Instructions importantes
En version de base, les variateurs ne sont pas dotés de borniers de commande. Pour
équiper le variateur de borniers de commande, différents modules de fonction E/S peuvent
être enfichés sur l'interface FIF.
Déclipser le module de fonction uniquement si le démontage s'impose (exemple : échange
du variateur).
Le connecteur à broches dans lequel est enfiché le module de fonction sert à compléter
l'appareil. Il n'est pas conçu pour enficher et retirer fréquemment le module de fonction !

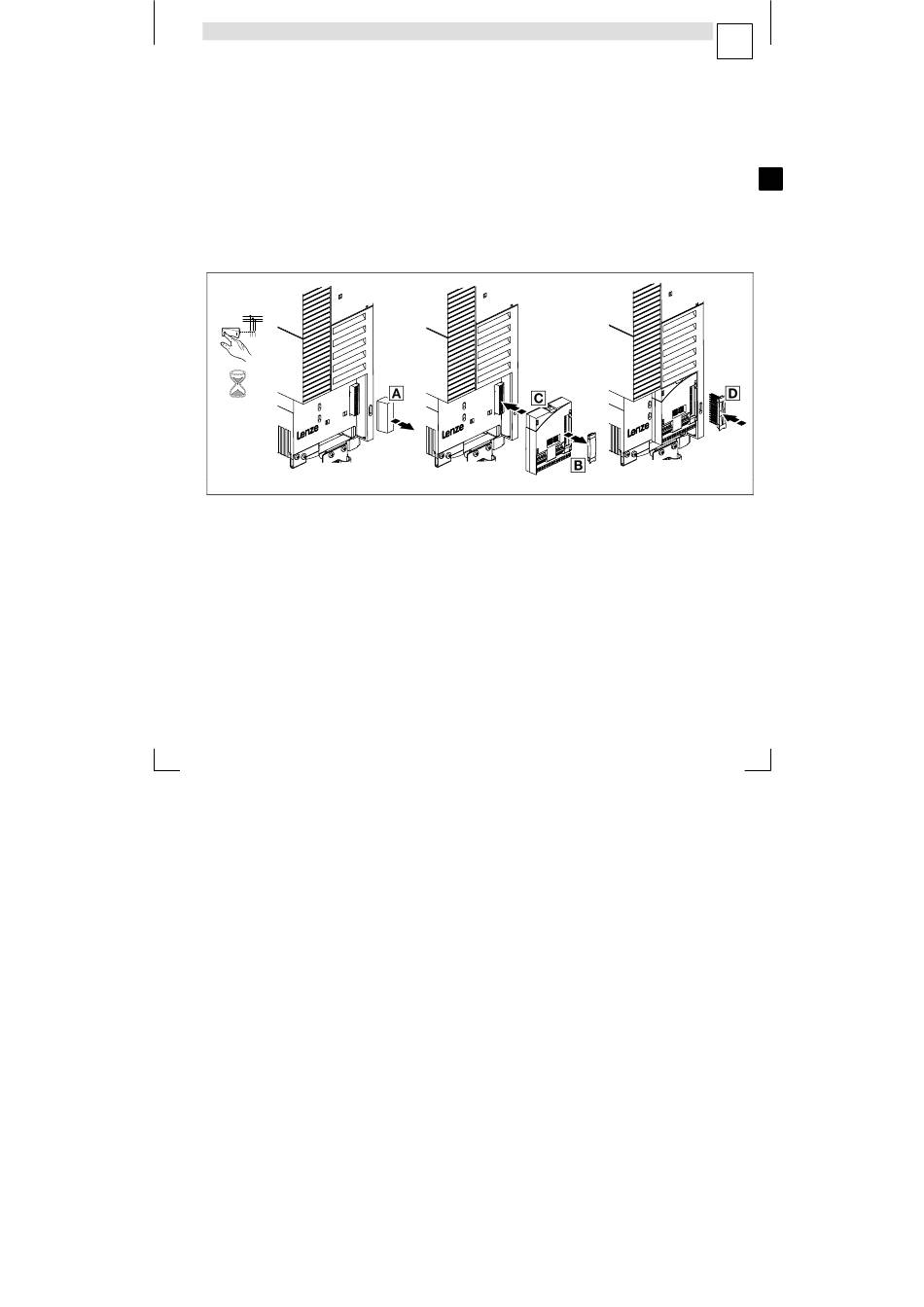

Montage des modules de fonction

OFF
3 min
1. Couper le variateur du réseau et attendre 3 minutes au minimum !
2. Enlever le capot de protection FIF 0 (le conserver précieusement).
3. Enlever le capot de protection 1 du module de fonction.
4. Enficher le module de fonction 2 sur l'interface FIF.
5. Enficher le connecteur à broches 3 dans la barre de contacts du module de fonction
jusqu'à ce qu'il s'emboîte parfaitement.
6. Câblage : voir instructions de montage du module de fonction
L
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
Module de fonction (option)
‚ ƒ
EDK82EV113 DE/EN/FR 8.1
6
Montage
„
−45− 8200vec072
