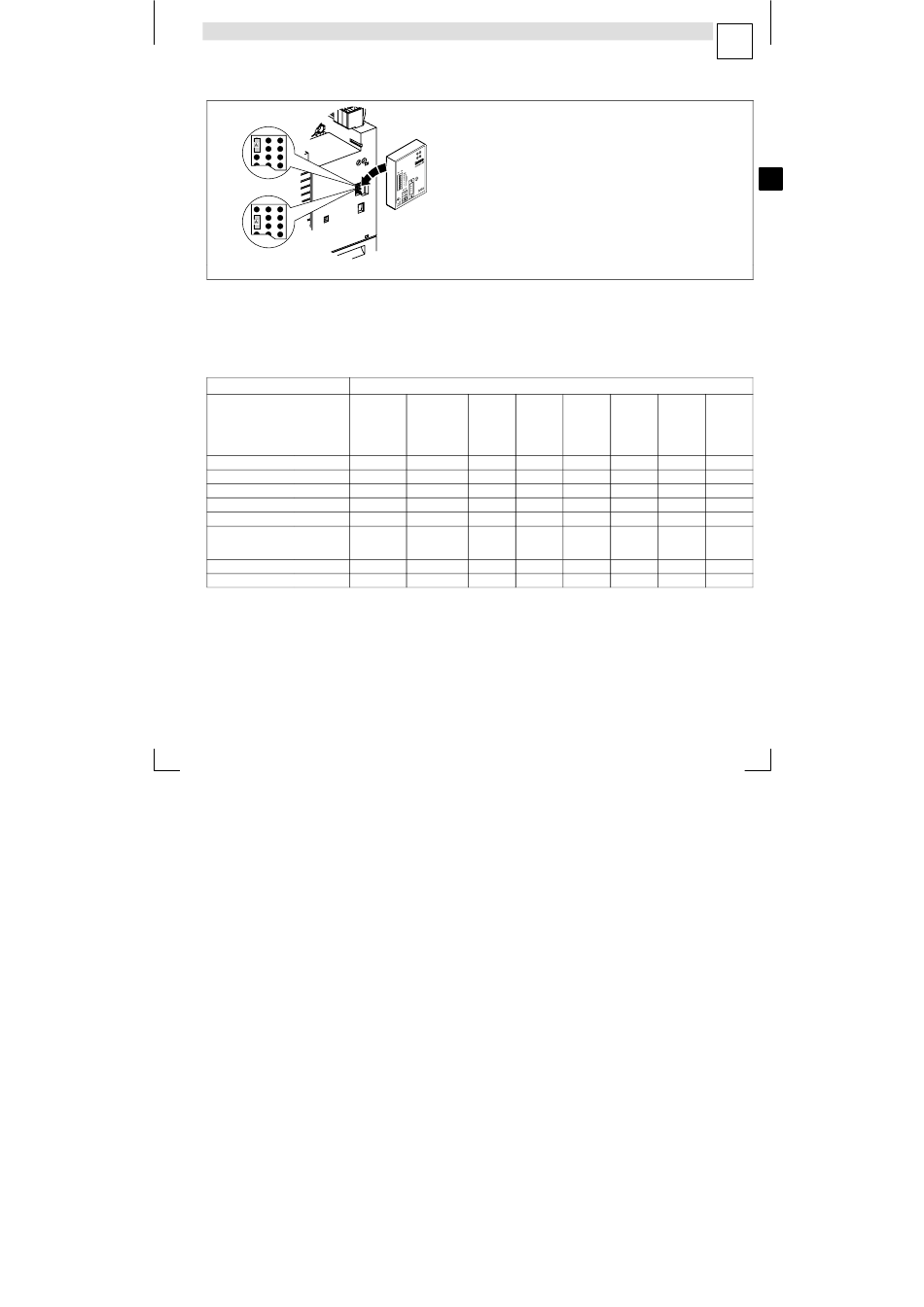

Module De Communication (Option); Montage/Démontage - Lenze 8200 Vector Instructions De Montage


‚
0 Pont permettant de sélectionner l'alimentation 

Alimentation externe (état à la livraison)
‚
Alimentation via source de tension interne
Enficher le module de commutation dans l'interface AIF ou le retirer. (Cette opération peut s'effectuer pendant le
fonctionnement.)
Combinaisons possibles
Module de fonction sur FIF
(version : standard ou PT)
E/S standard E82ZAFSC
E/S application E82ZAFAC
INTERBUS E82ZAFIC
PROFIBUS−DP E82ZAFPC
LECOM−B (RS485) E82ZAFLC
Bus système (CAN) E82ZAFCC
Bus système E/S−RS E82ZAFCC100
Bus système E/S E82ZAFCC200
2)
CANopen / DeviceNet E82ZAFD
AS−i E82ZAFFC
1)
Alimentation via source de tension interne uniquement (indépendamment de la position du pont)
2)
En préparation
üü Combinaison possible, alimentation interne ou externe du module de communication
ü
Combinaison possible, alimentation externe impérative du module de communication
( ü )
Combinaison possible ; le module de communication ne peut être utilisé que pour le paramétrage
(alimentation interne ou externe)
x Combinaison impossible
L
