Inbetriebnahme

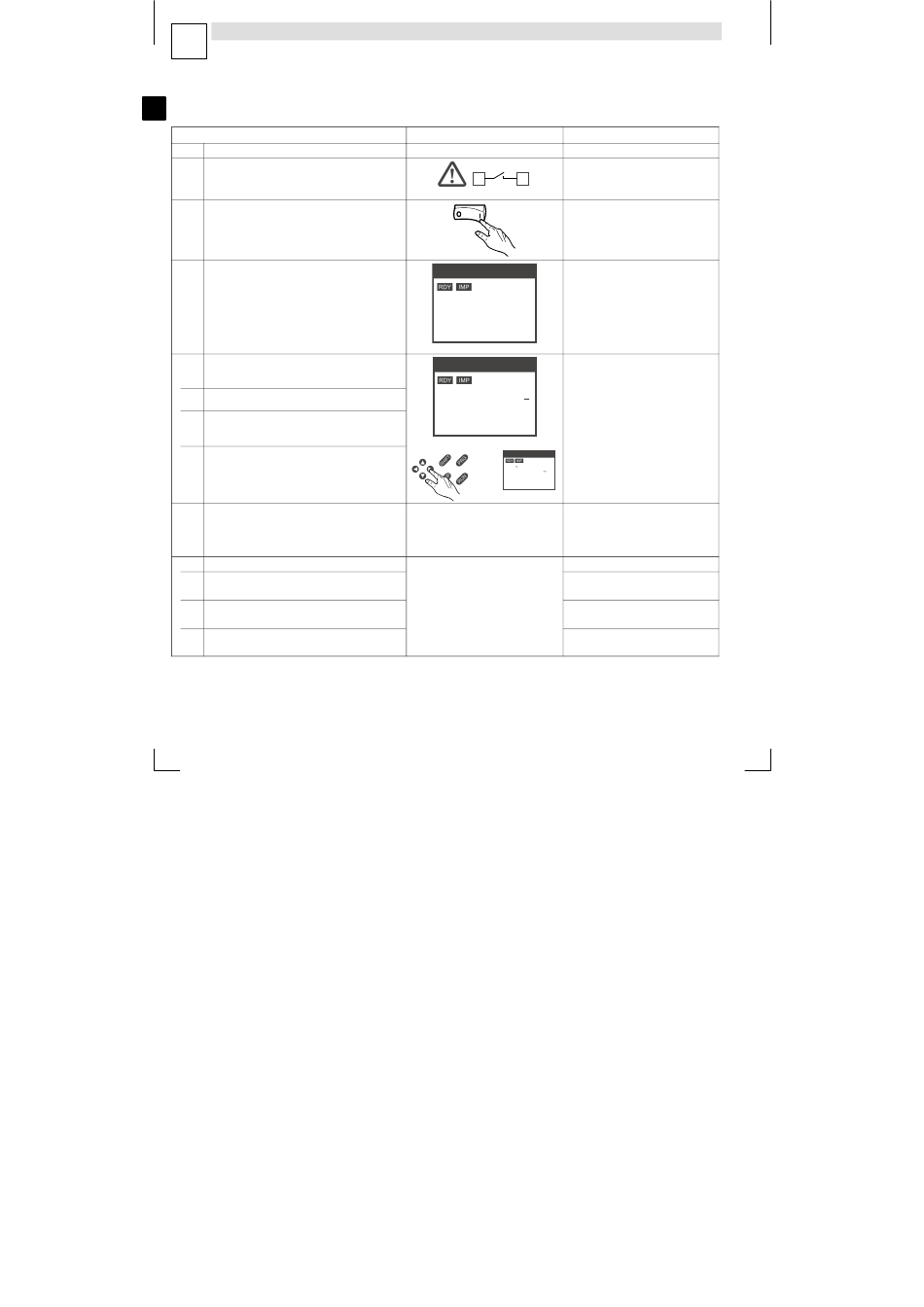

Mit dem Keypad XT EMZ9371BC − Vector−Regelung
Die folgende Beschreibung gilt für den Antriebsregler mit Funktionsmodul Standard−I/O
und leistungszugeordnetem Drehstrom−Asynchronmotor.
Einschaltreihenfolge
1. Stecken Sie das Keypad auf
2. Stellen Sie sicher, daß nach Netz−Einschalten
die Reglersperre aktiv ist
3. Schalten Sie das Netz ein
4. Nach ca. 3 s befindet sich das Keypad in der
Betriebsebene und zeigt die Ausgangsfrequenz
(C0050) und die Geräteauslastung (C0056) an
5. Für die schnelle Inbetriebnahme wählen Sie das
Menü "Quick start"
V
A
Mit die Menü−Ebene wechseln
z z Z z
B
Mit in das Menü "Quick start" und
dort in das Untermenü "VectorCtrl qu" wechseln
Z
C
Mit in die Code−Ebene wechseln, um Ihren
Antrieb zu parametrieren
6. Passen Sie Spannungsbereich/Strombereich für
die analoge Sollwertvorgabe an (C0034)
Lenze−Einstellung: 0,
(0 ... 5 V/0 ... 10 V/0 ... 20 mA)
7. Passen Sie ggf. die Festsollwerte JOG an.
A JOG 1 (C0037)
Lenze−Einstellung: 20 Hz
B JOG 2 (C0038)
Lenze−Einstellung: 30 Hz
C JOG 3 (C0039)
Lenze−Einstellung: 40 Hz
60
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
Bemerkung
X3 Klemme X3/28 = LOW
20 28
misc001
ON
misc002
0050
00
0.00 Hz
0 %
9371BC004
Das Untermenü "VectorCtrl qu" ent-
hält die Codes, die Sie für die Inbe-
triebnahme einer Standard−Anwen-
SHPRG Menu
4
3
Code
dung benötigen. Die digitalen Ein-
Para
Quick start
gänge sind in Lenze−Einstellung
konfiguriert:
V e c t o r C t r l q u
X3/E1, X3/E2: Aktivierung Festsoll-
9371BC006
werte (JOG)
X3/E3: Aktivierung Gleichstrom-
SHPRG Menu
0034 00
Code
Para
bremse (DCB)
0
A I N 1 r a n g e
X3/E4: Rechtslauf/Linkslauf
9371BC008
DIP−Schalter auf dem Standard−I/O
auf den gleichen Bereich einstellen
(siehe Montageanleitung des Stan-
dard−I/O)
Aktivierung:
X3/E1 = HIGH, X3/E2 = LOW
Aktivierung:
X3/E1 = LOW, X3/E2 = HIGH
Aktivierung:
X3/E1 = HIGH, X3/E2 = HIGH
EDK82EV113 DE/EN/FR 8.1
