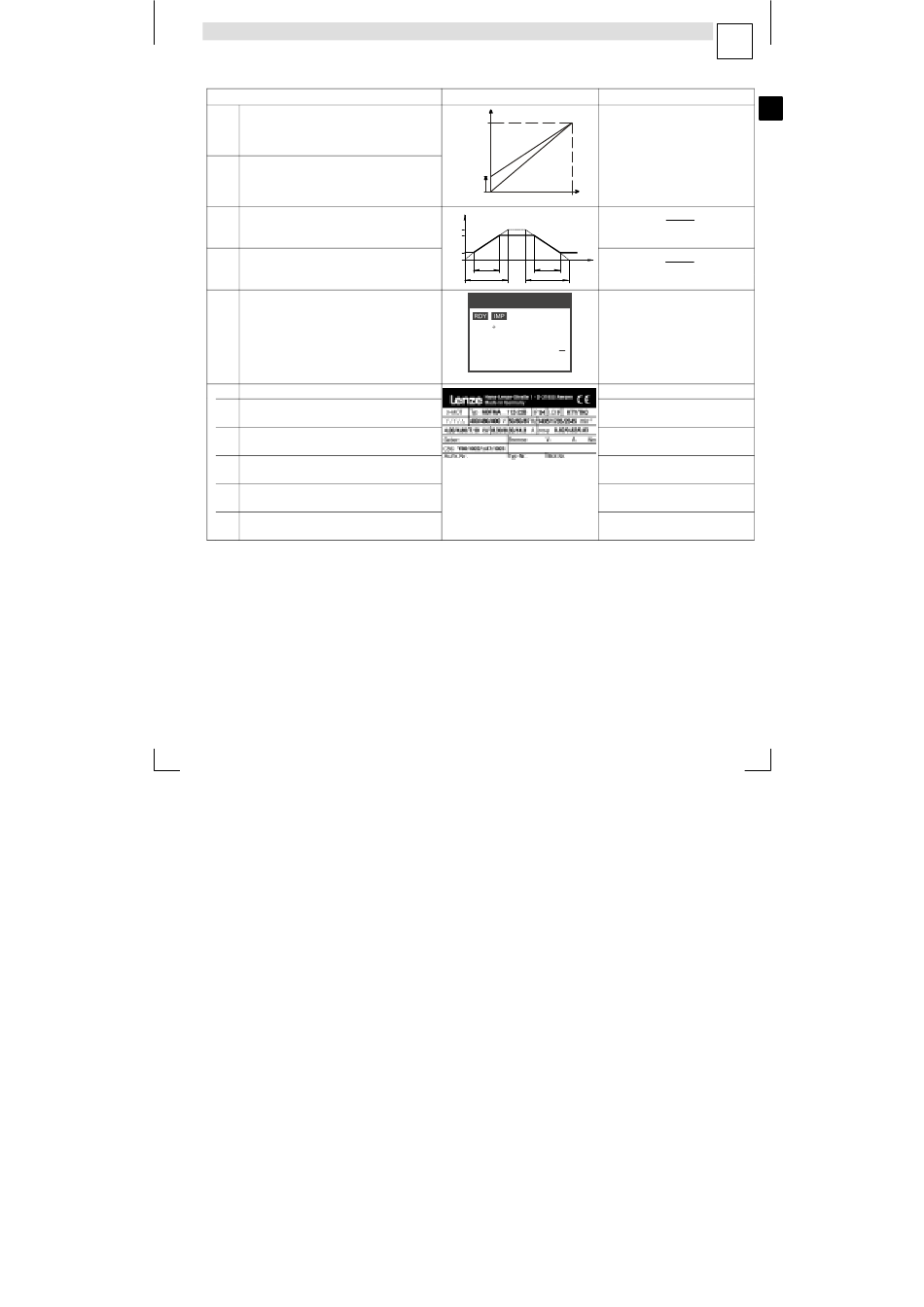

Lenze 8200 Vector Instructions De Montage page 62

Einschaltreihenfolge
8. Stellen Sie die minimale Ausgangsfrequenz ein
(C0010)
Lenze−Einstellung: 0.00 Hz
9. Stellen Sie die maximale Ausgangsfrequenz ein
(C0011)
Lenze−Einstellung: 50.00 Hz
10. Stellen Sie die Hochlaufzeit T
Lenze−Einstellung: 5.00 s
11. Stellen Sie die Ablaufzeit T
if
Lenze−Einstellung: 5.00 s
12. Stellen Sie die Betriebsart "Vector−Regelung"
ein (C0014 = 4)
Lenze−Einstellung: lineare U/f−Kennliniensteue-
rung (C0014 = 2)
13. Geben Sie die Motordaten ein
A Motor−Bemessungsdrehzahl (C0087)
Lenze−Einstellung: 1390 rpm
B Motor−Bemessungsstrom (C0088)
Lenze−Einstellung: geräteabhängig
C Motor−Bemessungsfrequenz (C0089)
Lenze−Einstellung: 50 Hz
D Motor−Bemessungsspannung (C0090)
Lenze−Einstellung: geräteabhängig
E Motor−cosj (C0091)
Lenze−Einstellung: geräteabhängig
L
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
Mit dem Keypad XT EMZ9371BC − Vector−Regelung
[f]
C0011
C0010
0 %
ein (C0012)
ir f [ H z ]
C 0 0 1 1
f 2
f 1
ein (C0013)
0
t i r
T i r
SHPRG Menu
0014
Code
Para
V e c t o r - C t r l
EDK82EV113 DE/EN/FR 8.1
Inbetriebnahme
Bemerkung
100 %
C0011
+ t @
T
ir ir f 2 * f 1
t = gewünschte Hochlaufzeit
ir
C0011
+ t @
T
t
if if f 2 * f 1
t i f
T i f
t = gewünschte Ablaufzeit
if
00
4
9371BC008
Siehe Motor−Typenschild
Wert für die gewählte Motor−Schal-
tungsart (Stern/Dreieck) eintragen!
Wert für die gewählte Motor−Schal-
tungsart (Stern/Dreieck) eintragen!
7
