5
Installation électrique

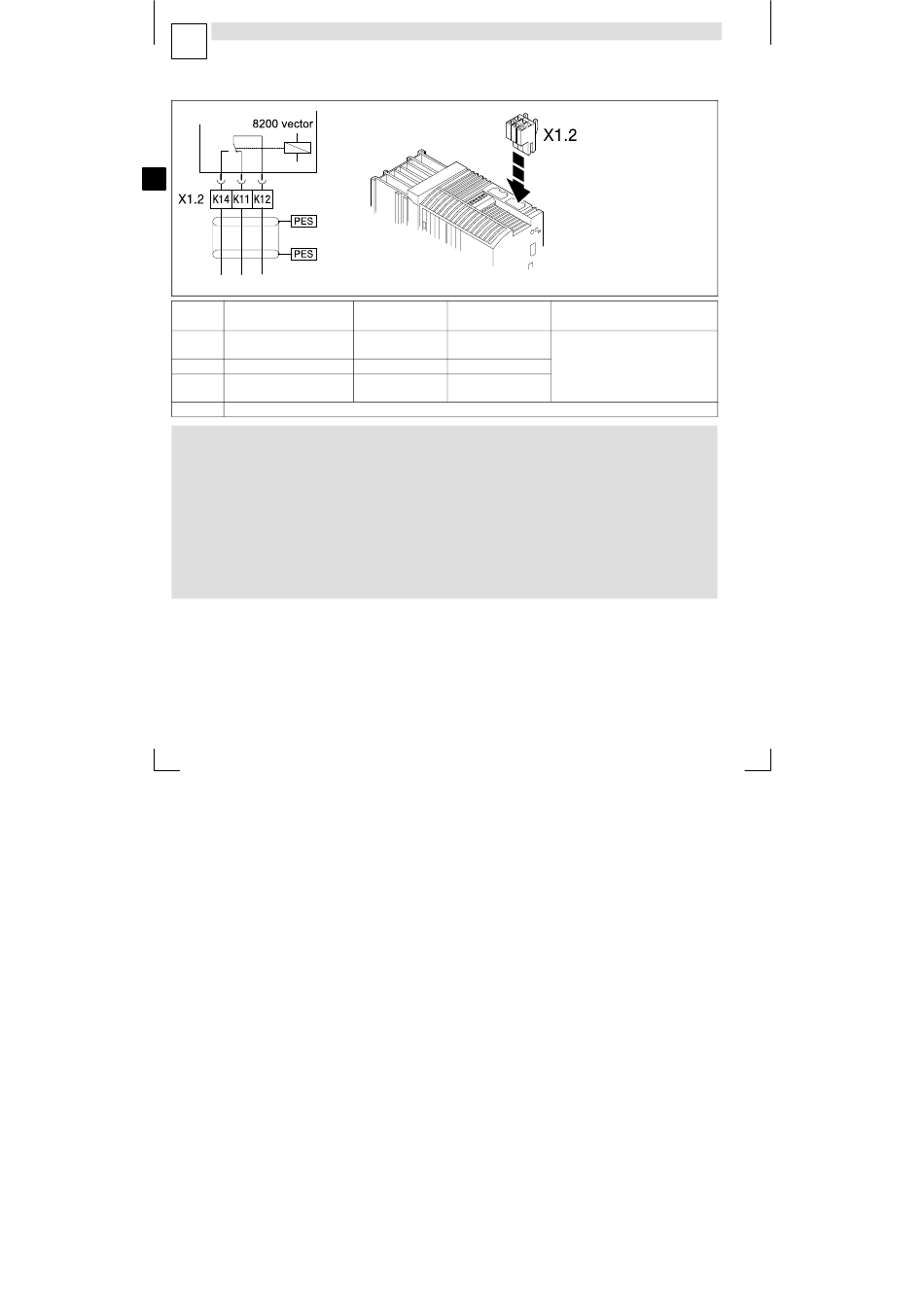

Raccordement sortie relais
Fonction
X1.2/K11 Sortie relais (contact à
ouverture)
X1.2/K12 Contact central relais
X1.2/K14 Sortie relais (contact à
fermeture)
PES Raccordement HF via connexion avec PE par collier de blindage
)
Nota !
Utiliser des câbles blindés pour la transmission des signaux de commande
l
et prévoir un raccordement HF via connexion avec PE.
Pour la commutation du réseau, des câbles non blindés sont suffisants.
l
En cas de charge inductive ou capacitive, prévoir impérativement des
l
mesures de protection afin de protéger les contacts relais !
La durée de vie du relais dépend du type de la charge (ohmique, inductive,
l
capacitive) et de la capacité de commutation.
Le message affiché peut être modifié en C0008 ou C0415/1.
l
184
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
Position relais Message
commutée
(réglage Lenze)
Ouvert TRIP
Fermé TRIP
EDK82EV113 DE/EN/FR 8.1
−43−8200vec061
Spécifications techniques
250 V/3 A CA
24 V/2 A CC ... 240 V/0,16 A CC
L
