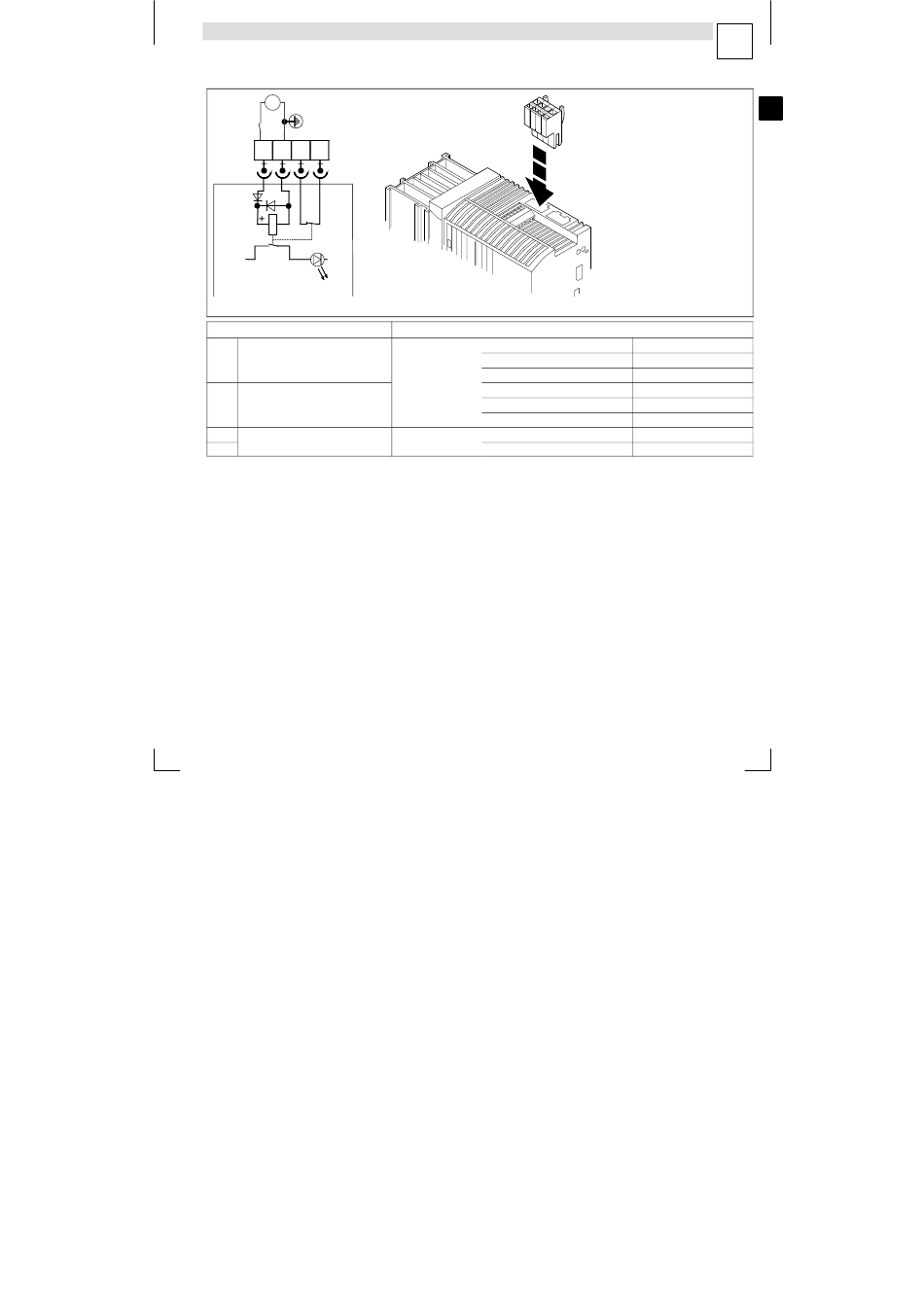

Lenze 8200 Vector Instructions De Montage page 32

DC =
+24V
X3.1 34 33 K32 K31
K
SR
+ 5 V
8200 vector IGBT
Klemmenbelegung
33 Bezugspotential für den Eingang Si-
cherheitsabschaltung
34 Eingang Sicherheitsabschaltung
K31
Rückmeldekontakt
K32
L
