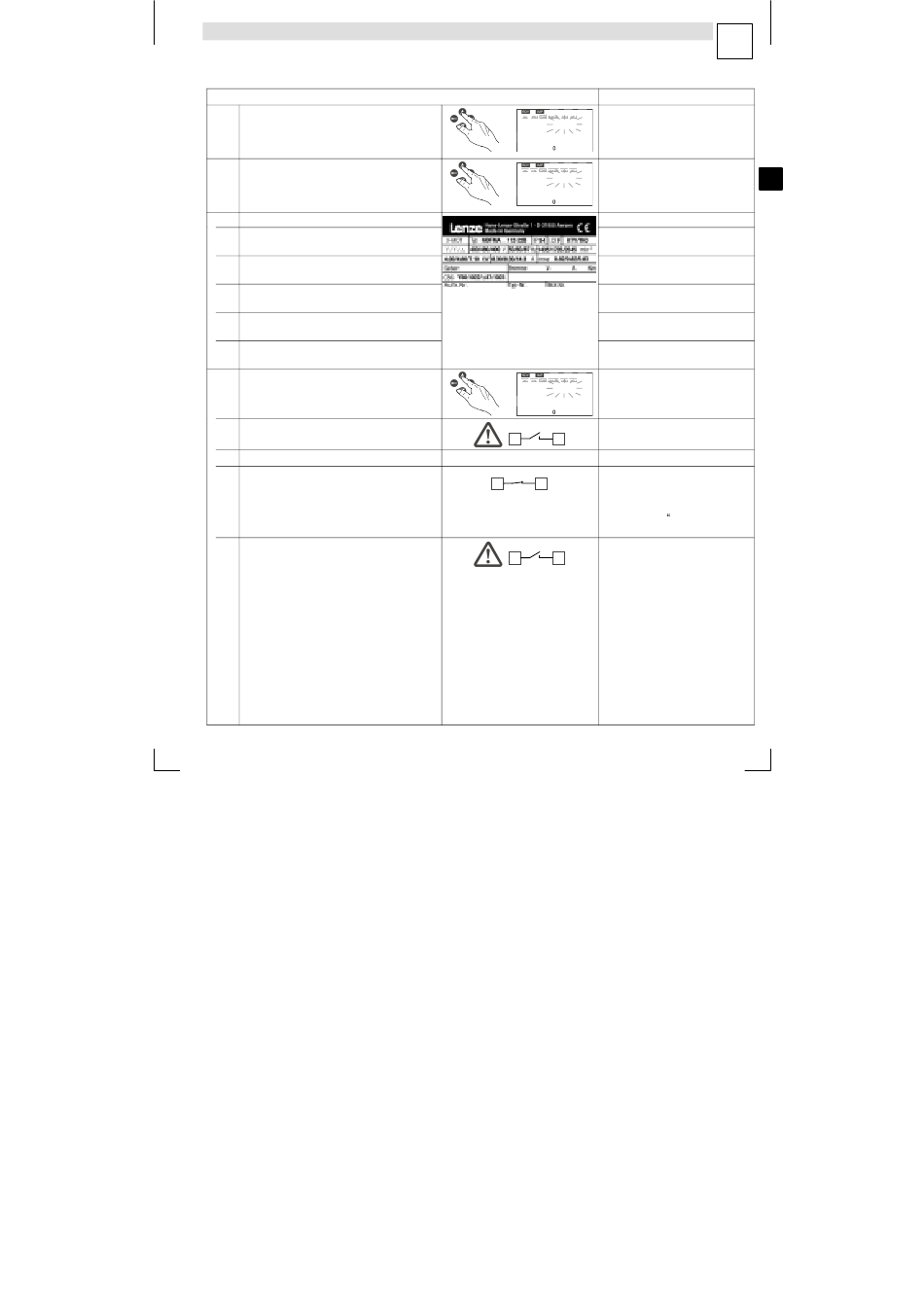

Paramétrage par clavier E82ZBC − contrôle vectoriel
Ordre des opérations
12. Régler le mode de fonctionnement "contrôle
vectoriel" (C0014 = 4).
Réglage Lenze : fonctionnement en U/f avec
courbe linéaire (C0014 = 2)
13. Adapter le niveau de tension/courant pour le
réglage de la consigne analogique (C0034).
Réglage Lenze : 0, (0 ... 5 V/0 ... 10 V/0 ...
20 mA)
14. Entrer les données moteur.
A Vitesse nominale moteur (C0087)
−1
Réglage Lenze : 1390 min
B Courant nominal (C0088)
Réglage Lenze : en fonction de l'appareil
C Fréquence nominale moteur (C0089)
Réglage Lenze : 50 Hz
D Tension nominale moteur (C0090)
Réglage Lenze : en fonction de l'appareil
Cos j moteur (C0091)
E
Réglage Lenze : en fonction de l'appareil
15. Lancer l'identification des paramètres moteur
(C0148).
A S'assurer que le blocage variateur soit activée.
B Régler C0148 = 1.
C Débloquer le variateur.
c
D
Si après env. 30 s est activé à nouveau, le
blocage variateur doit être activé.
L
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
Mise en service
1
ΠPS
001 4
000
‚
2
Hi
Lo
1
ΠPS
0034
000
‚
0
Hi
Lo
1
ΠPS
01 48
000
‚
0
Hi
Lo
X3
20 28
misc001
v
Appuyer sur .
X3
20 28
misc002
X3
20 28
misc001
EDK82EV113 DE/EN/FR 8.1
7
Remarque
Adapter la position de l'interrupteur
DIP sur le module E/S standard (voir
instructions de montage E/S
standard).
Voir plaque signalétique moteur.
Entrer la valeur pour le couplage
moteur (étoile/triangle) choisi !
Entrer la valeur pour le couplage
moteur (étoile/triangle) choisi !
Ne procéder à l'identification que
sur un moteur froid !
Borne X3/28 = BAS
Borne X3/28 = HAUT
l
L'identification démarre.
l
c
– Le segment est éteint.
– Le moteur siffle" doucement.
Le moteur ne tourne pas !
l Borne X3/28 = BAS
l L'identification est achevée.
l Ont été calculées et
sauvegardées :
– la tension nominale U/f
(C0015),
– la compensation de glissement
(C0021),
– l'inductance statorique moteur
(C0092).
A été mesurée et sauvegardée :
l
– la résistance statorique moteur
(C0084) = résistance totale du
câble moteur et du moteur.
