ASSEMBLAGE

Remarque : Certains préparatifs sont nécessaires pour l'utilisation
de cette scie. Se reporter au schéma éclaté des pièces individuelles.
Certains des travaux mentionnés ci-dessous peuvent également
être exécutés lorsque la scie se trouve encore dans son emballage.
AVERTISSEMENT :
Ne pas raccorder la scie à une alimentation
électrique avant que l'assemblage ne soit terminé et qu'un contrôle
de sécurité détaillé ainsi qu'un contrôle de la scie et de tous les
systèmes aient été exécutés.
Contrôler si toutes les pièces (conformément aux indications des
présentes instructions de service) sont présentes en totalité.
Respecter ces instructions lorsque les pieds du bâti et le dispositif
de protection inférieur en plastique ont été mis en place sur la scie.
•
Lire et comprendre toutes les instructions de service .
•
Procéder à un contrôle visuel à l'intérieur du logement de la
machine pour trouver toutes les éléments d'emballage en
polystyrène. Ce polystyrène sert uniquement à la protection
des composants intérieurs de la scie pendant le transport.
Ces éléments d'emballage ne sont pas nécessaires pour le
fonctionnement et doivent être retirés avant de pouvoir mettre
la machine en service,
•
Retirer 6 des 8 vis cruciformes avec lesquelles le dispositif de
protection en plastique inférieur est fixé sur le corps de la scie.
Les 2 vis qui se trouvent en dessous de la poignée de transport
extractible peuvent y rester.
•
Pousser la protection vers l'avant en faisant attention pour
obtenir un accès à l'intérieur de la scie.
•
Mettre les mains dedans et retirer la totalité du matériau
d'emballage présent.
•
Remettre le dispositif de protection en plastique inférieur en
place et revisser les 6 vis cruciformes.
•
Sortir la scie de l'emballage.
AVERTISSEMENT : la scie est lourde. assurer une aide compétente
pour sortir la scie de son emballage.

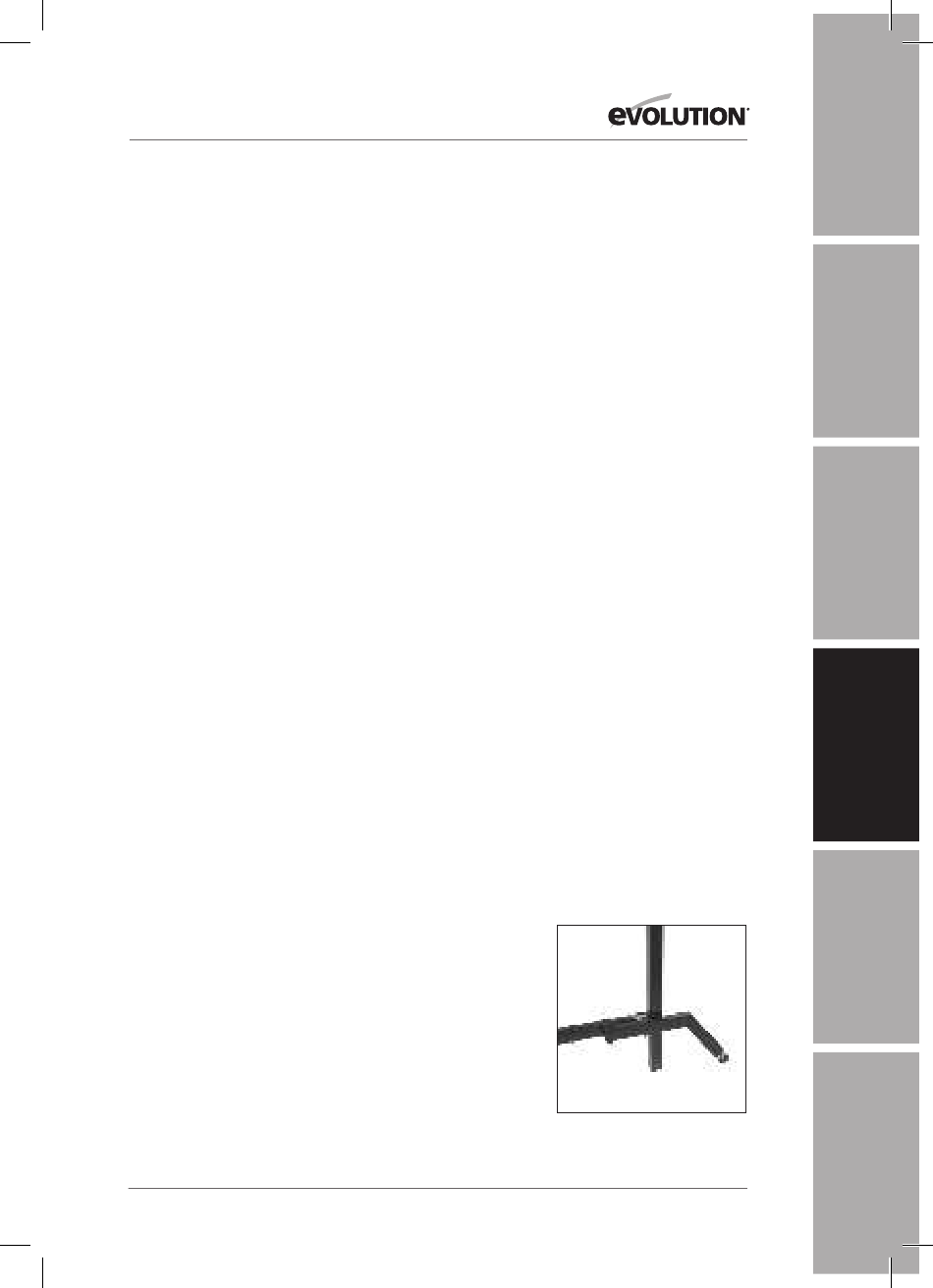

1. Mise en place des pieds du bâti
Les pieds du bâti se trouvent en dessous du logement de la
machine.
•
Desserrer le crochet de fixation du côté antérieur de la scie.
•
Déplier les pieds du bâti
•
Fixer les pieds en accrochant le crochet de sécurité sur la vis
métallique qui dépasse.
•
Retirer le crochet de fixation de l'entretoise de soutien arrière.
Remettre les entretoises dans leur position de service et les fixer
de nouveau avec le crochet. (Fig. 1).
Remarque : Les entretoises de soutien et un des pieds du bâti
principal ont un pied réglable qui peut être vissé ou dévissé pour
octroyer une stabilité maximale à la scie, en particulier sur une
surface qui n'est pas plane.
Fig. 1
