MONTAGGIO

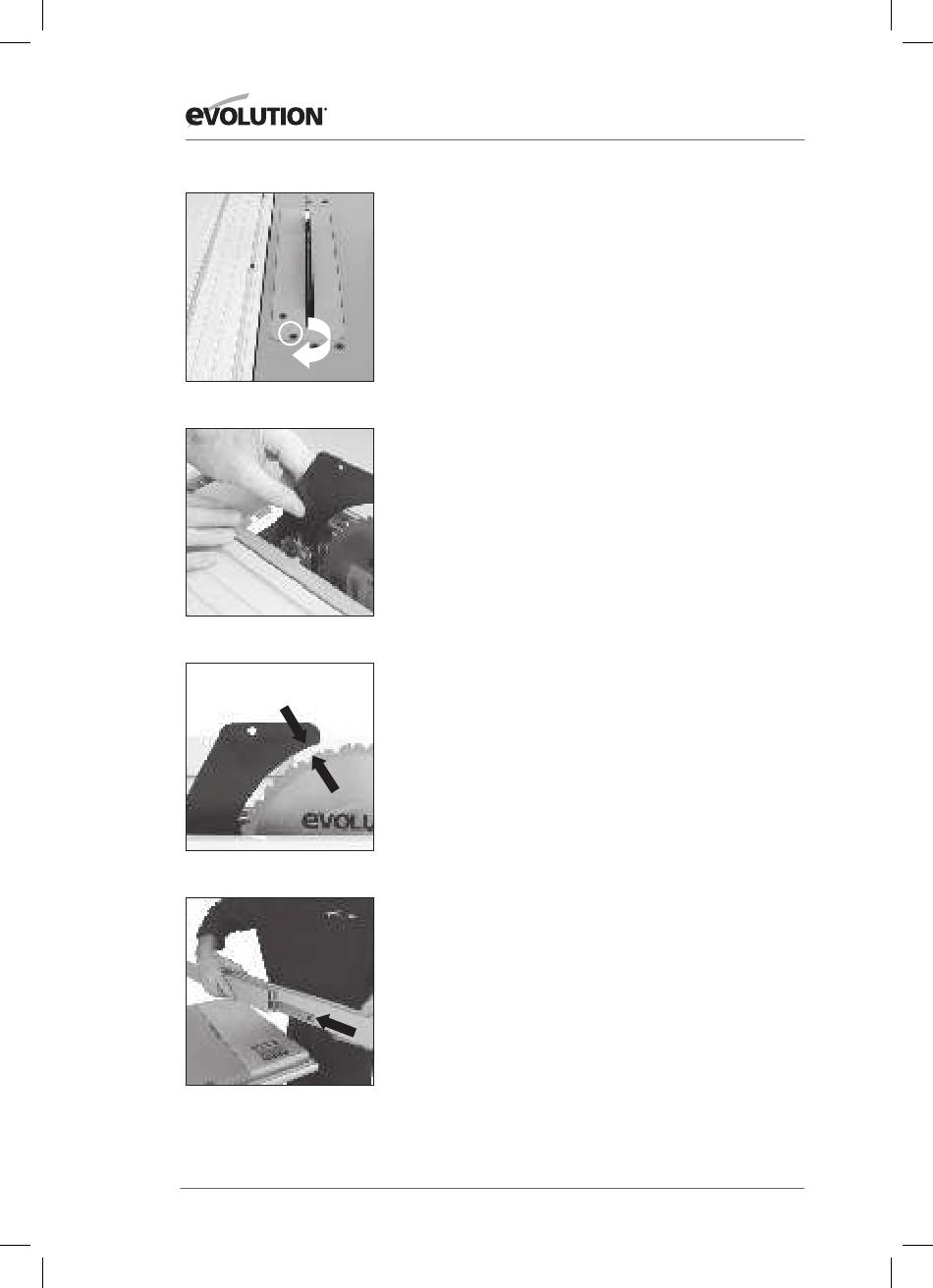

Fig. 2
Fig. 3
3-5mm
Fig. 4
Fig. 5
2. Inserimento del cuneo divisore
AVVERTENZA:
assicurarsi che questi interventi siano eseguiti
solo una volta estratta la spina elettrica dell'apparecchio dalla presa
di corrente.
Il cuneo divisore è un componente molto importante e deve essere
installato correttamente. Il cuneo divisore svolge due funzioni:
•
Impedisce l'inceppamento del pezzo da lavorare quanto passa
attraverso la sega.
•
Offre un idoneo punto d'appoggio per il paralama.
Inserimento del cuneo divisore:
•
Rimuovere l'inserto del banco svitando la vite di fissaggio di
circa 1/4 di giro (Fig 2). Sollevare l'inserto del banco ed estrarlo
dal banco.
•
Regolare la lama di taglio nella posizione di sollevamento
massimo (vedi paragrafo "Funzionamento", punto 2).
•
Allentare la vite di fissaggio del cuneo divisore per più giri.
•
Spostare il cuneo divisore (intagliato per motivi pratici) tra la
piastra di fissaggio e il blocco di montaggio (Fig. 3). Assicurarsi
che il nipplo che sporge dal blocco di montaggio si innesti
nell'intaglio del cuneo divisore.
•
Regolare il cuneo divisore in modo che si trovi a una distanza di
3 – 5 mm dalla lama di taglio (Fig. 4).
•
Riavvitare la vite di fissaggio una volta impostato l'allineamento
corretto.
•
Controllare che la lama di taglio ruoti liberamente e che i denti si
trovino a una distanza di 3 – 5 mm dal cuneo divisore.
•
Inserire nuovamente l'inserto del banco.
3. Battuta di finecorsa parallela
La presente sega dispone di una battuta di finecorsa parallela a due
elementi.
La superficie di guida della battuta di finecorsa parallela deve
essere fissata alla battuta stessa.
•
Allentare i due dadi ad alette sul lato destro della battuta di
finecorsa parallela.
•
Spostare la superficie di guida sulla battuta di finecorsa parallela
(Fig. 5).
•
Riavvitare i due dadi ad alette.
