MONTAJE
Para ajustar la presión de la palanca de bloqueo:
•
Compruebe que la palanca de bloqueo está en la posición
desbloqueada.
•

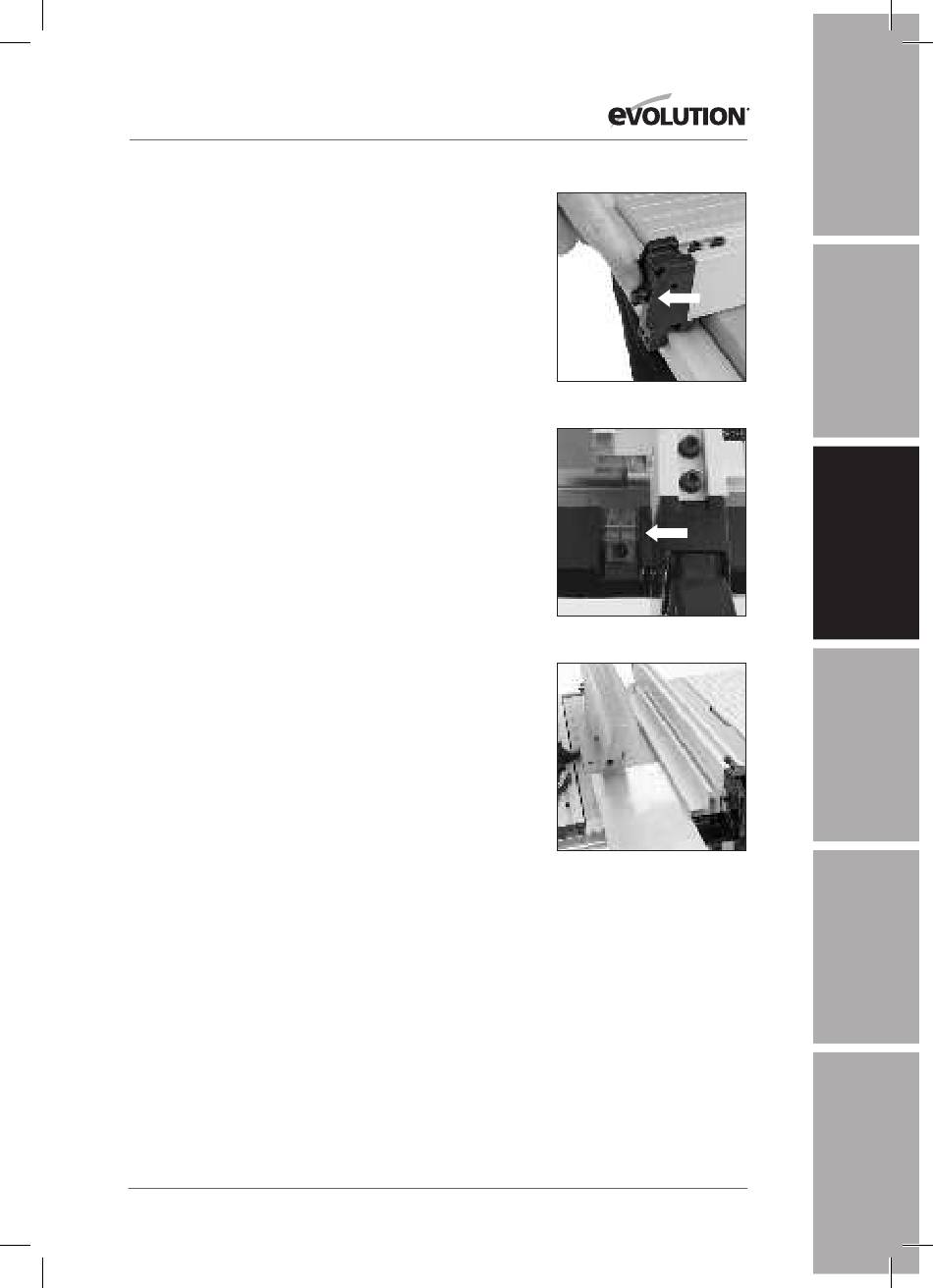

Gire la tuerca de ajuste de presión de la abrazadera (Fig. 15)
un plano tanto en sentido horario como antihorario.
•
Vuelva a comprobar el funcionamiento y la alineación de la
guía de corte.
•
Continúe el ajuste de la tuerca hasta que el funcionamiento de la
guía de corte sea satisfactorio y se consiga siempre la alineación
y sujeción cualquiera que sea la posición de la guía.
Nota: La guía de corte incorpora una ‹ventana transparente›
con una línea de referencia para ayudar a la lectura de la escala
de medición que hay en el raíl de la guía. (Fig. 16) Es posible
realizar ajustes hacia delante y hacia atrás en la guía de corte.
Afloje las dos tuercas de mariposa y deslice la extrusión de
aluminio del frontal de la guía hasta la posición deseada.
Apriete con seguridad las tuercas de mariposa.
Nota: Recomendamos que normalmente el frontal de la guía
de corte se ajuste de forma que la parte trasera del frontal de la
guía esté nivelada con la parte trasera de la hoja cuando emerge
de la mesa. Esto proporcionará holgura a la pieza de trabajo a
medida que atraviesa la hoja.
El frontal de la guía de corte tiene una posición ‹Alta› y una ‹Baja›. La
posición ‹Baja› puede ser muy útil cuando se corte un material de
láminas finas ya que brinda al operador una mejor visión de la pieza
de trabajo a medida que la atraviesa la hoja. (Fig. 17)
Fig. 15
Fig. 16
Fig. 17
