MONTAGGIO
Regolazione della pressione della leva di arresto:
•
Assicurarsi che la leva di arresto si trovi in posizione rilasciata.
•
Ruotare il dado di regolazione della pressione di serraggio
(Fig. 15) per la larghezza della superficie laterale del dado in
senso orario o antiorario.
•
Controllare il funzionamento e l'allineamento della battuta di
finecorsa parallela.
•
Proseguire la regolazione del dado finché il funzionamento
della battuta di finecorsa parallela risulta soddisfacente
e l'allineamento e il bloccaggio risultano corretti,
indipendentemente dal punto in cui si trova la battuta di
finecorsa.
AVVERTENZA:
la guida della battuta di finecorsa parallela
contiene una "finestra trasparente" con un contrassegno di
riferimento per poter leggere meglio la scala riportata sulla rotaia
del finecorsa (Fig. 16).
La regolazione della superficie di guida della battuta di finecorsa
parallela può essere effettuata all'indietro e in avanti. Svitare i
due dadi ad alette e spostare il profilo in alluminio estruso della
superficie di guida nella posizione desiderata. Riavvitare a fondo i
due dadi ad alette.
AVVERTENZA:
in casi normali si raccomanda di regolare la
superficie di guida della battuta di finecorsa parallela in modo che
l'estremità posteriore della superficie di guida scorra alla stessa
altezza dell'estremità posteriore della lama di taglio nel punto in cui
fuoriesce dal piano d'appoggio del banco. In tal modo si crea un
gioco per il pezzo da lavorare quando scorre lungo la lama di taglio.
La superficie di guida della battuta di finecorsa parallela ha due
posizioni: "superiore" e "inferiore". La posizione "inferiore" può essere
molto utile durante il taglio di pannelli di materiali sottili poiché
offre all'operatore una migliore visione del pezzo da lavorare
quando scorre attraverso la lama di taglio (Fig. 17).

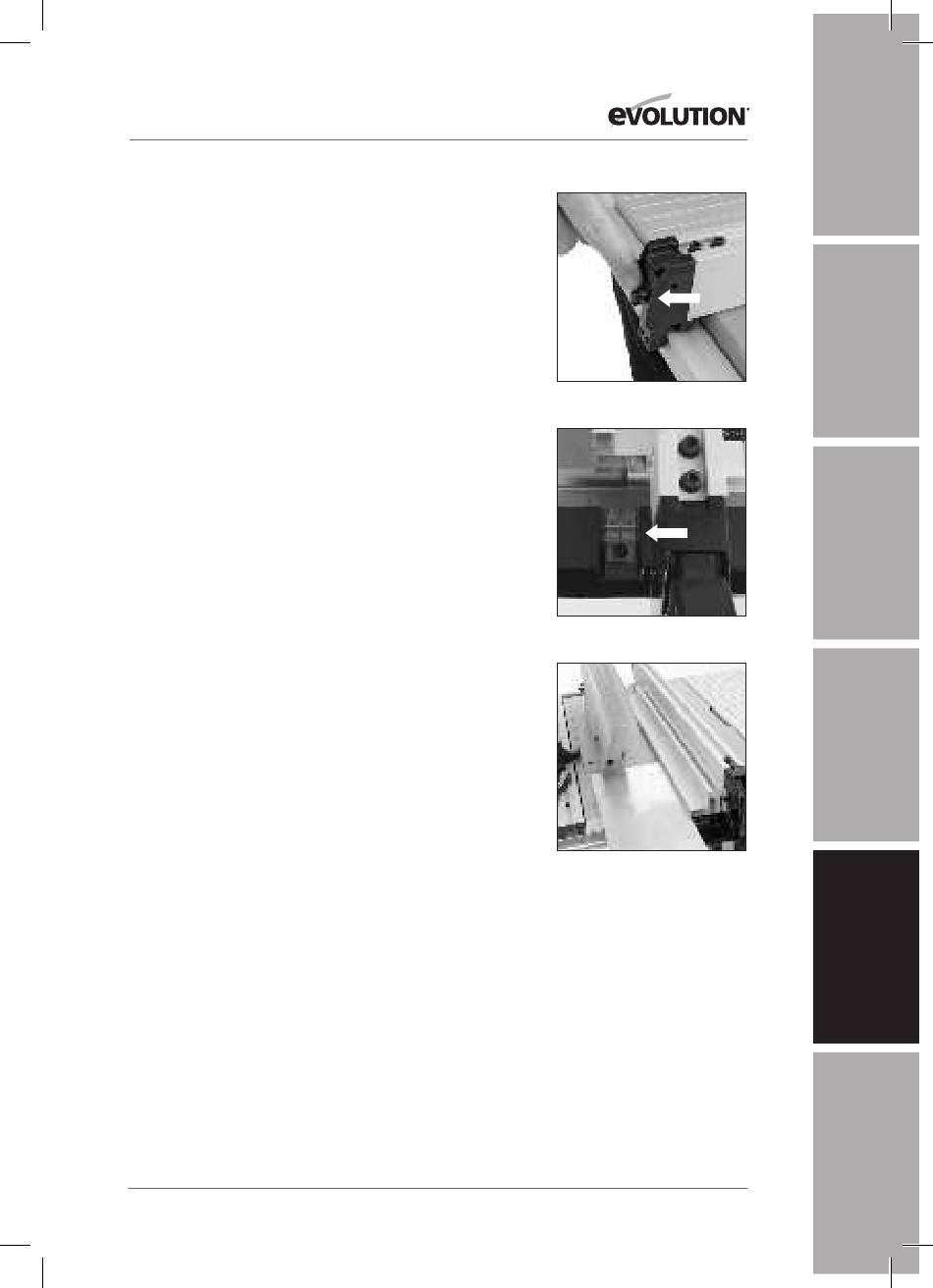

Fig. 15
Fig. 16
Fig. 17
