ZUSAMMENBAU
Abb. 2
Abb. 3
3-5mm
Abb. 4
Abb. 5
2. Einsetzen des Spaltkeils.
WARNUNG:
Stellen Sie sicher, dass diese Arbeiten nur dann
durchgeführt werden, wenn der Gerätestecker aus der Steckdose
gezogen ist.
Der Spaltkeil ist ein sehr wichtiger Bestandteil und muss korrekt
angebracht werden. Der Spaltkeil hat zwei Funktionen:
•
Er verhindert das Verklemmen des Werkstücks, wenn es durch
die Säge läuft.
•
Er bietet einen geeigneten Stützpunkt für den Sägeblattschutz.

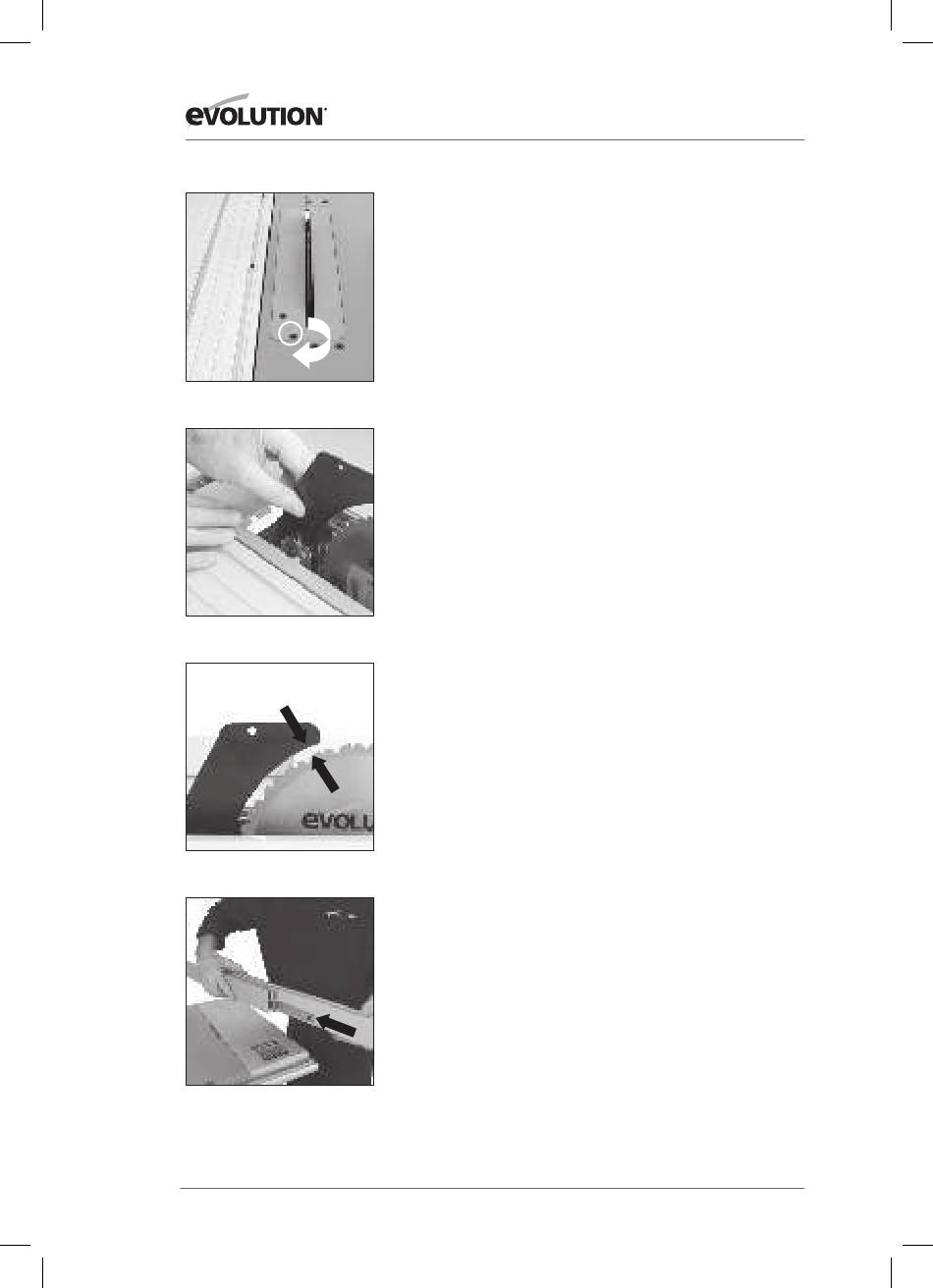

Einsetzen des Spaltkeils:
•
Die Tischeinlage durch Öffnen der Befestigungsschraube um ca.
1/4 Drehung abnehmen (Abb. 2) . Die Tischeinlage anheben
und vom Tisch wegziehen.
•
Das Sägeblatt auf die höchstmögliche Position einstellen (s.
Betrieb, Punkt 2).
•
Die Befestigungsschraube des Spaltkeils durch mehrere
Umdrehungen lösen.
•
Schieben Sie den Spaltkeil (er ist aus praktischen Gründen
geschlitzt) zwischen die Befestigungsplatte und den
Montageblock. (Abb. 3) Stellen Sie sicher, dass die am
Montageblock hervorstehenden Nippel in den Schlitz im
Spaltkeil greifen.
•
Stellen Sie den Spaltkeil so ein, dass er 3 bis 5 mm vom Sägeblatt
entfernt ist (Abb. 4).
•
Die Befestigungsschraube wieder anziehen, wenn die korrekte
Ausrichtung eingestellt ist.
•
Kontrollieren Sie, ob sich das Sägeblatt frei dreht und sich die
Zähne innerhalb 3 bis 5 mm vom Spaltkeil entfernt befinden.
•
Setzen Sie die Tischeinlage wieder ein.
3. Der Parallelanschlag
Diese Säge hat einen zweiteiligen Parallelanschlag.
Die Führungsfläche des Parallelanschlags muss an den
Parallelanschlag befestigt werden.
•
Lösen Sie die beiden Flügelmuttern an der rechten Seite des
Parallelanschlags.
•
Schieben Sie die Führungsfläche auf den Parallelanschlag (Abb. 5).
•
ie beiden Flügelmuttern wieder anziehen.
