MONTAGE
Het aanpassen van de vergrendelingsdruk:
•
Zorg ervoor dat de vergrendeling ontgrendeld is.
•
Draai de klemdruk stelmoer (Fig. 15) eenmaal met de klok
mee, of tegen de klok in.
•
Controleer de werking en afstemming van de parallelaanslag
opnieuw.
•
Ga door met de afstelling van de moer totdat de
parallelaanslag naar behoren functioneert en de uitlijning en
klemming goed is daar waar de aanslag gepositioneerd is.
Opmerking: De parallelaanslag instructie is voorzien van een
'transparant venster' met een referentielijn om de meetschaal
op de aanslagrail af te kunnen lezen. (Fig. 16)
Voorwaartse en achterwaartse aanpassing van de
parallelaanslag is mogelijk. Draai de twee vleugelmoeren los en
schuif de aluminium frontaanslag in de gewenste positie. Draai
de vleugelmoeren zorgvuldig aan.
Opmerking: Wij adviseren dat het parallelaanslagfront
dusdanig wordt aangepast dat de achterkant van het
aanslagfront in lijn is met de achterkant van het blad waar deze
uit de tafel komt. Dit zorgt voor een vrije doorgang van het
werkstuk als dit het blad passeert.
De parallelaanslagfront heeft een 'Hoge' en een 'Lage' stand.
De 'Lage' stand kan zeer handig zijn bij het snijden van dun
plaatmateriaal omdat het de gebruiker beter zicht heeft op het
werkstuk als dit het zaagblad passeert. (Fig. 17)

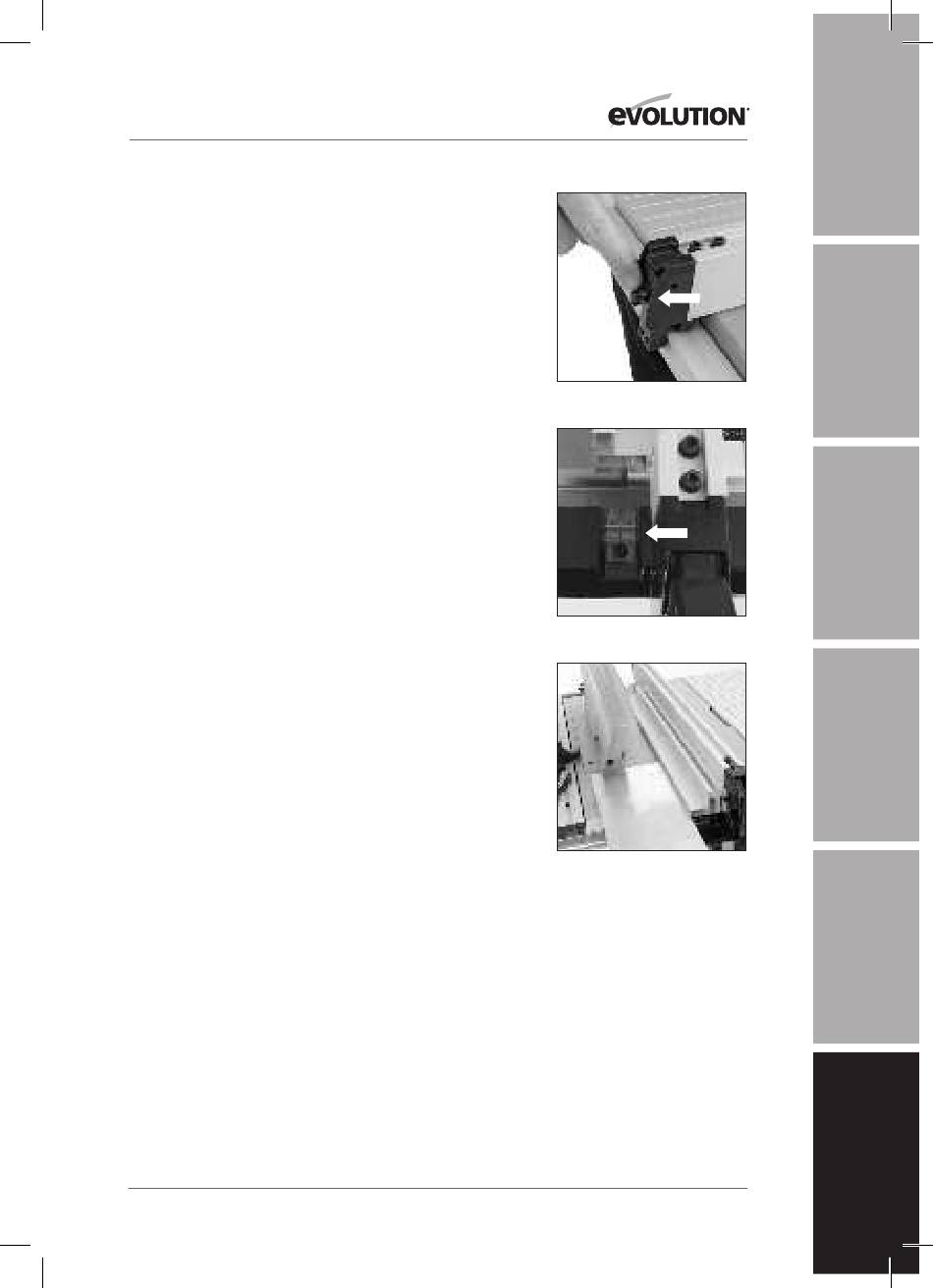

Fig. 15
Fig. 16
Fig. 17
