ASSEMBLAGE

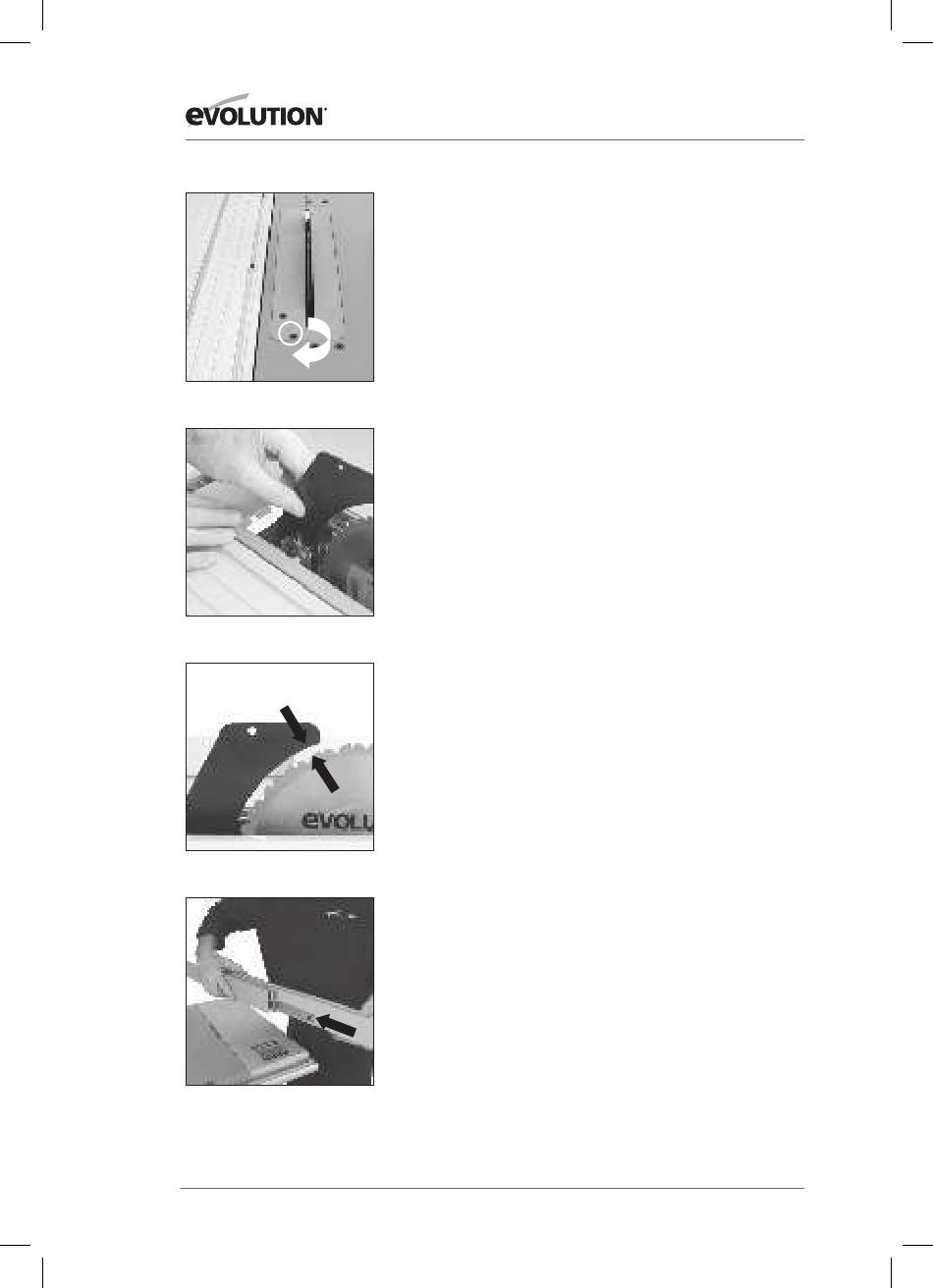

Fig. 2
Fig. 3
3-5mm
Fig. 4
Fig. 5
2. Mise en place du couteau diviseur.
AVERTISSEMENT :
assurer que ces travaux ne sont réalisés
que lorsque la fiche électrique est débranchée de la prise murale.
Le couteau diviseur est un composant très important et doit être
correctement mis en place. Le couteau diviseur a deux fonctions :
•
il empêche un blocage de la pièce à usiner lorsqu'elle traverse la
scie.
•
Il offre un point d'appui approprié pour la protection de la lame
de scie.
Mise en place du couteau diviseur :
•
Ôter l'insert d'établi en dévissant la vis de fixation d'env. 1/4 de
tour (fig 2) . Soulever l'insert d'établi et le retirer de l'établi.
•
Régler la lame de scie sur la position la plus haute possible (cf.
fonctionnement, point 2).
•
Dévisser la vis de fixation du couteau diviseur de plusieurs tours.
•
Pousser le couteau diviseur (il est fendu pour des raisons
pratiques) entre la plaque de fixation et le bloc de montage.
(fig. 3) Assurer que les nipples dépassant du bloc de montage
pénètrent dans la fente du couteau diviseur.
•
Régler le couteau diviseur de telle manière qu'il soit à une
distance de 3 à 5 mm de la lame de scie (fig. 4).
•
Resserrer la vis de fixation lorsque l'orientation correcte est
réglée.
•
Contrôler si la lame de scie tourne librement et si les dents sont
éloignées de 3 à 5 mm du couteau diviseur.
•
Remettre l'insert d'établi en place.
3. La butée parallèle
Cette scie est équipée d'une butée parallèle en deux parties.
La surface de guidage de la butée parallèle doit être fixée à la butée
parallèle.
•
Desserrer les deux écrous papillons sur le côté droit de la butée
parallèle.
•
Pousser la surface de guidage sur la butée parallèle (fig. 5).
•
Resserrer les deux écrous papillons.
120
