MONTAGE

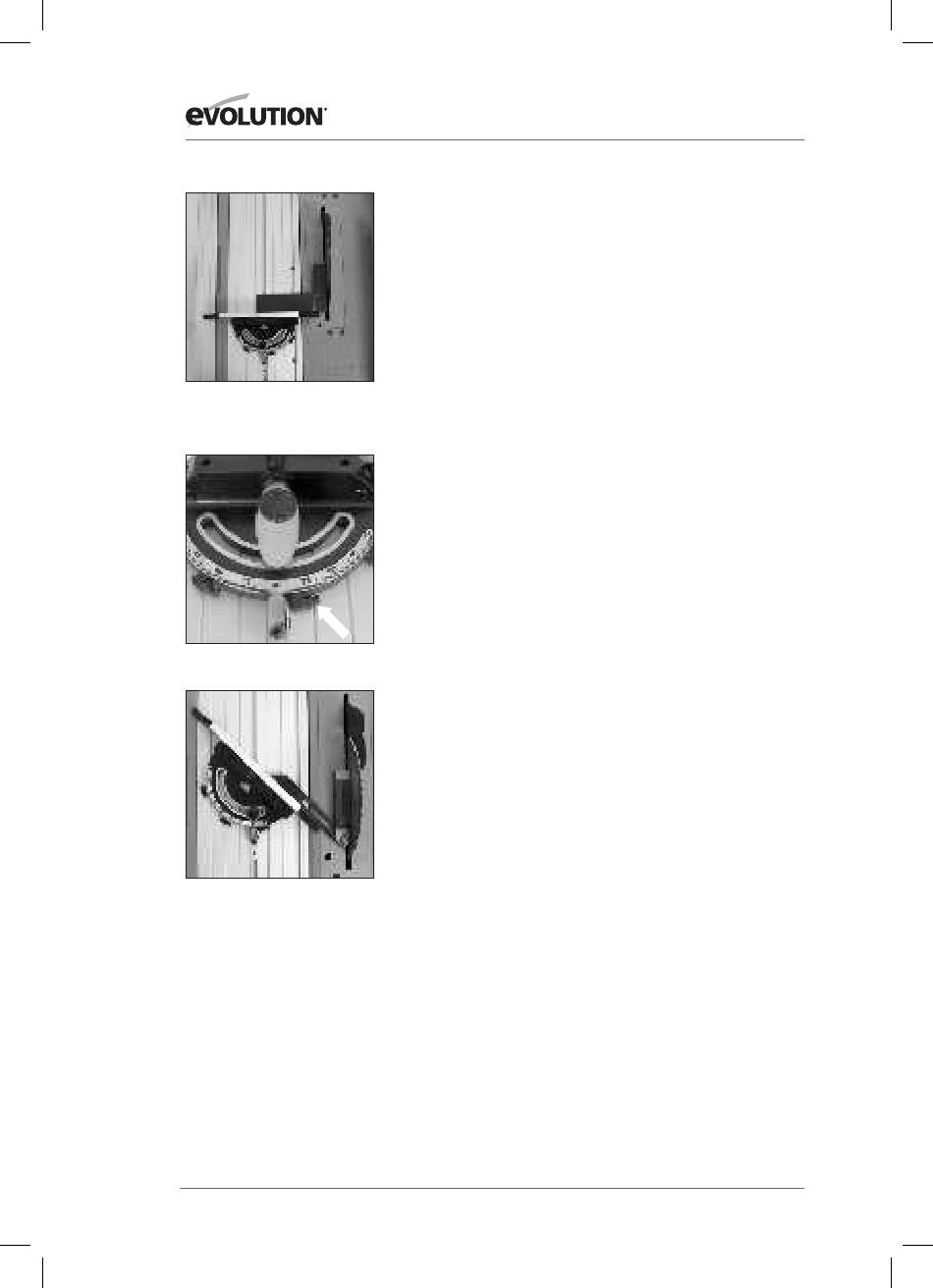

Fig. 23
Fig. 24
Fig. 25
Referentieschroef controle en aanpassing
Om de juistheid van de hoekinstelling te controleren moet de
gebruiker over een winkelhaak of een 45
(Niet bijgeleverd)
WAARSCHUWING:
De volgende handelingen alleen
verrichten als de machine van de stroomtoevoer losgekoppeld is.
Controle van de 90 instelling (Fig. 23)
o
•
Til het blad zo hoog mogelijk omhoog.
•
Plaats de winkelhaak op de machinetafel met één been tegen
de zaagbladunit.
•
Controleer dat de verstekgeleider is ingesteld op 90
•
Schuif de verstekgeleider in de 'T' gleuf en schuif het naar
boven naar het andere been van de winkelhaak.
•
De frontplaat van de verstekgeleider moet gelijk vallen met
de winkelhaak.
Als aanpassing noodzakelijk is:
•
Maak de sluitmoer van de referentieschroeven los. (Fig. 24)
•
Draai de referentieschroef met de klok mee of tegen de klok in
totdat deze precies in het verlengde staat van de haak.
•
Draai de sluitmoer weer vast.
Controle van de 45 o instellingen
•
Til het blad zo hoog mogelijk omhoog.
•
Plaats de 45 o haak op de machine tafel met één been tegen
de zaagbladunit. (Fig. 25)
•
Controleer dat de verstekgeleider is ingesteld op één van de
45 o instellingen.
•
Schuif de verstekgeleider in de 'T' gleuf en schuif het naar
boven naar de rand van de 45
•
•De frontplaat van de verstekgeleider moet gelijk vallen met
de rand van de 45 o haak.
Indien een aanpassing noodzakelijk is, volg dan de instructies
zoals voor de instelling van de 90
