MONTAGE
De gemonteerde parallelaanslag aan de machine bevestigen:
•
Haak de achterkant van de parallelaanslag geleider over de
achterste parallelaanslagrail. (Fig. 6A)
•
Met de hendel in de bovenste stand, plaatst u de voorkant van
de parallelaanslag over de voorste parallelaanslagrail. (Fig. 6B)
•
Duw de hendel naar beneden om de parallelaanslag op zijn
plaats vast te zetten.
4. De verstekgeleider
•
De verstekgeleider heeft een verstelbare frontplaat.
•
Plaats de indrukbare klempal in de houder in het
hoofdgedeelte van de verstekgeleider
•
Zorg ervoor dat het gat in de pal zich op dezelfde
hoogte bevindt als het gat in het verticale front van de
verstekgeleider. (Fig. 7)
•
Bevestig de frontplaat op de verstekgeleider door zijn
bevestigingsschroef door het verticale front van de
verstekgeleider en het gat in de pal te schuiven.
•
Bevestig de vergrendelingsvleugelmoer op de
bevestigingsschroef.
•
De verstekgeleider wordt aan de linkerkant van de tafel
gebruikt en loopt in een omgekeerde T-gleuf in het tafelblad.
5. Beschermkap
Een volledig afgeschermde beschermkap wordt met deze
machine meegeleverd. Deze kap moet aan het spouwmes
bevestigd worden, en de machine mag nooit gebruikt worden
zonder dat de beschermkap gemonteerd is.
Opmerking: De single gat aan de bovenkant van het
spouwmes dient als bevestigingspunt voor de Blade Guard.
WAARSCHUWING:
De machine moet van de stroomtoevoer
worden losgekoppeld als u de beschermkap monteert.
Om de beschermkap te monteren:
•
Til het blad zover mogelijk omhoog ( zie Bediening 2) om het
spouwmes zoveel mogelijk bloot te stellen.
•
Verwijder het lokaliseren bout, ring en vleugelmoer uit de Blade
Guard montage.
•
Bieden de beschermkap en op het spouwmes ervoor te zorgen
dat het gat door de Blade Guard assemblagelijnen met het gat in
het spouwmes. (Fig. 8)
•
De Moer moet worden ingebracht via de Blade Guard
assemblage en het gat in het spouwmes en de wasmachine en
vleugelmoer bevestigd aan een kant. De beschermkap moet in
staat zijn om gemakkelijk en soepel bewegen op de spouwmes,
dus niet te strak aan deze vleugel moer.

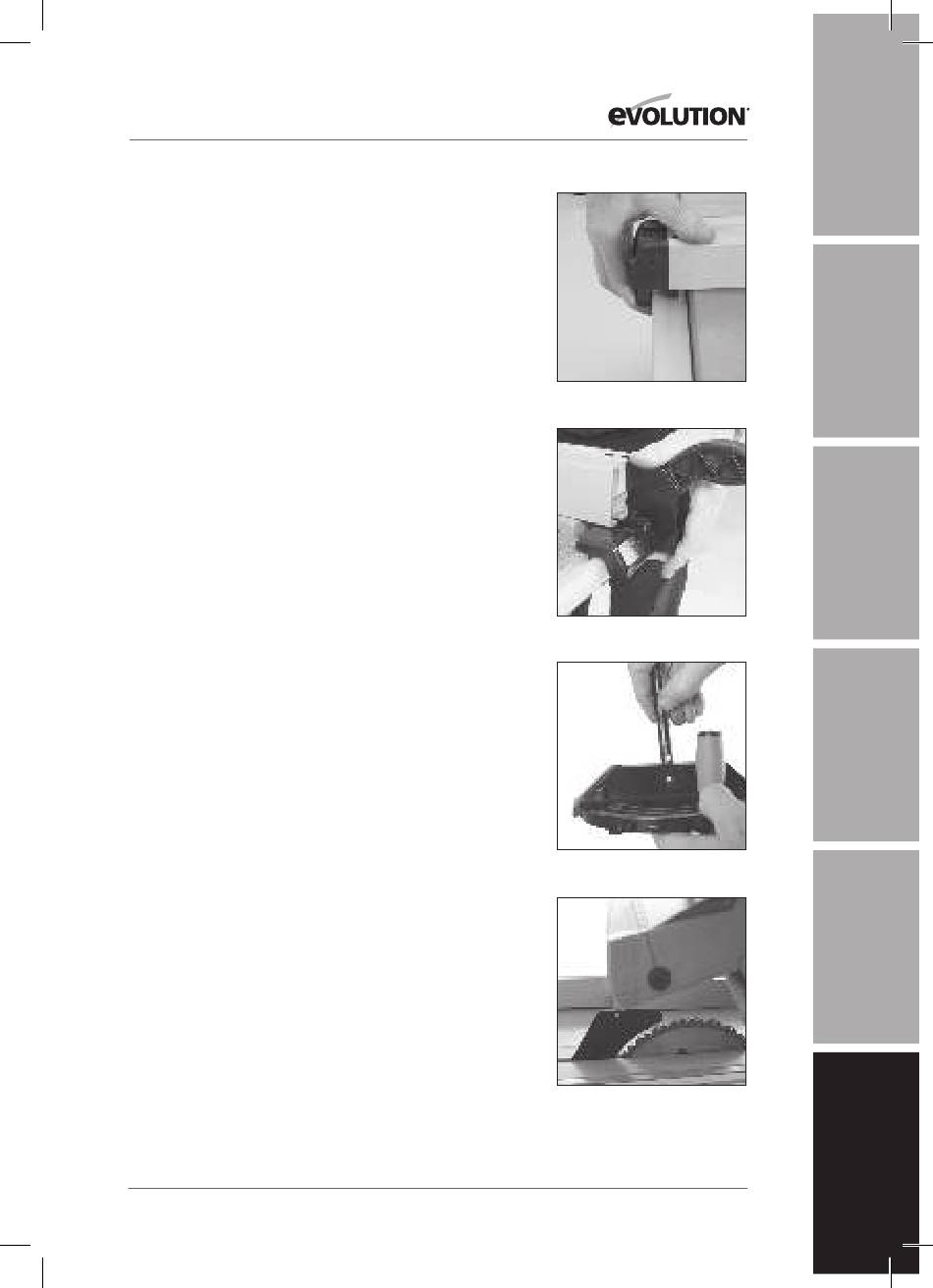

Fig. 6A
FIG. 6B
Fig. 7
Fig. 8
