Evolution RAGE 5 Instructions D'origine page 54

ZUSAMMENBAU

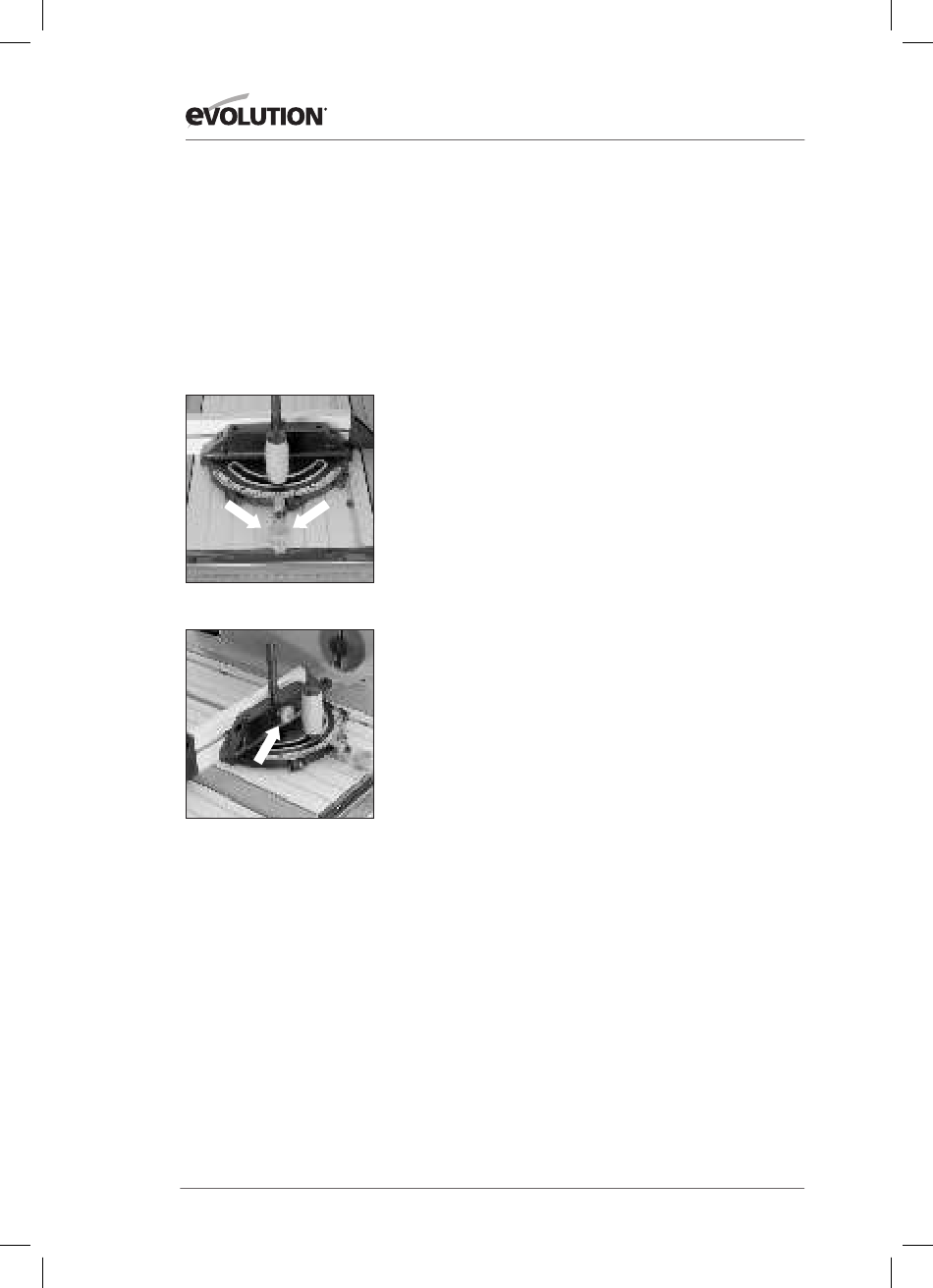

Abb. 18
Abb. 19
Neupositionierung der Führungsfläche des Parallelanschlags:
•
Lösen Sie die beiden Flügelmuttern an der rechten Seite des
Parallelanschlags.
•
Schieben Sie den extrudierten Teil der Führungsfläche heraus.
•
Befestigen Sie die Führungsfläche in der Position „unten".
•
Die Führungsfläche wie benötigt einstellen und die beiden
Flügelmuttern anziehen.
•
Wenn der Schneidevorgang beendet ist, die Führungsfläche
wieder in die Position „oben" bringen.
5. Gehrungsanschlag
Der Gehrungsanschlag wird auf der linken Werktischseite verwendet
und verläuft in einem umgekehrten T-Schlitz im Schiebeschlitten.
Drehen Sie den senkrechten Griff gegen den Uhrzeigersinn, um
den Gehrungsanschlag zu lösen, und stellen Sie den erforderlichen
Gehrungswinkel ein. Drehen Sie den Griff im Uhrzeigersinn, um den
Gehrungsanschlag im gewählten Winkel zu befestigen.
Hinweis: Wir empfehlen, die Schlittenfeststellschraube des
Gehrungsanschlags (Abb. 18) zu entfernen und sicher ausserhalb
der Säge für eine spätere Verwendung des Gehrungsanschlags bei
„festgestelltem" Schlitten aufzubewahren.
Wir empfehlen weiterhin, dass die Werkstückklemme vom
Gehrungsanschlag abgenommen und sicher aufbewahrt wird, wenn
die Säge mit „festgestelltem" Schlitten verwendet wird.
Hinweis: Die extrudierte Führungsfläche des Gehrungsanschlags
muss so eingestellt werden, dass sie sich nahe am Sägeblattschutz
befindet, ohne diesen jedoch zu behindern. Die Einstellung erfolgt
durch Lösen der Flügelmutter und Verschieben der Führungsfläche
in die erforderliche Position. Die Flügelmutter wieder fest anziehen
(Abb. 19).
Der Gehrungsanschlag kann auf jeden Winkel zwischen 60° links
und 60° rechts eingestellt werden.
Bei 90°, 45° links und 45° rechts sind Schnellindexpositionen in die
Konstruktion eingearbeitet.
