ASSEMBLAGE
Fixer la butée parallèle assemblée sur la scie :
•
Accrocher la partie arrière du guidage de butée parallèle sur le
rail arrière de butée parallèle (fig. 6A).
•
Disposer la partie avant de la butée parallèle au-dessus du rail
antérieur de butée parallèle avec la poignée dans la position
supérieure (fig. 6B).
•
Pousser la poignée vers le bas pour encranter la butée parallèle.
4. La butée d'onglet
La butée d'onglet est dotée d'une surface de guidage réglable.
•
Insérer la tige du serrage de pièce à usiner dans la douille dans
l'unité principale de la butée d'onglet.
•
Assurer que l'ouverture dans la tige et l'ouverture dans la surface
verticale de la butée d'onglet sont orientées l'une vers l'autre
(fig. 7).
•
•Fixer la surface de guidage sur la butée d'onglet en poussant la
vis de fixation à travers l'ouverture dans la surface verticale de la
butée d'onglet et celle dans la tige.
•
Tourner les écrous papillons sur la vis de fixation.
•
La butée d'onglet est utilisée sur la partie gauche de l'établi et se
déplace dans une fente en T inversée de la plaque d'établi.
5. Protection de lame de scie
Cette scie est fournie avec une protection de lame de scie avec
protection latérale intégrale. Cette protection doit être fixée sur
le couteau diviseur de la lame de scie. La scie ne doit jamais être
utilisée sans cette protection.
Remarque: Le trou près de la lisière supérieure du couteau diviseur
sert de point pour la protection de lame de fixation.
AVERTISSEMENT :
La fiche électrique de la scie doit être
débranchée lorsque la protection de la lame de scie est montée.
Fixation de la protection de la lame de scie :
•
Disposer la lame de scie tout en haut (cf. fonctionnement, point
2) pour libérer complètement le couteau diviseur.
•
Retirez le boulon de positionnement, la rondelle et l'écrou
papillon de l'ensemble protège-lame.
•
Offrir la protection de lame et sur le couteau diviseur veiller à
ce que le trou à travers les lignes d'assemblage de la lame de la
Garde avec le trou dans le couteau diviseur. (Fig. 8)
•
Le boulon de localisation doit être inséré à travers l'ensemble
protège-lame et le trou dans le couteau diviseur et la rondelle et
l'écrou à oreilles monté sur un côté. La protection de lame doit
être en mesure de se déplacer facilement et en douceur sur le
couteau diviseur, il ne faut pas trop serrer cet écrou à oreilles.

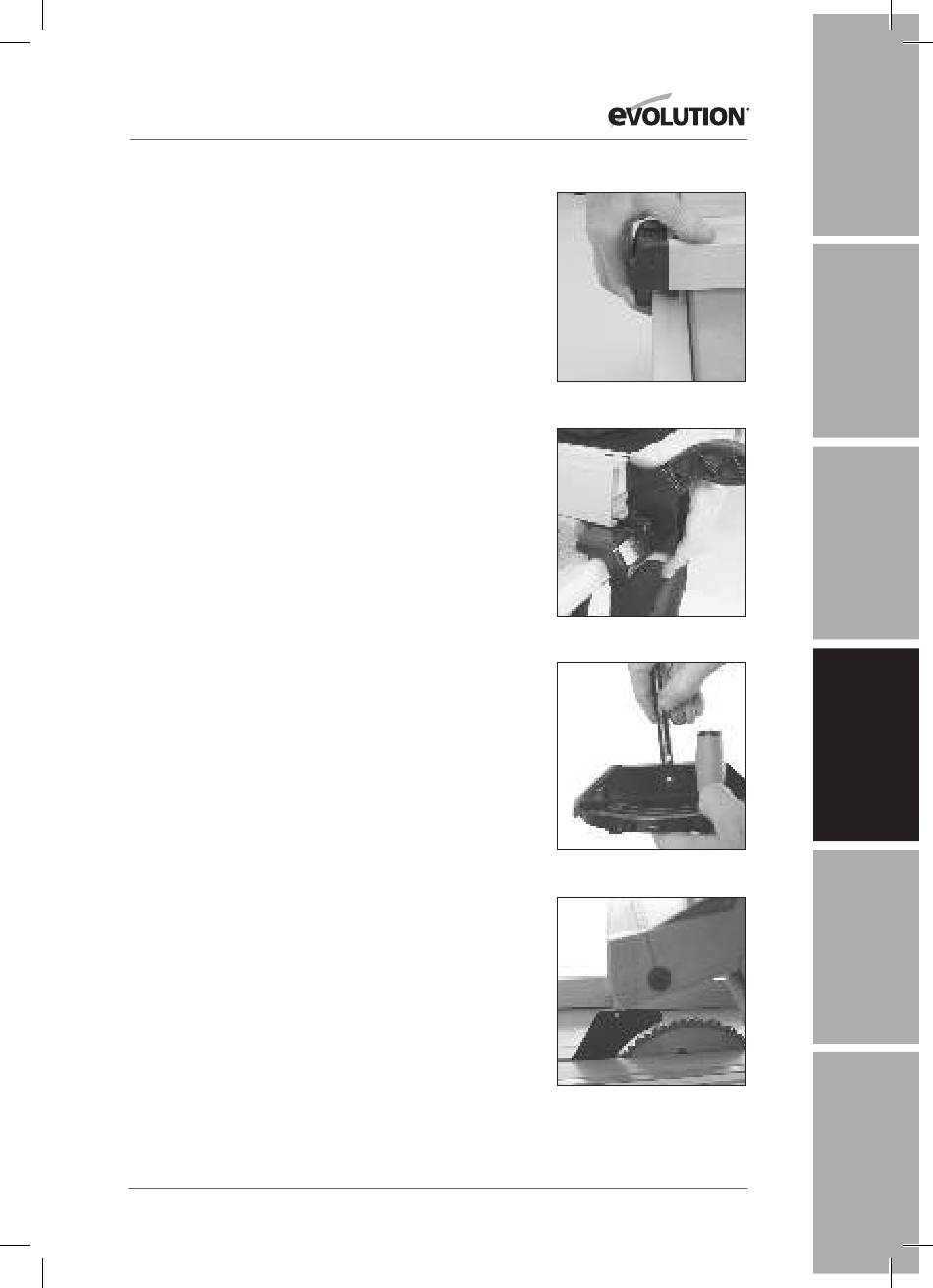

Fig. 6A
FIG. 6B
Fig. 7
Fig. 8
