MONTAGE

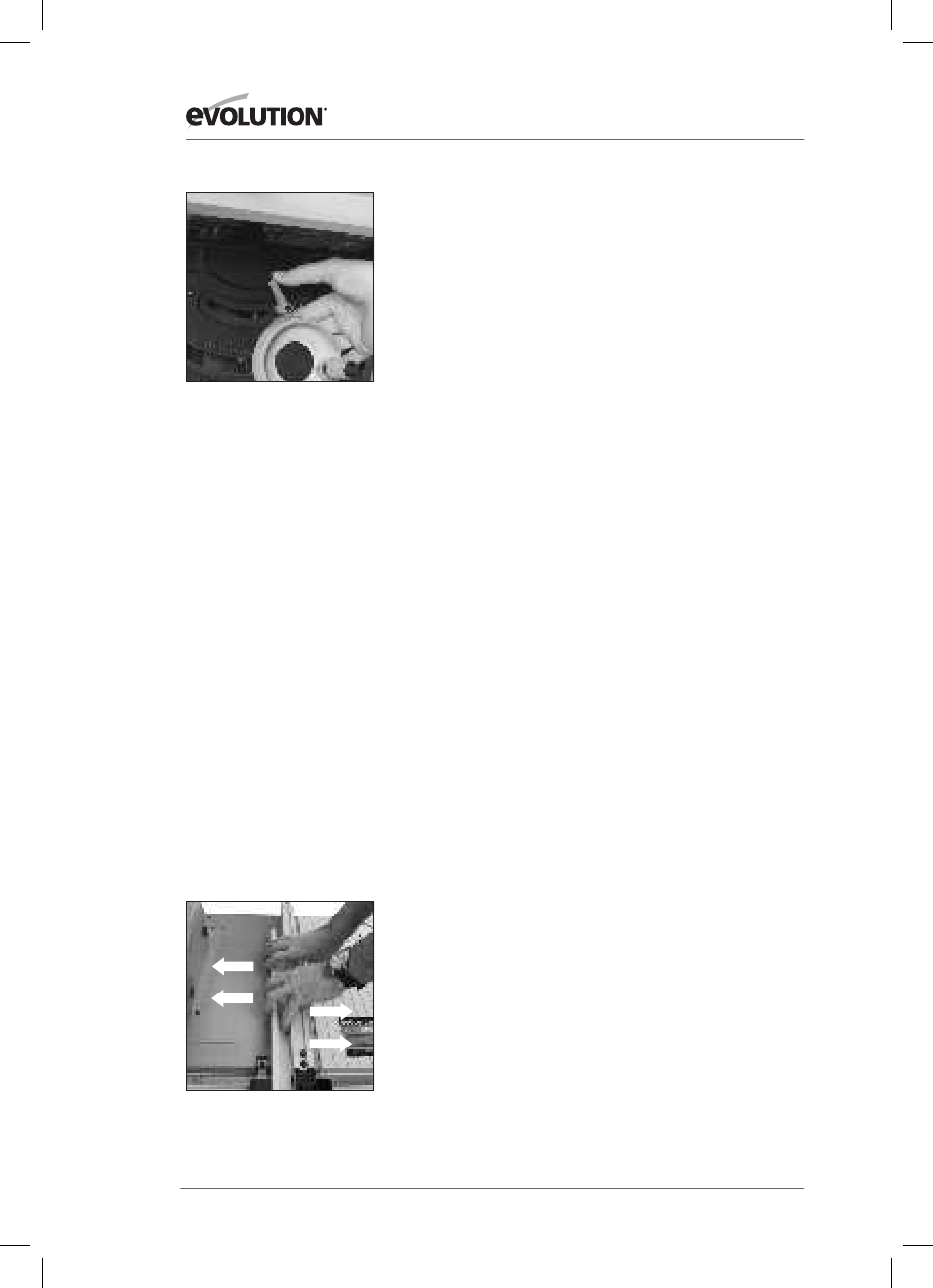

Fig. 13
Fig. 14
3. Het kantelen van het blad
Het blad kan tot 45 o naar links gekanteld worden.
•
Draai de kantelschroef los (Fig. 13) door de
kantelvergrendeling te draaien.
•
Duw het handwiel in tegen de bias veer totdat het met het
kantelrek koppelt.
•
Gebruik het handwiel om de gewenste hoek in te stellen. Er
zit een hoekmeter achter het handwiel om het instellen van
de hoek te vergemakkelijken.
•
Zet de kantelschroef vast, zodra de gewenste hoek is ingesteld.
•
Laat het handwiel weer terugkeren in de 'normale' stand.
Opmerking: De kantelvergrendeling is geveerd en verstelbaar.
Hierdoor kan de hendel op de borgschroef verplaatst worden.
•
Trek de hendel uit en beweeg deze in de gewenste positie.
•
Laat de hendel los en laat de veer de hendel op zijn
plek plaatsen.
Het herpositioneren kan nodig zijn om te voorkomen dat
het handwiel van de machine vuil wordt als het blad wordt
gekanteld.
4. Gebruik van de parallelaanslag
Deze machine is uitgerust met een tweedelige parallelaanslag.
Wij raden aan dat de parallelaanslag normaal gebruikt wordt in
combinatie met het verstelbare frontdeel.
De parallelaanslag moet zich aan de rechterzijde van het
blad bevinden en wordt op de plaats gehouden door de
vergrendeling te gebruiken. Duw naar beneden om te
vergrendelen en trek omhoog om te ontgrendelen.
Als u de parallelaanslag herpositioneert, gebruik dan het
middelpunt van de aanslag om de aanslag naar de gewenste
positie te duwen of te trekken. (Fig. 14) Het gebruik van het
middelpunt werkt snelheid en nauwkeurigheid in de hand.
Het klemsysteem is ontworpen om de aanslag correct uit te lijnen
wanneer de vergrendeling naar beneden wordt gedrukt.
Controleer de uitlijning door weerszijden van de aanslag uit
te lijnen met één van de 'lijnen' die over de tafel lopen.
Als er een verkeerde uitlijning wordt geconstateerd, kan het zijn
dat de druk die door de vergrendeling van de parallelaanslag
wordt uitgeoefend, in gebreke is.
