ASSEMBLAGE
Utilisation du dispositif d'index rapide :
•
90° – S'assurer que la « butée » se trouve dans la position
inférieure et que la vis d'indice 90° repose à sa droite (fig. 20).
•
45° L – Ouvrir la « butée » en tournant vers le haut. Desserrer la
poignée de fixation verticale et tourner la butée d'onglet de telle
manière que la vis d'indice 45° L dépasse tout juste la « butée ».
Fermer la « butée » et amener la vis d'indice 45° L du côté droit
de la « butée » fermée. Resserrer la poignée.
•
45° R – Ouvrir la « butée » en tournant vers le haut. Desserrer la
poignée de fixation verticale et tourner la butée d'onglet de telle
manière que la vis d'indice 45° R dépasse tout juste la « butée ».
Fermer la « butée » et amener la vis d'indice 45° R du côté droit
de la « butée ».
Remarque : toutes les vis d'indice rapide ont été réglées sur l'angle
précis en usine. Toutes les vis d'indice peuvent être adaptées le cas
échéant.
La « butée » doit tourner facilement. Il est important de contrôler
et de régler l'abaissement estampé sur la « butée » (fig. 21) qui
empêche un serrage exagéré et un blocage éventuel de la fente
en T.
Contrôle et réglage de la « butée » :
•
Tourner la « butée » vers l'avant.
•
Procéder à un contrôle visuel si la matrice estampée repose sur
l'indicateur d'indice de plastique et empêche ainsi un serrage
exagéré.
•
Réguler si nécessaire la vis de fixation de la « butée » afin que la
butée se déplace légèrement et que la matrice repose toujours
sur l'indicateur d'indice de plastique sans pouvoir glisser devant
(fig. 22).

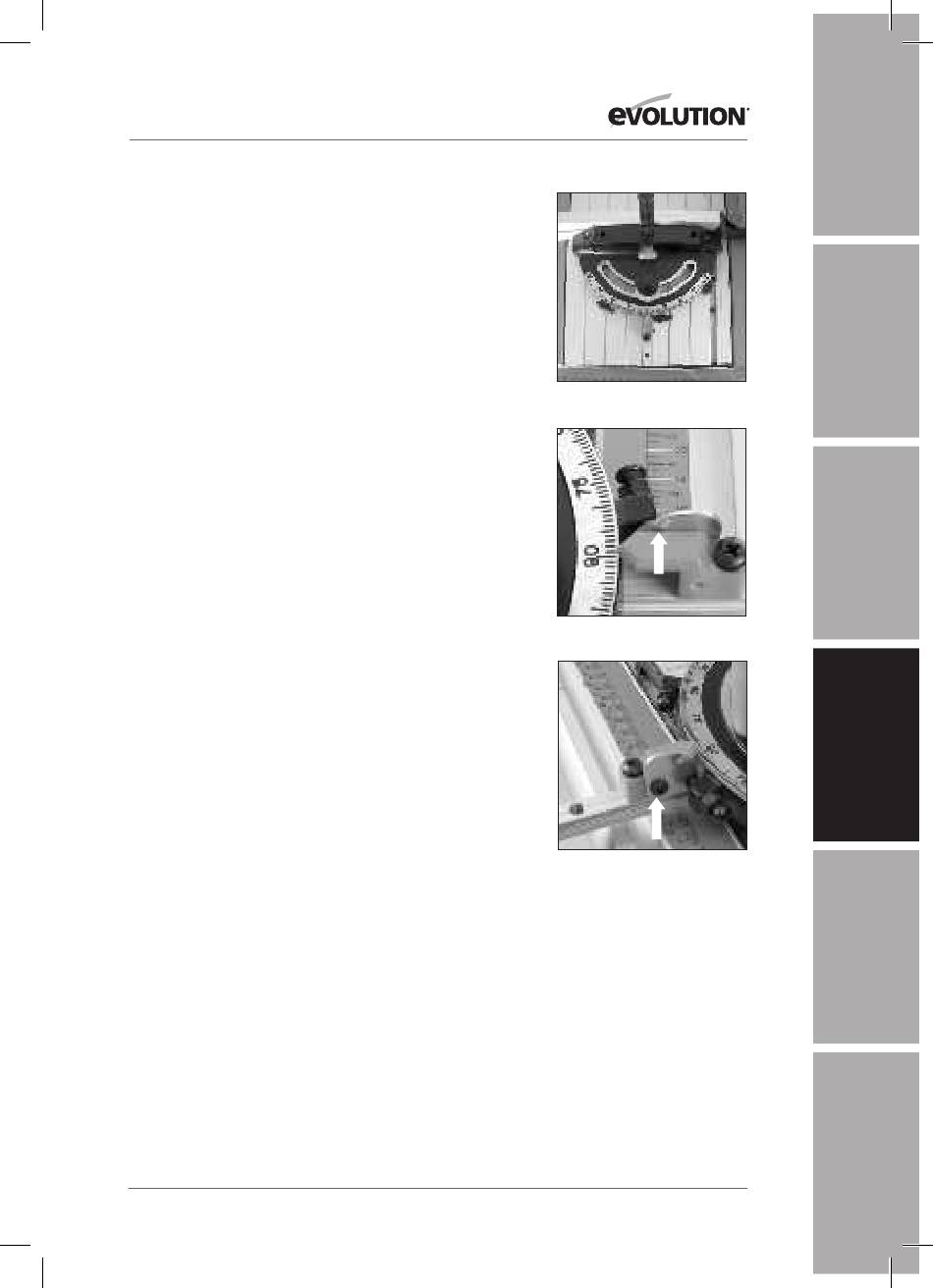

Fig. 20
Fig. 21
Fig. 22
