MONTAGGIO

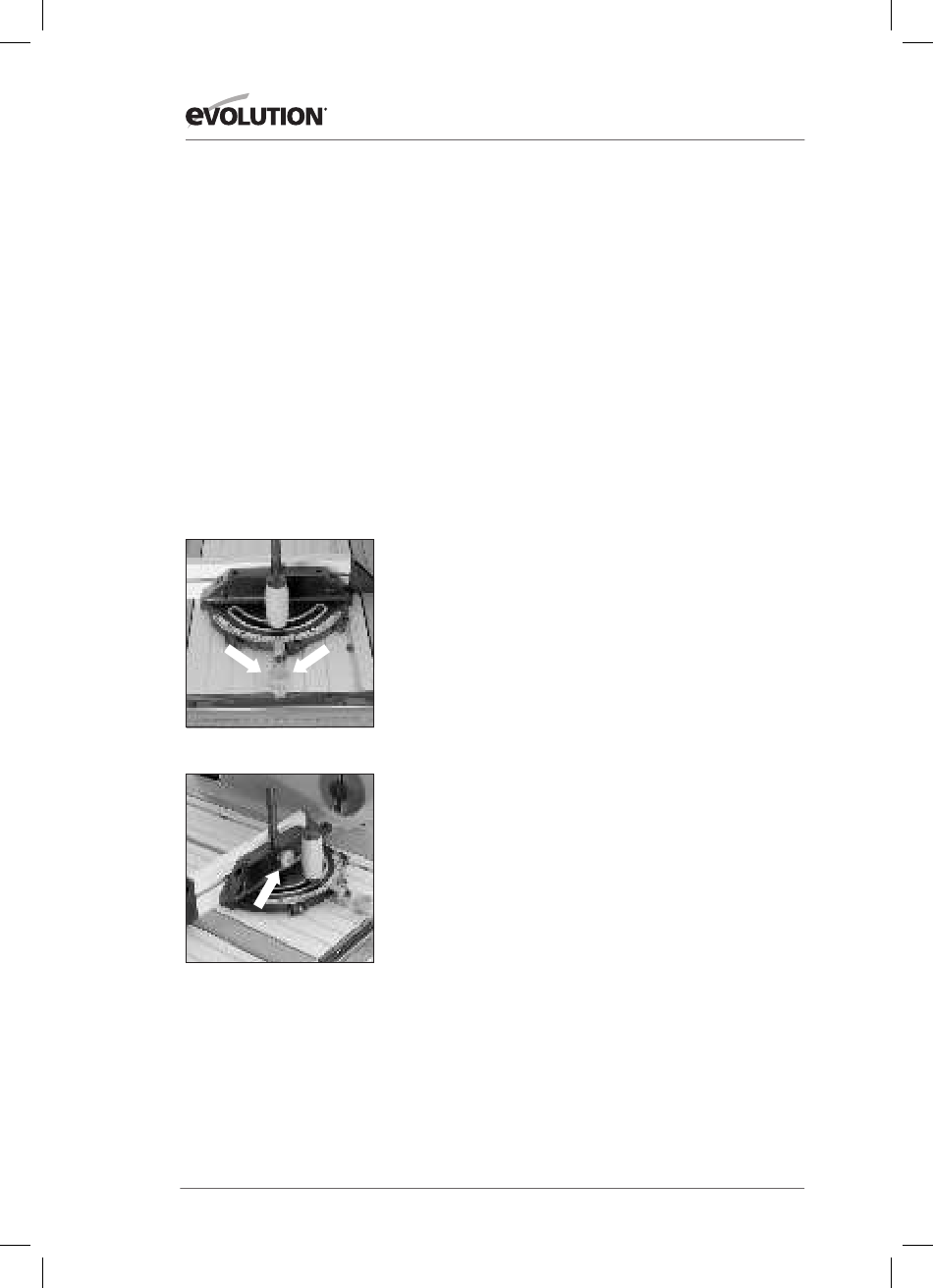

Fig. 18
Fig. 19
Riposizionamento della superficie di guida della battuta di
finecorsa parallela:
•
Allentare i due dadi ad alette sul lato destro della battuta di
finecorsa parallela.
•
Estrarre la parte estrusa della superficie di guida.
•
Fissare la superficie di guida in posizione "inferiore".
•
Regolare la superficie di guida in base alle necessità e serrare i
due dadi ad alette.
•
Una volta terminata la procedura di taglio, riportare la superficie
di guida in posizione "superiore".
5. Battuta di finecorsa per taglio obliquo
La battuta di finecorsa per taglio obliquo viene utilizzata sul lato
sinistro del banco da lavoro e scorre all'interno di un intaglio a T
rovesciata nella slitta di scorrimento.
Ruotare la maniglia verticale in senso antiorario per allentare la
battuta di finecorsa per taglio obliquo e impostare l'angolo obliquo
necessario. Ruotare la maniglia in orario per fissare la battuta di
finecorsa per taglio obliquo all'angolazione desiderata.
AVVERTENZA:
si raccomanda di rimuovere la vite di arresto
della slitta della battuta di finecorsa per taglio obliquo (Fig. 18)
e di conservarla in un punto sicuro all'esterno della sega per il
successivo utilizzo della battuta di finecorsa per taglio obliquo con
slitta "bloccata".
Si raccomanda inoltre di rimuovere la morsa blocca-pezzo dalla
battuta di finecorsa per taglio obliquo e di conservarla in un luogo
sicuro quando la sega viene utilizzata con slitta "bloccata".
AVVERTENZA:
la superficie di guida estrusa della battuta
di finecorsa per taglio obliquo deve essere regolata in modo
da trovarsi vicino al paralama senza comunque ostacolarlo.
La regolazione viene effettuata allentando il dado ad alette e
portando la superficie di guida nella posizione desiderata. Serrare
nuovamente a fondo il dado ad alette (Fig. 19).
La battuta di finecorsa per taglio obliquo può essere regolata a
qualsiasi angolazione compresa tra 60° a sinistra e 60° a destra.
A 90°, 45° a sinistra e 45° a destra sono integrati nella struttura
contrassegni di riferimento per il posizionamento rapido.
