MONTAJE

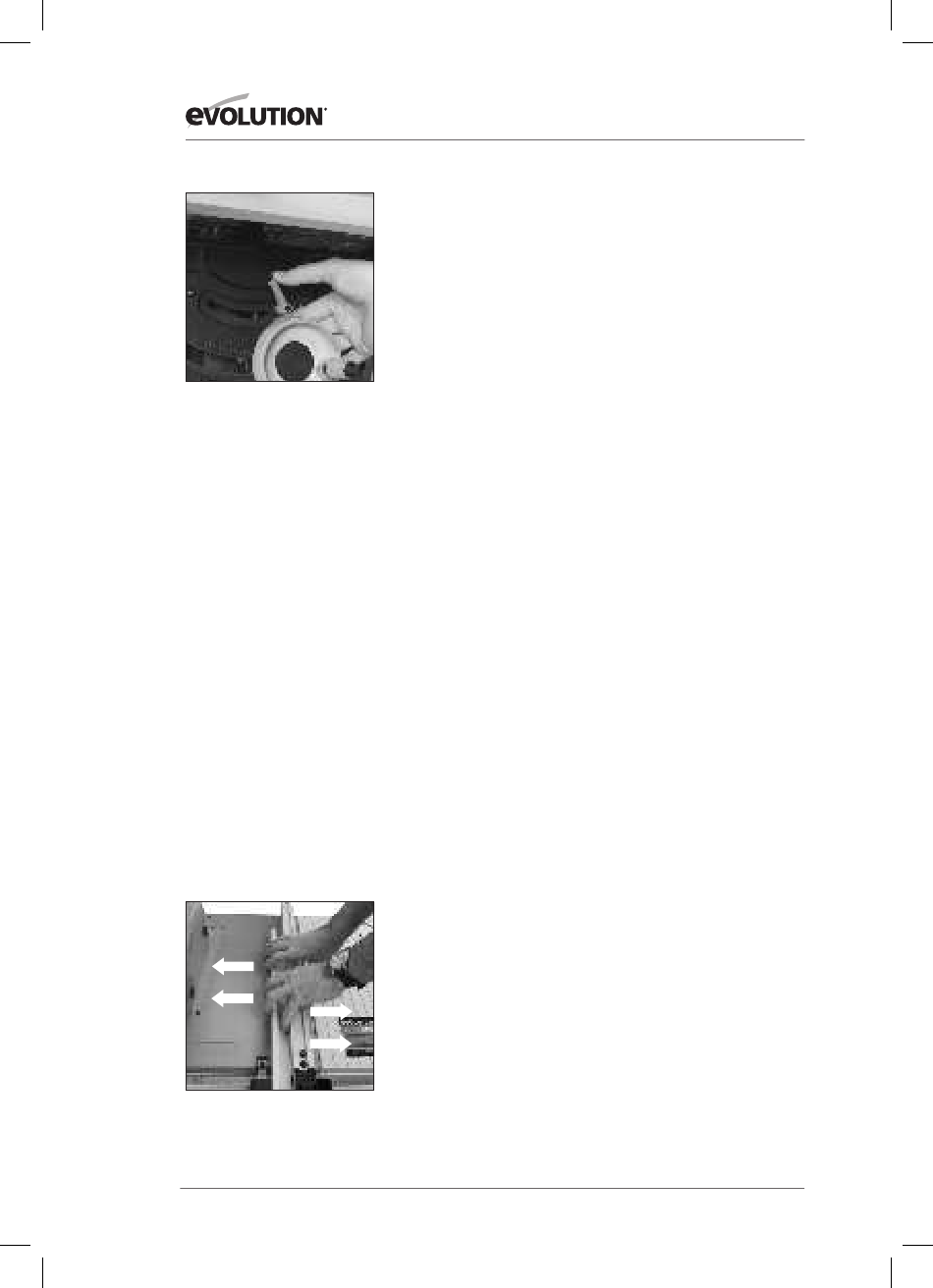

Fig. 13
Fig. 14
3. Inclinación de la hoja
•
La hoja puede inclinarse hasta 45˚ a la izquierda.
•
Afloje el tornillo de bloqueo de inclinación (Fig. 13) girando
la palanca de bloqueo de inclinación.
•
Empuje el volante hacia dentro contra su resorte regulador
hasta que se engrane con la cremallera de inclinación.
•
Utilice el volante para ajustar el ángulo requerido. Detrás
del volante puede encontrarse un indicador de ángulo para
ayudar al ajuste.
•
Apriete el tornillo de bloqueo de inclinación cuando haya
conseguido el ángulo requerido.
•
Deje que el volante vuelva a su posición ‹normal›.
Nota: La palanca de bloqueo de inclinación está accionada por
resorte y es ajustable.
Esto permite volver a colocar la palanca en el tornillo de bloqueo.
•
Tire de la palanca hacia fuera y muévala a la posición deseada.
•
Libere la palanca y deje que el muelle se reasiente en la
palanca.
La recolocación puede ser necesaria para evitar chocar con el
volante de la máquina cuando se inclina la hoja.
4. Guía de corte
Esta máquina tiene montada una guía de corte de dos piezas.
Recomendamos que la guía de corte se utilice normalmente
junto con su pieza delantera ajustable.
La guía de corte debe colocarse en el lado derecho de la hoja y se
bloquea en posición utilizando la palanca de bloqueo. Empuje hacia
abajo para bloquear, tire hacia arriba para desbloquear.
Al recolocar la guía de corte, utilice el punto medio de la guía
para empujar o tirar de la guía hasta la posición deseada.
(Fig. 14) Utilizar el punto medio ayuda en la precisión y
velocidad del ajuste. El sistema de sujeción está diseñado para
alinear correctamente la guía cuando se empuja hacia abajo la
palanca de bloqueo. Compruebe la alineación mirando a cada
lado de la guía con cualquiera de las ‹líneas› que transcurren a
lo largo de la mesa. Si se sospecha que hay una mala alineación,
puede haber un fallo en la presión aplicada por la palanca de
bloqueo de la guía de corte.
