MONTAGE
Fig. 2
Fig. 3
3-5mm
Fig. 4
Fig. 5
2. De montage van het spouwmes.
WAARSCHUWING:
Zorg ervoor dat deze handeling alleen
wordt uitgevoerd als het apparaat van de stroomvoorziening is
losgekoppeld.
Het spouwmes is een erg belangrijk onderdeel en moet goed
gemonteerd worden. Het spouwmes heeft twee functies:
•
Het voorkomt dat het werkstuk vastloopt als het over de zaag
gaat.
•
Het is een geschikt verbindingspunt voor de beschermkap.

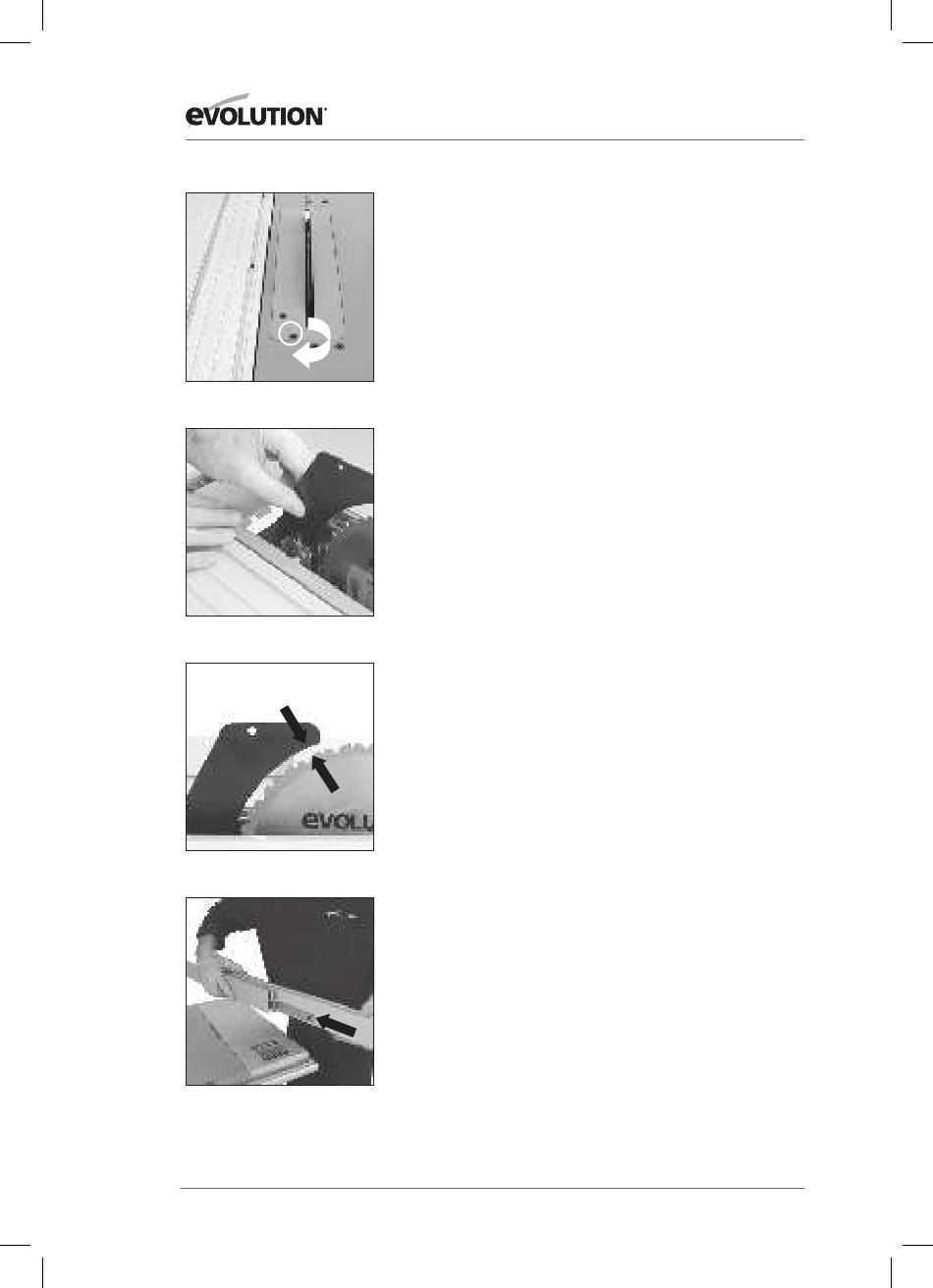

Het monteren van het spouwmes:
•
Verwijder de tafelinleg door de bevestigingsbout los te
draaien. Leg deze onderdelen voorzichtig aan de kant voor
later gebruik. (Fig. 2)
•
Til het zaagblad op tot zijn hoogste stand. (zie Bediening 2)
•
Draai de bevestigingsbout voor het spouwmes een aantal
slagen los.
•
Schuif het spouwmes (het is schuifbaar voor het gemak)
tussen de bevestigingsplaat en het montageblok. (Fig. 3)
Zorg ervoor dat de uitstekende nokken van de montage
blokken in de sleuf van het spouwmes vallen.
•
Stel het spouwmes zo in dat het tussen de 3–5 mm van het
zaagblad zit. (Fig. 4)
•
Wanneer de uitlijning correct is, draait u de bevestigingsbout
vast.
•
Controleer of het zaagblad vrij draait en dat de tanden zich
binnen de 3–5 mm van het spouwmes bevinden.
•
Plaats de tafelinzet terug.
3. De parallelaanslag
Deze machine heeft een tweedelige parallelaanslag.
De parallelaanslagplaat moet aan de parallelaanslag bevestigd
worden.
•
Draai de twee vleugelmoeren aan de rechterkant van de
parallelaanslag los.
•
Schuif de parallelaanslagplaat naar de parallelaanslag toe.
(Fig. 5)
•
Draai de twee vleugelmoeren vast.
