MONTAGGIO

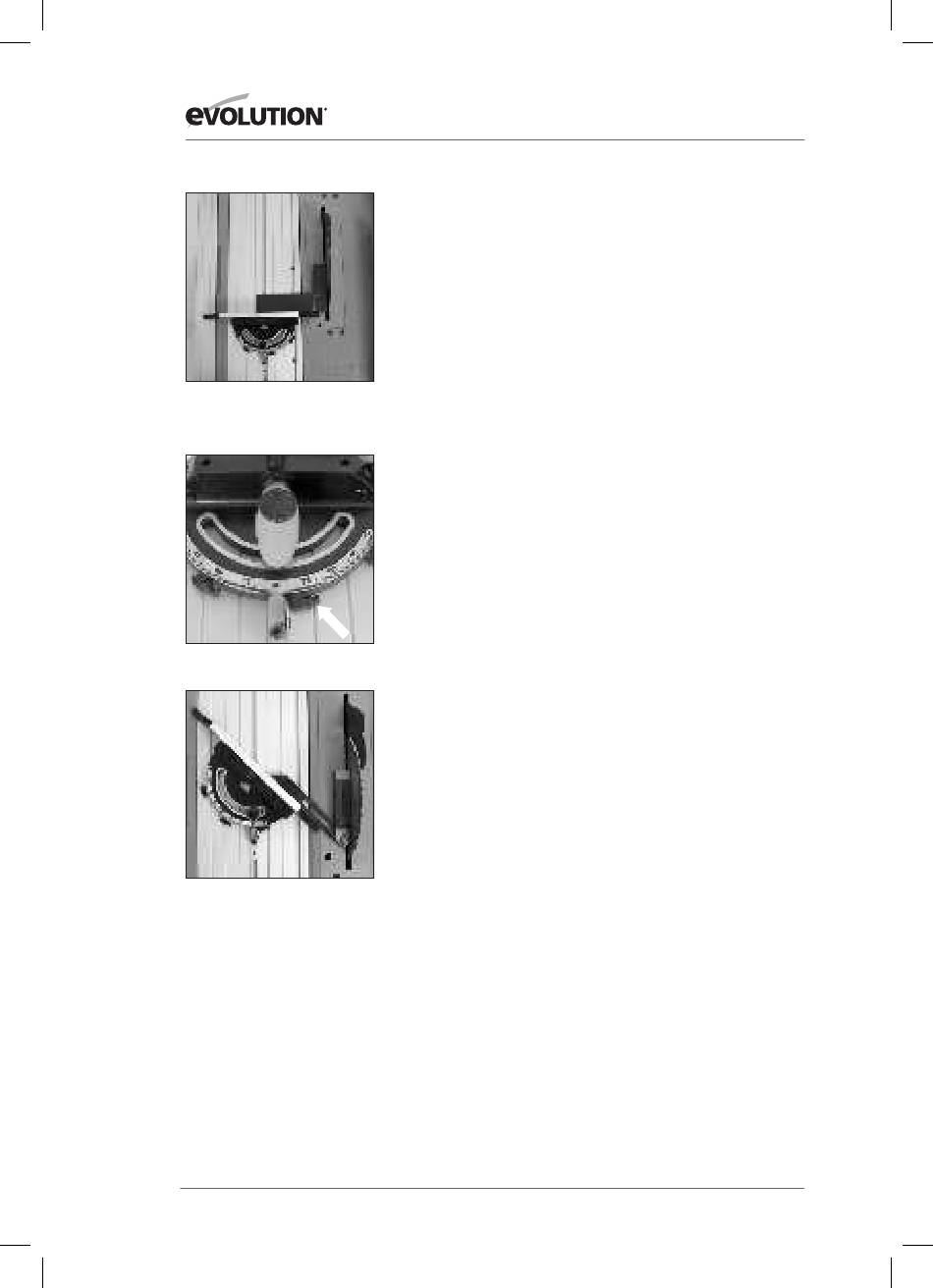

Fig. 23
(La protection de lame de scie a été
retirée pour une meilleure vue)
Fig. 24
Fig. 25
(La protection de lame de scie a été
retirée pour une meilleure vue)
Controllo e regolazione della vite di posizionamento
Per controllare la precisione delle regolazioni di angolazione
l'operatore della sega necessita di una squadra e di una squadretta
a 45° (non in dotazione).
AVVERTENZA:
i presenti interventi devono essere eseguiti solo
se la spina elettrica della sega è estratta dalla presa di corrente.
Controllo dell'impostazione a 90° (Fig. 23).
•
Regolare la lama della sega nella posizione di sollevamento
massimo.
•
Posizionare la squadra sul banco sega facendo aderire con
estrema precisione un lato al corpo della lama di taglio.
•
Controllare che la battuta di finecorsa per taglio obliquo si trovi
a 90°.
•
Spostare la battuta di finecorsa per taglio obliquo nel relativo
intaglio a T e fino all'altra estremità della squadra.
•
La superficie di guida della battuta di finecorsa per taglio
obliquo e la squadra devono essere tra loro allineate con
estrema precisione.
In caso di necessità di adattamento:
•
Svitare il dado di arresto della vite di posizionamento (Fig. 24).
•
Ruotare la vite di posizionamento in senso orario o antiorario
fino al raggiungimento di un allineamento preciso lungo la
squadra.
•
Serrare nuovamente la vite di arresto.
Controllo dell'impostazione a 45°
•
Regolare la lama della sega nella posizione di sollevamento
massimo.
•
Posizionare il goniometro a 45° sul banco sega facendo aderire
con estrema precisione un lato al corpo della lama di taglio
(Fig. 25).
•
Controllare che la battuta di finecorsa per taglio obliquo si trovi
in una delle regolazioni a 45°.
•
Spostare la battuta di finecorsa per taglio obliquo nel relativo
intaglio a T e fino al bordo della squadretta a 45°.
•
La superficie di guida della battuta di finecorsa per taglio
obliquo e la squadretta a 45° devono essere tra loro allineate con
estrema precisione.
Se è necessario un adattamento, seguire le istruzioni indicate per
l'impostazione dell'angolazione a 90°.
