ZUSAMMENBAU
•

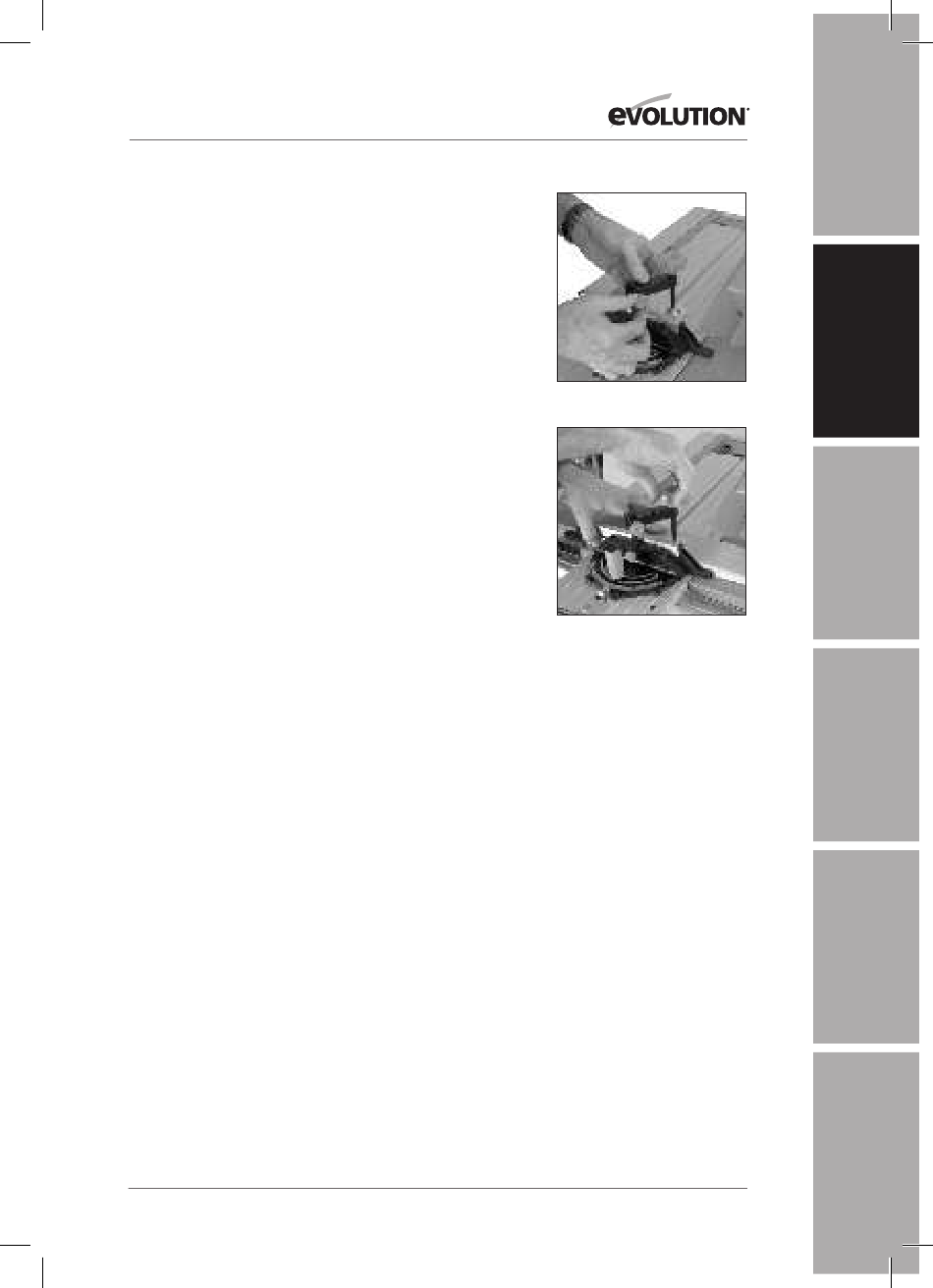

Montieren Sie die Werkstückklemme ggf. auf den Pfosten in
der Haupteinheit des Gehrungsanschlags (Abb. 39). In der
gewünschten Position mit der Feststellschraube festdrehen.
•
Das Werkstück in der gewünschten Position an die
Führungsfläche des Gehrungsanschlags legen.
•
Klemmen Sie das Werkstück an den Schlitten durch Einstellen
der Werkstückklemme in die am besten geeignete Position, und
drehen Sie die vertikale Feststellschraube mit Hilfe des grossen
Knopfs fest (Abb. 40).
•
Der Gehrungsanschlag hat seine eigene Feststellschraube, um
am Schlitten befestigt zu werden, wenn er aber zusammen
mit der Werkstückklemme verwendet wird, dient dies zur
zusätzlichen Sicherheit. Kontrollieren Sie den gesamten Aufbau.
Hinweis: Wir empfehlen, das oben beschriebene Verfahren
mit vom Sägetisch abgenommenen Schlitten fertigzustellen,
um dem Bediener den Spielraum und Platz zu ermöglichen, alle
notwendigen Messungen und Bestätigungen der Schnittlinien usw.
durchzuführen.
Wenn alle Einstellungen und Positionen der Schnittlinien usw.
zufriedenstellend eingerichtet und alle Einstellschrauben fest
angezogen sind, die Abdeckung des Ein-/Aus-Schalters der Säge
öffnen.
Die Säge einschalten und den Schlitten (mit Hilfe des
Gehrungsanschlags) zum Ende des Sägetischs schieben, um den
Schnitt durchzuführen.
WARNUNG:
Vergewissern Sie sich, dass der Netzstecker der
Säge gezogen ist, bevor Wartungs- oder Einstellmassnahmen
durchgeführt werden.
Abb. 39
Abb. 40
