Evolution RAGE 5 Instructions D'origine page 128

ASSEMBLAGE

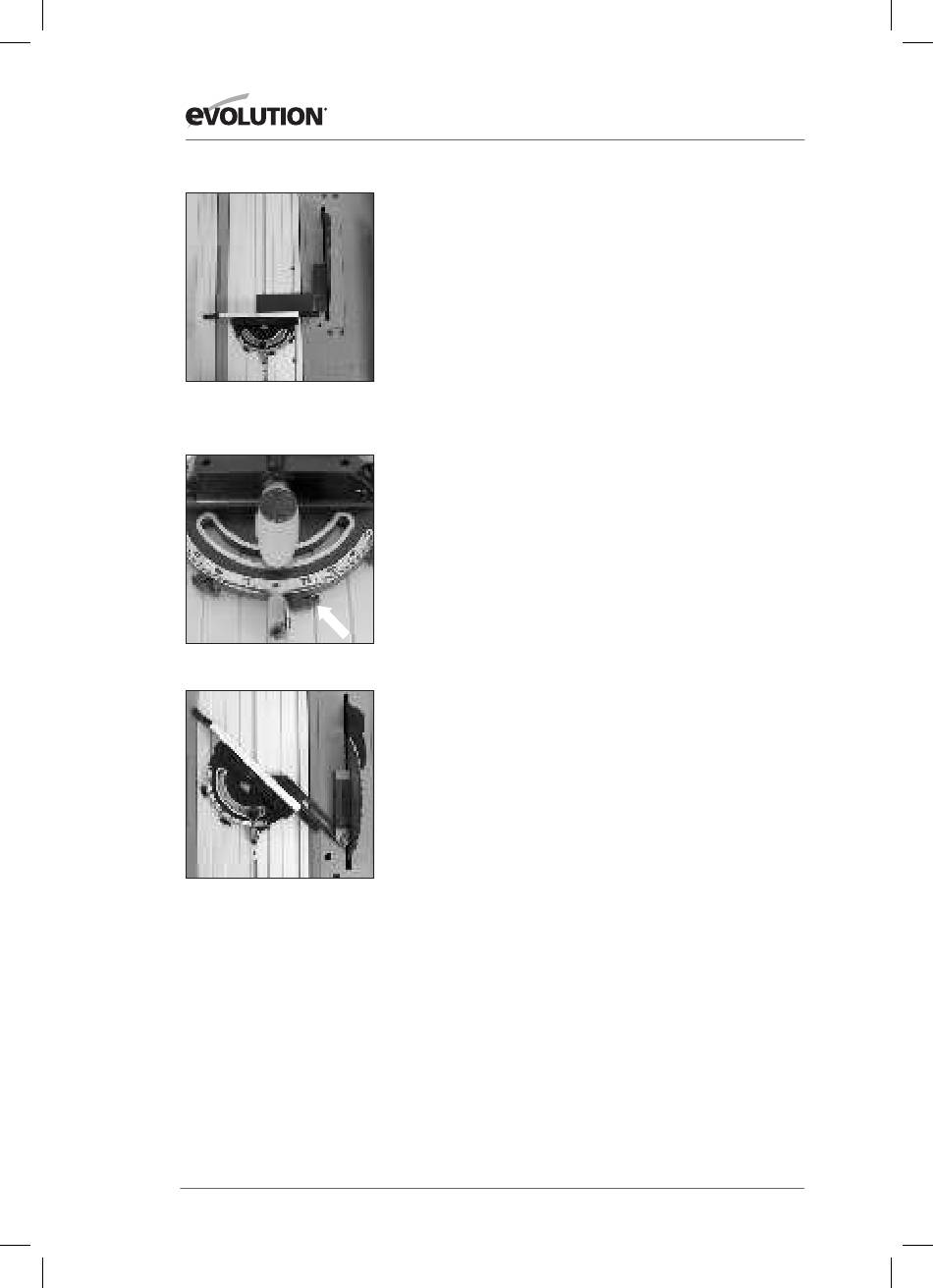

Fig. 23
(Protección de la hoja retirada para
más claridad)
Fig. 24
Fig. 25
(Protección de la hoja retirada para
más claridad)
Contrôle et réglage de la vis d'indice
Pour contrôler la précision des réglages angulaires, l'opérateur de
la scie a besoin d'une équerre de mécanicien et d'une équerre à 45°
(pas inclus dans la fourniture).
AVERTISSEMENT : Exécuter uniquement ces travaux lorsque la
fiche électrique de la scie a été débranchée de la prise murale.
Contrôle du réglage à 90° (fig. 23).
•
Régler la lame de la scie sur la position la plus haute possible.
•
Poser l'équerre de mécanicien sur l'établi de la scie, un côté
devant précisément être appuyé sur le corps de la lame de scie.
•
Contrôler si la butée d'onglet se trouve sur 90°.
•
Pousser la butée d'onglet dans sa fente en T et jusqu'à l'autre
extrémité de l'équerre de mécanicien.
•
La surface de guidage de la butée d'onglet et l'équerre de
mécanicien doivent reposer précisément l'une contre l'autre.
Pour le cas d'une adaptation nécessaire :
•
Desserrer l'écrou de fixation de la vis d'indice (fig. 24).
•
Tourner la vis d'indice dans le sens des aiguilles d'une montre ou
dans le sens opposé jusqu'à ce qu'une orientation précise le long
de l'équerre de mécanicien soit atteinte.
•
Resserrer la vis de fixation.
Contrôle du réglage à 45°
•
Régler la lame de la scie sur la position la plus haute possible.
•
Poser le rapporteur 45° sur l'établi de la scie, un côté devant
précisément être appuyé sur le corps de la lame de scie (fig. 25).
•
Contrôler si la butée d'onglet se trouve sur les réglages à 45°.
•
Pousser la butée d'onglet dans sa fente en T et jusqu'à l'autre
bord de l'équerre à 45°.
•
La surface de guidage de la butée d'onglet et le bord de
l'équerre 45° doivent reposer précisément l'une contre l'autre.
Si une adaptation est nécessaire, suivre les instructions comme
pour le réglage de l'équerre à 90°.
