ASSEMBLAGE
Réglage de la pression du levier de fixation :
•
Assurer que le levier de fixation se trouve dans la position
desserrée.
•

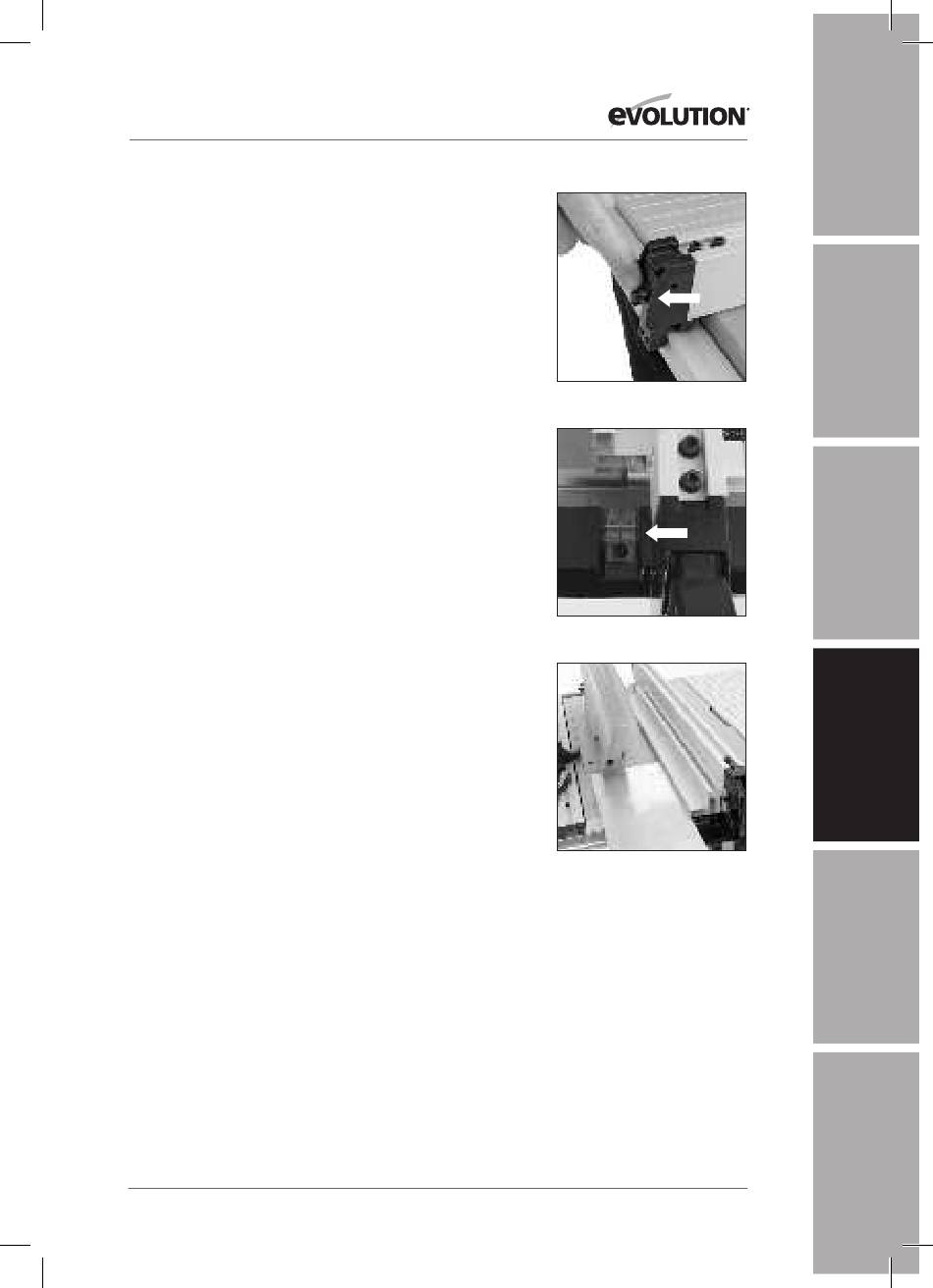

Tourner l'écrou de réglage pour la pression de serrage (fig. 15)
de la largeur d'une surface latérale de l'écrou soit dans le sens
des aiguilles d'une montre, soit dans le sens inverse.
•
Contrôler de nouveau la fonction et l'orientation de la butée
parallèle.
•
Poursuivre le réglage de l'écrou jusqu'à ce que la fonction de la
butée parallèle soit satisfaisante et que l'orientation ainsi que le
serrage soient toujours couronnés de succès, peu importe à quel
endroit la butée se trouve.
Remarque : le guidage de butée parallèle contient une « fenêtre
transparente » avec une marque de référence pour pouvoir mieux
lire l'échelle se trouvant sur le rail de butée (fig. 16).
Le réglage de la surface de guidage de la butée parallèle est
possible vers l'arrière et vers l'avant. Desserrer les deux écrous
papillons et pousser le profilé en aluminium extrudé de la surface
de guidage dans la position souhaitée. Resserrer les deux écrous
papillons.
Remarque : Nous recommandons de régler la surface de guidage
de la butée parallèle en cas normal de telle manière que l'extrémité
arrière de la surface de guidage coure à la même hauteur que
l'extrémité arrière de la lame de scie au point où elle sort de la
plaque d'établi. Il en ressort un espace libre pour la pièce à usiner
lorsqu'elle passe le long de la lame de scie.
La surface de guidage de la butée parallèle a deux positions : « en
haut » et « en bas ». La position « en bas » peut être très utile lors de
la coupe de plaques de matériau très fin car elle offre à l'opérateur
une meilleure visibilité de la pièce à usiner lorsqu'elle traverse la
lame de scie (fig. 17).
Fig. 15
Fig. 16
Fig. 17
