ZUSAMMENBAU
Sollte eine falsche Ausrichtung vorliegen, ist möglicherweise der
Druck, der vom Feststellhebel des Parallelanschlags ausgeübt wird,
fehlerhaft.
Einstellen des Feststellhebeldrucks:
•
Stellen Sie sicher, dass sich der Feststellhebel in gelöster Position
befindet.
•

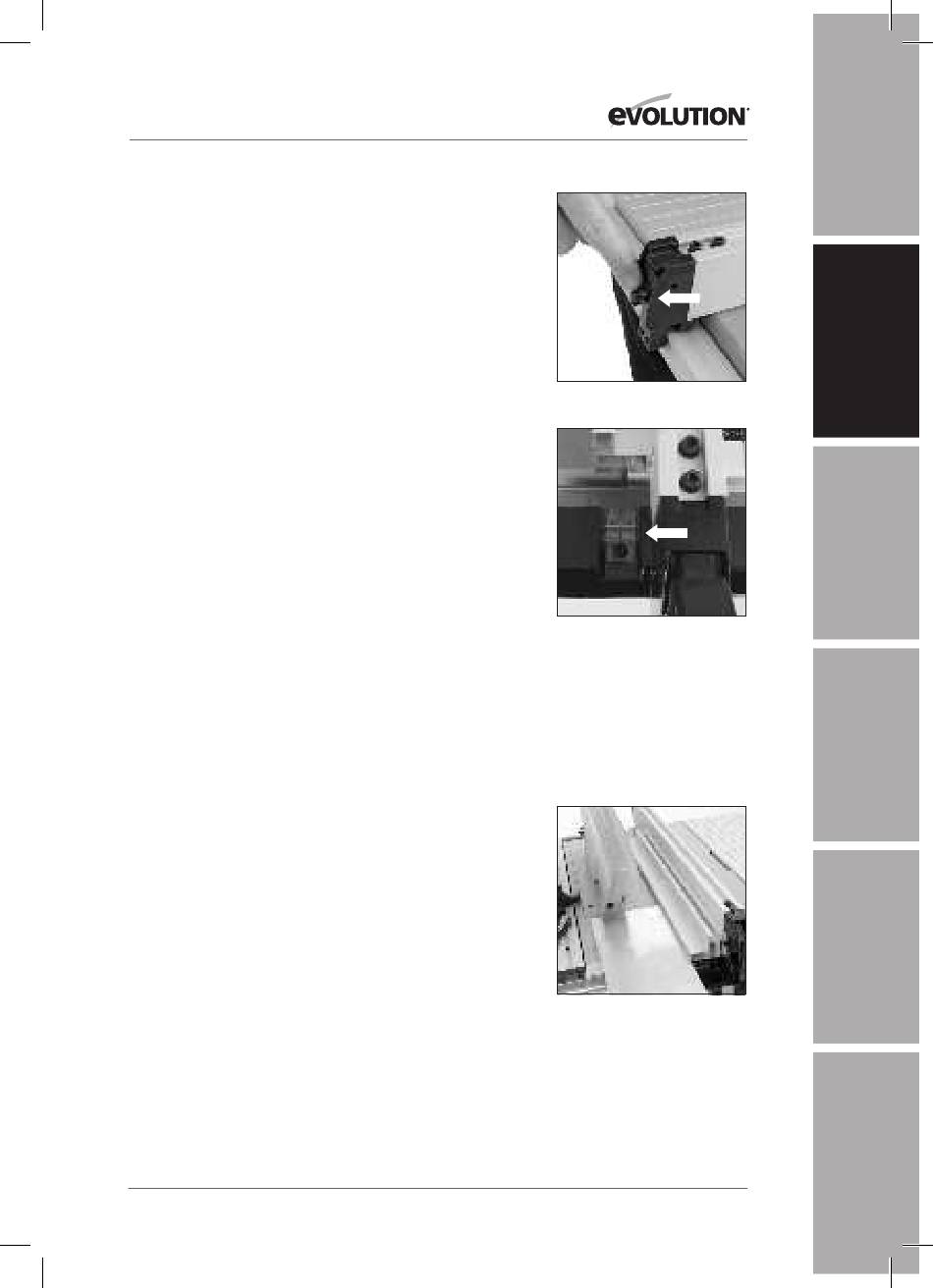

Drehen Sie die Einstellmutter für den Klemmdruck (Abb. 15)
um die Breite einer Seitenfläche der Mutter entweder mit oder
entgegen dem Uhrzeigersinn.
•
Kontrollieren Sie die Funktion und Ausrichtung des
Parallelanschlags erneut.
•
Setzen Sie die Einstellung der Mutter fort, bis die Funktion des
Parallelanschlags zufriedenstellend und die Ausrichtung sowie
das Einklemmen immer erfolgreich ist, ganz gleich, an welcher
Stelle sich der Anschlag befindet.
Hinweis: Die Parallelanschlagführung enthält ein „transparentes
Fenster" mit einer Referenzmarke, um die auf der Anschlagschiene
befindliche Skala besser lesen zu können (Abb. 16).
Die Einstellung der Führungsfläche des Parallelanschlags ist
nach hinten und nach vorne möglich. Lösen Sie die beiden
Flügelmuttern und schieben Sie das extrudierte Aluminiumprofil
der Führungsfläche in die gewünschte Position. Die beiden
Flügelmuttern wieder fest anziehen.
Hinweis: Wir empfehlen, die Führungsfläche des Parallelanschlags
im Normalfall so einzustellen, dass das hintere Ende der
Führungsfläche auf gleicher Höhe mit dem hinteren Ende des
Sägeblatts an der Stelle verläuft, an der es aus der Tischplatte tritt.
Dadurch entsteht Spielraum für das Werkstück, wenn es entlang des
Sägeblatts durchläuft.
Die Führungsfläche des Parallelanschlags hat zwei Positionen:
„oben" und „unten". Die Position „unten" kann sehr hilfreich beim
Schneiden von dünnen Materialplatten sein, da es dem Bediener
eine bessere Sicht des Werkstücks bietet, wenn es das Sägeblatt
durchläuft (Abb. 17).
Abb. 15
Abb. 16
Abb. 17
