Assemblage Et Préparation - Evolution RAGE3 Traduction Des Instructions D'origine

(7.1)
1
ASSEMBLAGE ET pRépARATiON
2
3
aVerTisseMenT:
4
débrancher la fiche électrique de la scie de la prise électrique
murale.
5
remarque: il est recommandé de toujours lire toutes les
6
7
instructions avant la mise en service de la scie.
8
9
(7.2)

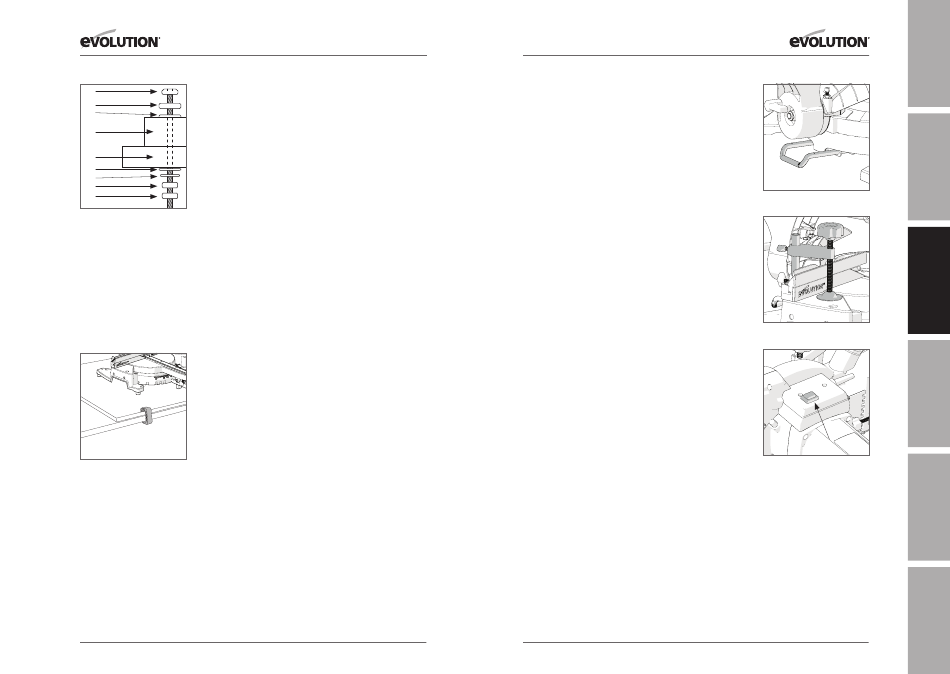

Montage permanent de la scie à onglet
Fig. 1
Disposer la scie à l'endroit désiré sur un établie ou sur un
support machine approprié pour réduire le risque de blessure
1. Vis hexagonale
en raison de mouvements imprévisibles de la scie. L'embase de
2. Disque à ressort
la scie a quatre alésages de montage. La scie est fixée au moyen
3. Rondelle plate
de vis appropriées (non fournies). Si la scie est utilisée à un seul
4. Embase scie à onglet
endroit, elle peut être fixée avec des fixations appropriées (non
5. Établi
fournies) sur l'établi. Utiliser les disques et écrous de fixation en
6. Rondelle plate
dessous de l'établi. (Fig. 1)
7. Disque à ressort
8. Écrou hexagonale
• Pour éviter les blessures par de petites pièces projetées,
9. Contre-écrou
disposer la scie de telle manière que d'autres personnes ou
observateurs ne puissent pas séjourner près de (ou derrière)
la scie.
• Disposer la scie sur une surface fixe et plane avec
suffisamment d'espace pour la manipulation et un soutien
correct de la pièce à usiner.
• Assurer que la scie est bien fixée, horizontale et ne bouge pas.
• Visser ou serrer la scie de manière sûre sur la table de
machine ou l'établi.
(7.3)
pour une utilisation portable :
Fig. 2
• Fixer la scie au moyen de fixations appropriées (non
fournies sur un panneau de bois stratifié ou MDF de 18 mm
d'épaisseur (dimensions recommandées 800 x 500 mm).
• Il est possible que les rondelles, les écrous etc. doivent être
enfoncées sur le côté inférieur de la plaque de montage en
bois stratifié ou MDF afin d'éviter une surface de travail qui ne
soit pas plane.
• Utiliser les pinces G pour la fixation de la plaque de montage
sur la surface de travail. (Fig. 2)
98
www.evolutionpowertools.com
avant de procéder aux réglages, toujours
www.evolutionpowertools.com
remarque: certaines machines sont équipées au dos d'un bras
de stabilisation qui se trouve directement sous le point rotatif
pour l'angle d'inclinaison.
Si l'appareil est équipé en conséquence, le bras doit être sorti de
l'embase, en particulier si la machine est utilisée autonome sur
un établi. (Fig. 3)
Ce bras assure une stabilité particulièrement bonne et empêche
que la machine ne tombe en cas de désolidarisation brutale de
la tête de coupe.
(7.4)
pince à pièce à usiner (Fig. 4)
Un socle de serrage est inséré dans la butée de la machine des
deux côtés à l'arrière. Ces socles de serrage sont prévus pour le
positionnement de la pince à pièce à usiner.
• Mettre la pince sur le socle qui est le mieux approprié pour le
travail de coupe et s'assurer qu'il est complètement enfoncé
vers le bas.
• Serrer le pommeau de fixation de la butée pour fixer la tige
de la pince dans le socle.
• Appuyer la pièce à usiner à couper sur la table de scie contre
la butée et dans la position souhaitée.
• Régler la pince au moyen du pommeau de fixation ainsi
que de la manivelle de telle sorte que la pièce à usiner soit
maintenue sûrement sur la table de scie.
Procéder à une « Marche d'essai » avec la machine hors service.
La pince ne doit ce faisant pas gêner la voie de la lame de scie ni
se trouver dans le parcours d'autres pièces de la tête de coupe
en état abaissé.
Laser
Cette machine est équipée d'un guidage de coupe laser.
L'utilisateur a ainsi la possibilité de déterminer la course de la
lame de scie à travers la pièce à usiner. L'interrupteur marche/
arrêt pour le guidage laser se trouve en haut sur le logement du
moteur. (Fig. 5)
Éviter le contact direct des yeux avec le rayon laser et ne pas
utiliser un matériau qui pourrait refléter le rayon laser.
