ZUSAMMENBAU

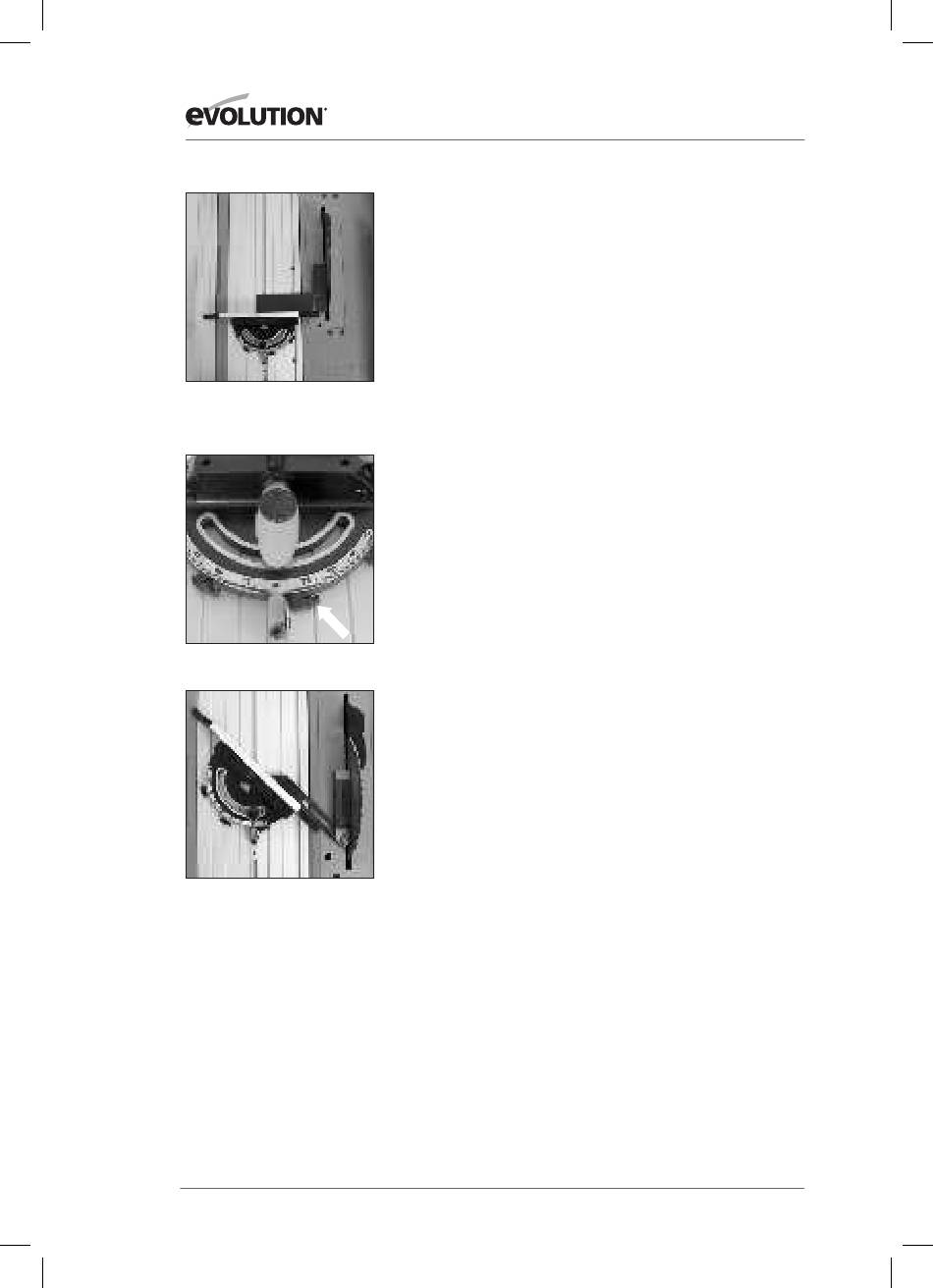

Abb. 23
(Zur besseren Sicht wurde der
Sägeblattschutz entfernt)
Abb. 24
Abb. 25
(Zur besseren Sicht wurde der
Sägeblattschutz entfernt)
Kontrolle und Einstellen der Indexschraube
Zur Kontrolle der Präzision der Winkeleinstellungen benötigt der
Bediener der Säge einen Schlosserwinkel und einen 45°-Winkel
(nicht im Lieferumfang enthalten).
WARNUNG: Diese Arbeiten nur dann durchführen, wenn der
Netzstecker der Säge aus der Steckdose gezogen ist.
Kontrolle der 90°-Einstellung (Abb. 23).
•
Das Sägeblatt auf die höchstmögliche Position einstellen.
•
Den Schlosserwinkel auf den Sägetisch legen, wobei eine Seite
ganz genau an den Körper des Sägeblatts angelegt werden
muss.
•
Kontrollieren Sie, ob sich der Gehrungsanschlag auf 90° befindet.
•
Schieben Sie den Gehrungsanschlag in seinen T-Schlitz und bis
zum anderen Ende des Schlosserwinkels.
•
Die Führungsfläche des Gehrungsanschlags und der
Schlosserwinkel müssen genau aneinander anliegen.
Für den Fall einer erforderlichen Anpassung:
•
Lösen Sie die Feststellmutter der Indexschraube (Fig. 24).
•
Drehen Sie die Indexschraube im oder gegen den Uhrzeigersinn,
bis eine präzise Ausrichtung entlang des Schlosserwinkels
erreicht ist.
•
Die Feststellschraube wieder anziehen.
Kontrolle der 45°- Einstellung
•
Das Sägeblatt auf die höchstmögliche Position einstellen.
•
•Den 45°- Winkelmesser auf den Sägetisch legen, wobei eine
Seite ganz genau an den Körper des Sägeblatts angelegt werden
muss (Abb. 25).
•
Kontrollieren Sie, ob sich der Gehrungsanschlag auf einer der
45°- Einstellungen befindet.
•
Schieben Sie den Gehrungsanschlag in seinen T-Schlitz und bis
zur Kante des 45°-Winkels.
•
Die Führungsfläche des Gehrungsanschlags und die Kante des
45°- Winkels müssen genau aneinander anliegen.
Wenn eine Anpassung erforderlich ist, den Anweisungen wie bei
der Einstellung des 90°-Winkels folgen.
