ZUSAMMENBAU

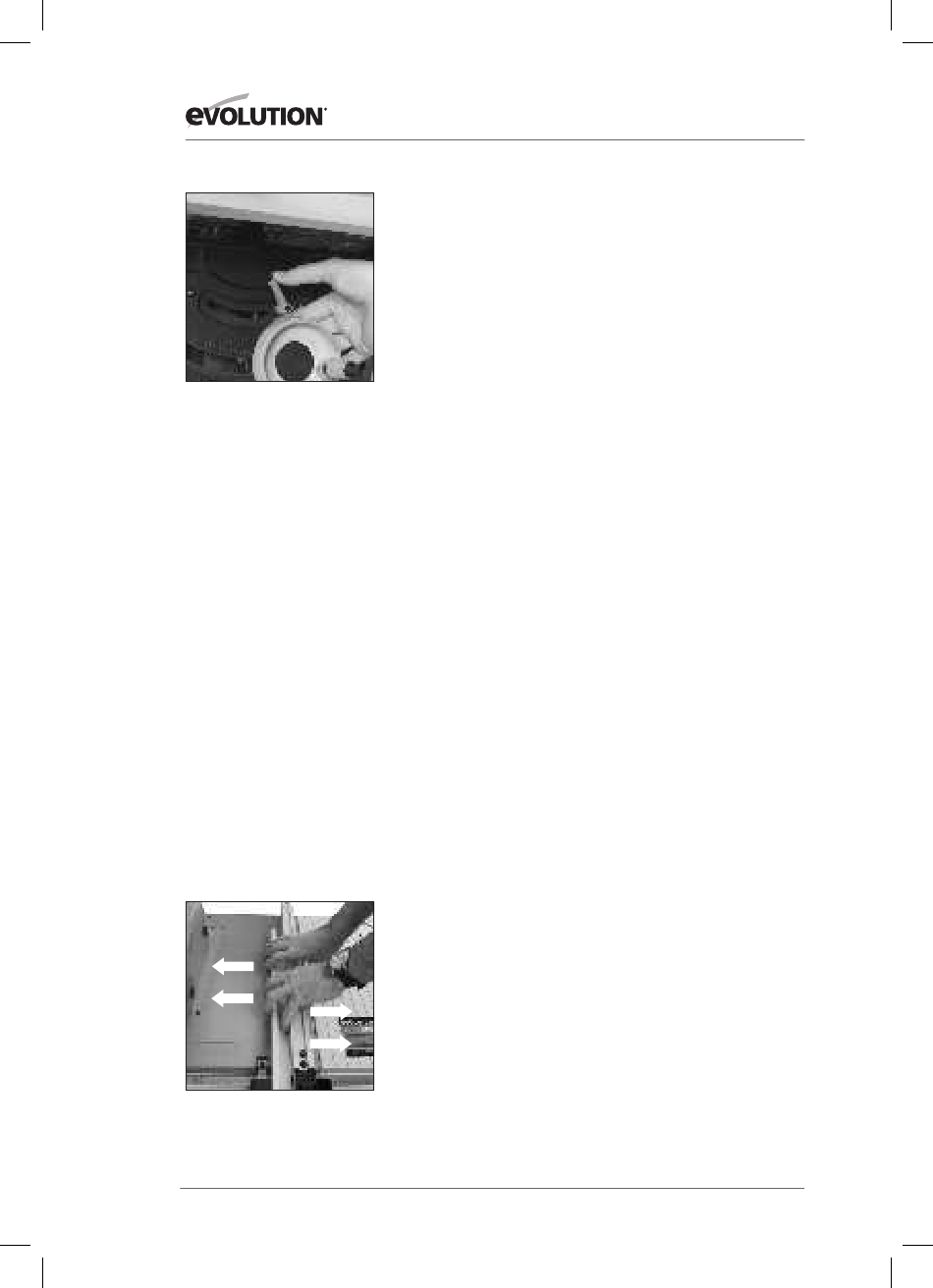

Abb. 13
Abb. 14
3. Neigen des Sägeblatts
Das Sägeblatt kann bis zu 45° nach links geneigt werden.
• Die Feststellschraube für den Neigungswinkel (Abb. 13) durch
Drehen des Feststellhebels für den Neigungswinkel lösen.
• Das Handrad gegen seine Feder drücken, bis es in die Zahnstange
greift.
• Stellen Sie den benötigten Winkel mit dem Handrad ein. Hinter
dem Handrad befindet sich ein Winkelmesser als Einstellungshilfe.
• Die Feststellschraube für den Neigungswinkel festdrehen, wenn
der benötigte Winkel erreicht ist.
• Lassen Sie das Handrad in seine „ normale" Position zurückkehren.
Hinweis: Der Feststeller für den Neigungswinkel ist federbelastet
und einstellbar. Dadurch lässt er sich auf die Feststellschraube
umstellen.
•
Den Festeller herausziehen und auf die gewünschte Position
bringen.
•
Den Feststeller lösen und der Feder ermöglichen, den Festeller
wieder neu einrasten zu lassen.
Eine Neupositionierung kann erforderlich sein, um ein Blockieren
des Handrads der Säge zu vermeiden, wenn das Sägeblatt geneigt
ist.
4. Parallelanschlagführung
Diese Säge hat einen zweiteiligen Parallelanschlag. Wir empfehlen,
den Parallelanschlag im Normalfall in Verbindung mit seiner
einstellbaren Führungsfläche zu verwenden.
Der Parallelanschlag muss auf der rechten Seite des Sägeblatts
angebracht werden und wird mit dem Feststellhebel am Platz
gehalten. Zum Befestigen nach unten drücken, zum Lösen nach
oben ziehen.
Ziehen oder drücken Sie in der Mitte des Anschlags, um ihn bei
einer Neupositionierung in die gewünschte Position zu bringen
(Abb. 14).
Die Genauigkeit und Geschwindigkeit der Einstellung ist bei Fassen
der Mitte des Anschlags besser. Das Klemmsystem dient zum
korrekten Ausrichten des Anschlags, wenn der Feststellhebel nach
unten gedrückt ist.
Führen Sie eine Sichtprüfung der Ausrichtung durch, indem Sie jede
Seite des Anschlags mit einer beliebigen „Linie", die über den Tisch
verläuft, prüfen.
