MONTAJE
Para utilizar el dispositivo de indexación rápida:
•
90˚ – Asegúrese de que la ‹placa de tope› está en la
posición bajada y que el tornillo de indexación de 90˚ está
descansando contra su lado derecho. (Fig. 20)
•
45˚ Iz. – Abra la ‹placa de tope› pivotándola hacia arriba.
Afloje el asa de bloqueo vertical y gire el calibre de inglete
de forma que el tornillo de indexación de 45˚ lz. atraviese la
‹placa de tope›. Cierre la ‹placa de tope› y mueva el tornillo de
indexación de 45˚ Iz. para que repose contra el lado derecho
de la ‹placa de tope› cerrada. Apriete el asa.
•
45˚ Der. – Abra la ‹placa de tope› pivotándola hacia arriba.
Afloje el asa de bloqueo vertical y gire la de caja inglete
de forma que el tornillo de indexación de 90˚ atraviese la
‹placa de tope›. Cierre la ‹placa de tope› y mueva el tornillo
de indexación de 45˚ Der. para que repose contra el lado
derecho de la ‹placa de tope›.
Nota: Cada uno de los tornillos de indexación viene ajustado
de fábrica respecto a la precisión angular. Todos los tornillos de
indexación pueden ajustarse si es necesario. La ‹placa de tope›
debe girar fácilmente. Es importante que el estampado perforado
de la placa (Fig. 21), que evita que gire en exceso y choque
potencialmente con la ranura en ‚ T ' , se compruebe y ajuste.
Para comprobar y ajustar la ‚placa de tope':
•
Gire hacia delante la ‚placa de tope' .
•
Compruebe visualmente que el estampado perforado está
reposando sobre el puntero de indexación de plástico para
evitar una sobrerotación.
•
Si es necesario ajuste el tornillo de montaje de la ‹placa de
tope› de forma que la placa se mueva fácilmente y que el
estampado repose siempre encima pero sin poder deslizarse
más allá del puntero de indexación. (Fig. 22)

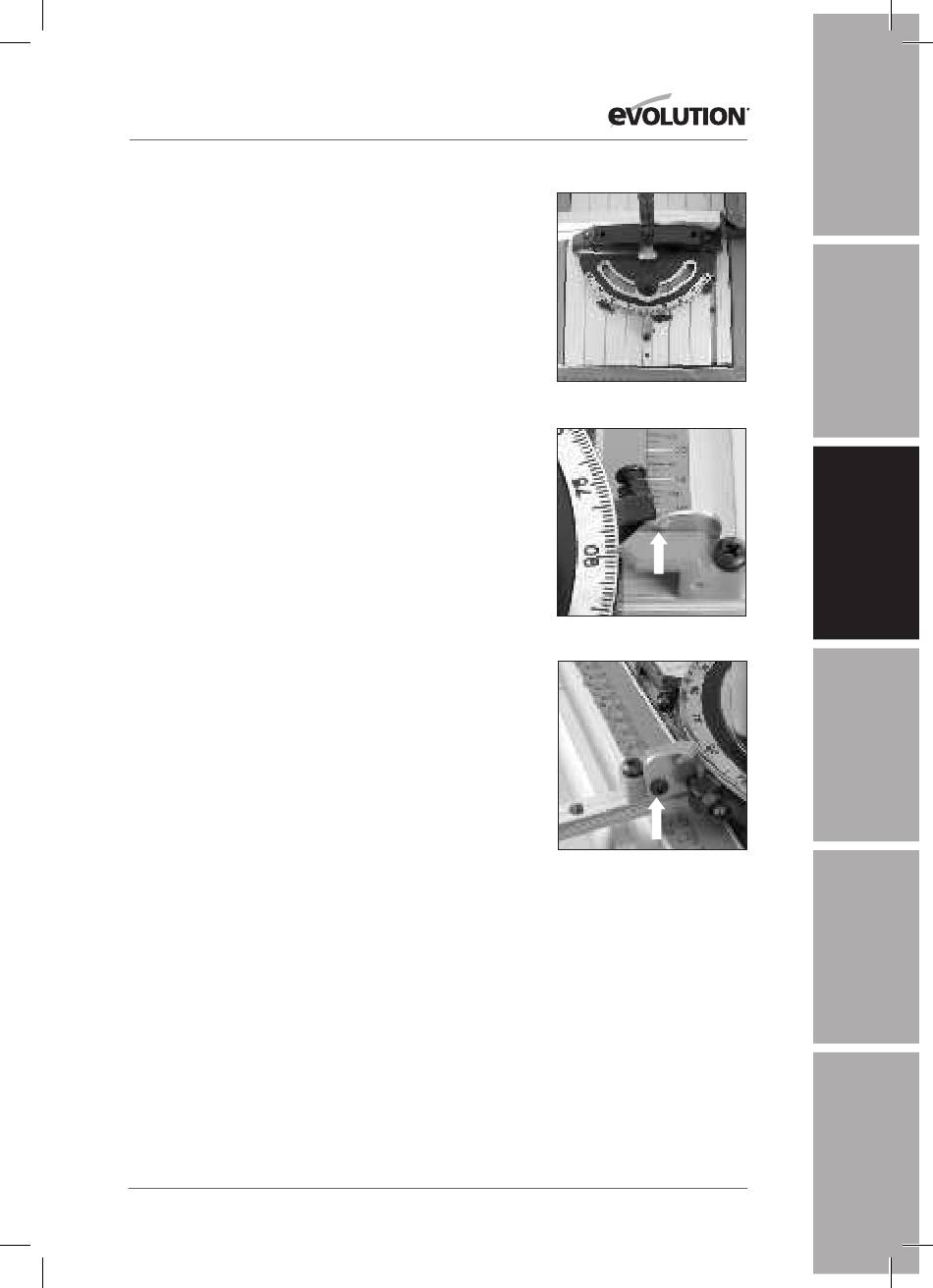

Fig. 20
Fig. 21
Fig. 22
