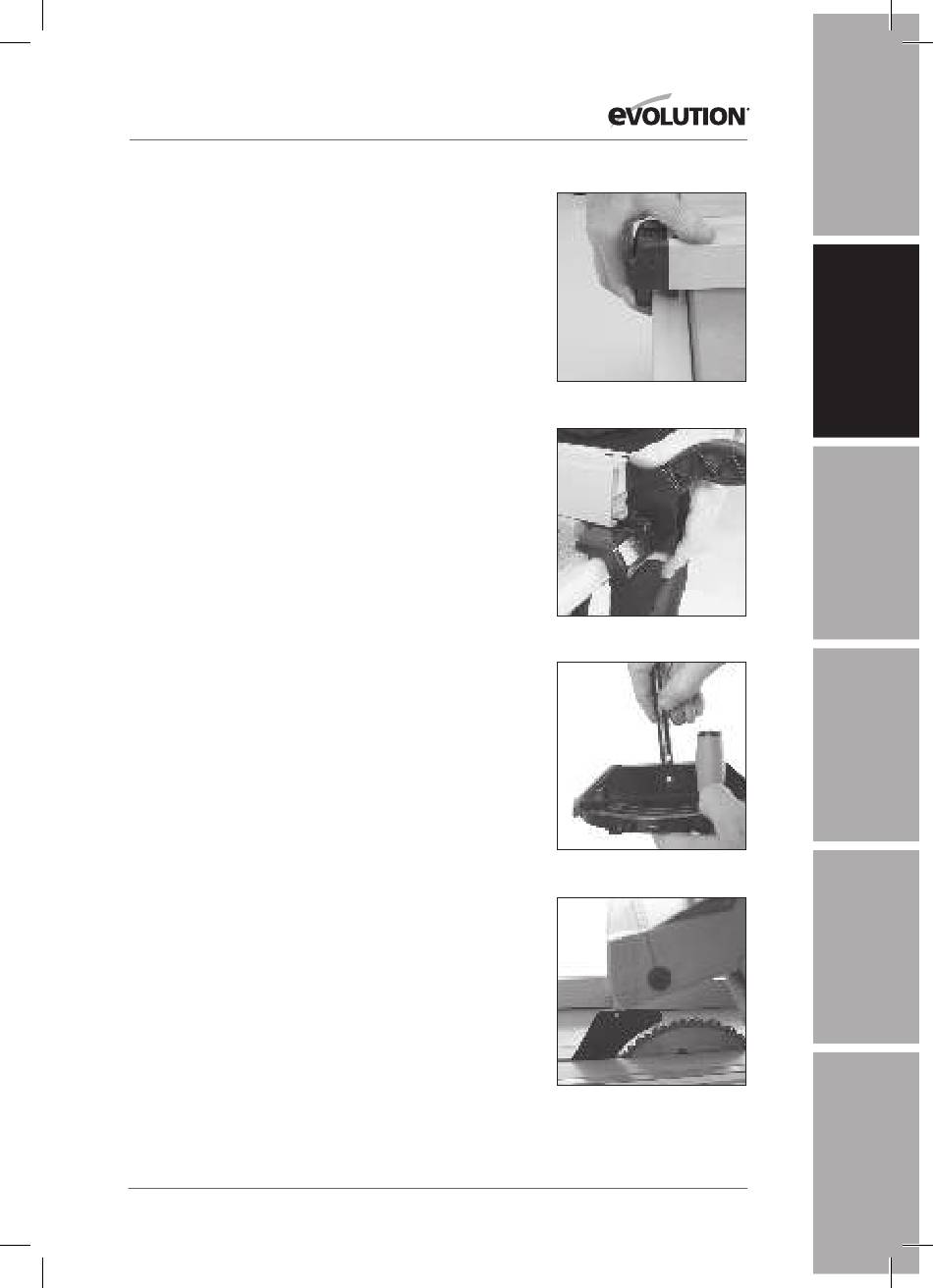

ZUSAMMENBAU
Befestigen des zusammengesetzten Parallelanschlags an
der Säge:
•
Hängen Sie das hintere Ende der Parallelanschlagführung über
die hintere Parallelanschlagschiene ein (Abb. 6A).
•
Setzen Sie das vordere Teil des Parallelanschlags über die
vordere Parallelanschlagschiene, mit dem Griff in seiner oberen
Position (Abb. 6B).
•
Drücken Sie den Griff nach unten, um den Parallelanschlag
einzurasten.
4. Der Gehrungsanschlag
•
Der Gehrungsanschlag hat eine einstellbare Führungsfläche.
•
Setzen Sie den Stift der Werkstückklemme in die Fassung in der
Haupteinheit des Gehrungsanschlags.
•
Stellen Sie sicher, dass die Öffnung im Stift und die Öffnung
in der vertikalen Fläche des Gehrungsanschlags aufeinander
ausgerichtet sind (Abb. 7).
•
Befestigen Sie die Führungsfläche am Gehrungsanschlag, indem
Sie die Befestigungsschraube durch die Öffnung in der vertikalen
Fläche des Gehrungsanschlags und derjenigen im Stift schieben.
•
Drehen Sie die Flügelschraubenmutter auf die Befestigungsschraube.
•
Der Gehrungsanschlag wird auf der linken Werktischseite verwendet
und verläuft in einem umgekehrten T-Schlitz der Tischplatte.
5. Sägeblattschutz
Diese Säge wird mit einem vollständig mit Seitenschutz versehenen
Sägeblattschutz geliefert. Dieser Schutz muss an dem Spaltkeil des
Sägeblatts befestigt werden. Die Säge darf niemals ohne diesen
Schutz verwendet werden.
Hinweis: Die einzelnen Loch in der Nähe der oberen Kante der
Spaltkeil dient als Befestigungspunkt für den Blattschutz.
WARNUNG:
Der Netzstecker der Säge muss gezogen sein,
wenn der Sägeblattschutz montiert wird.
Befestigung des Sägeblattschutzes:
•
Stellen Sie das Sägeblatt ganz nach oben (s. Betrieb, Punkt 2),
um den Spaltkeil vollständig freizulegen.
•
Entfernen Sie den Aufnahmebolzen, Unterlegscheibe und
Flügelmutter aus den Blattschutz Montage.
•
Bieten Sie den Blattschutz und auf den Spaltkeil sicherzustellen,
dass das Loch durch den Blattschutz Montagelinien mit dem
Loch in der Spaltkeil. (Abb. 8)
•
Der Aufnahmebolzen sollte durch den Blattschutz Montage
und das Loch in der Spaltkeil und der Unterlegscheibe und
Flügelmutter auf der einen Seite eingepasst werden. Der Blade
Wache muss sich leicht und gleichmäßig auf der Spaltkeil zu
bewegen, also nicht diese Flügelmutter fest anziehen.
Abb. 6A
Abb. 6B
Abb. 7
Abb. 8
