ASSEMBLAGE

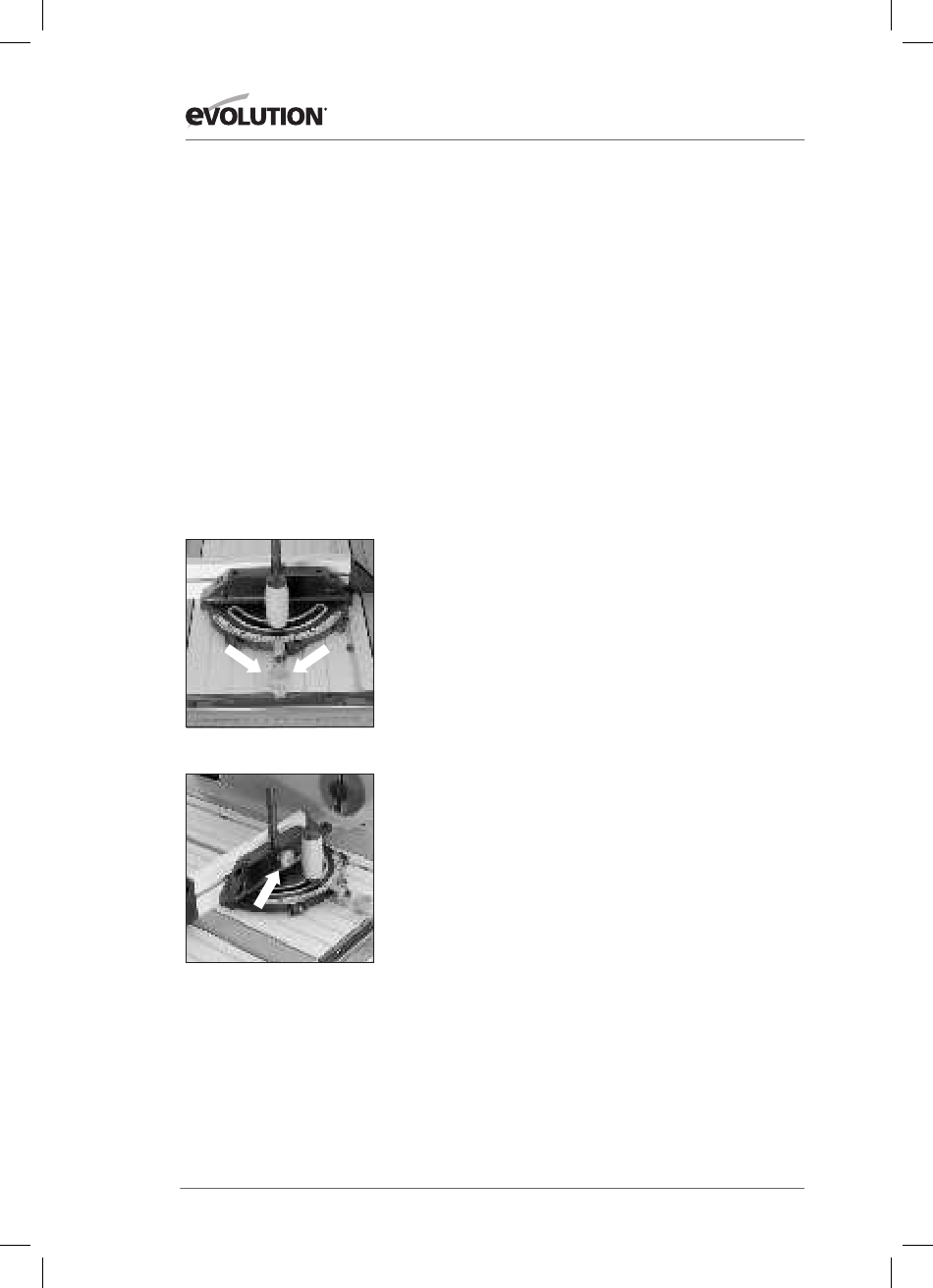

Fig. 18
Fig. 19
Repositionnement de la surface
de guidage de la butée parallèle :
•
Desserrer les deux écrous papillons sur le côté droit de la butée
parallèle.
•
Sortir la partie extrudée de la surface de guidage en la poussant.
•
Fixer la surface de guidage dans la position « en bas ».
•
Régler la surface de guidage comme cela est nécessaire et serrer
les deux écrous papillons.
•
Lorsque la procédure de coupe est terminée, ramener la surface
de guidage dans la position « en haut ».
5. Butée d'onglet
La butée d'onglet est utilisée sur la partie gauche de l'établi et se
déplace dans une fente en T inversée dans le chariot de poussée.
Tourner la poignée verticale dans le sens inverse à celui des
aiguilles d'une montre pour desserrer la butée d'onglet et régler
l'angle d'onglet nécessaire. Tourner la poignée dans le sens des
aiguilles d'une montre pour fixer la butée d'onglet dans l'angle
sélectionné.
Remarque : nous recommandons de retirer la vis de fixation du
chariot de la butée d'onglet (fig. 18) et de la conserver en toute
sécurité en dehors de la scie pour une utilisation ultérieure de la
butée d'onglet avec le chariot « fixé ».
Nous recommandons en outre d'enlever le serrage de pièce à
usiner de la butée d'onglet et de le conserver en toute sécurité
lorsque la scie est utilisée avec un chariot « fixé ».
Remarque : La surface de guidage extrudée de la butée d'onglet
doit être réglée de telle manière qu'elle se trouve à proximité de
la protection de la lame de scie sans la gêner toutefois. Le réglage
est effectué par desserrage des écrous papillon et déplacement
de la surface de guidage dans la position requise. Resserrer l'écrou
papillon (fig. 19).
La butée d'onglet peut être réglée sur tout angle entre 60° gauche
et 60° droite.
Avec 90°, 45° gauche et 45° droite, des positions d'indice rapide
sont intégrées dans la construction.
