MONTAGE

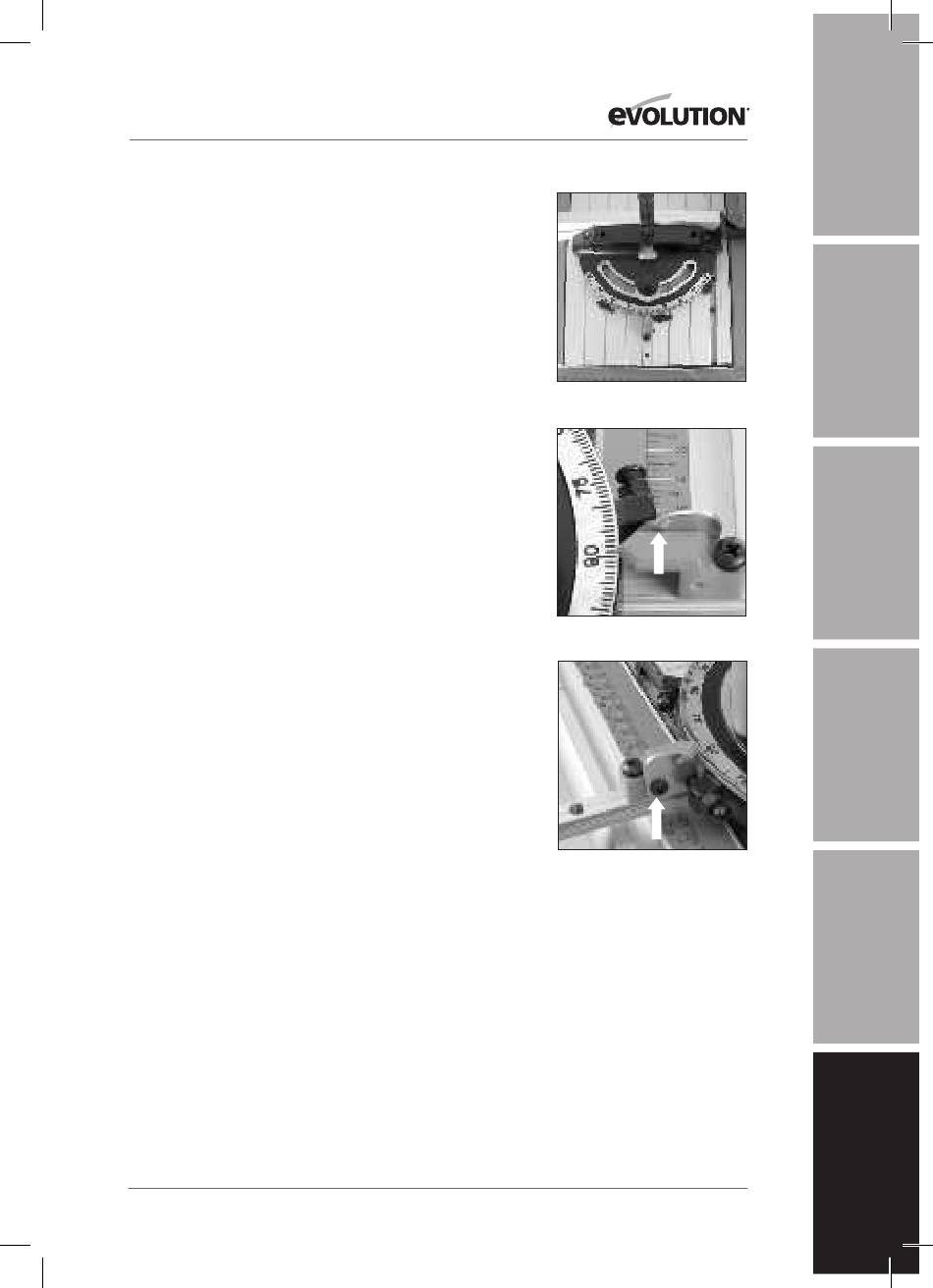

Het gebruik van de ingebouwde referentie faciliteit:
•
90
o
- Zorg ervoor dat de 'stopplaat' in de onderste stand staat en
referentieschroef rust tegen de rechterkant. (Fig. 20)
dat de 90
o
•
45
o
Links – Open de 'stopplaat' door deze naar boven te
draaien. Draai de verticale vergrendelingshendel los en draai
de verstekgeleider dusdanig dat de 45
net in de 'stopplaat' valt. Sluit de 'stopplaat' en laat de 45
referentieschroef rusten tegen de rechterkant van de gesloten
'stopplaat' . Zet de hendel vast.
•
45
o
Rechts – Open de 'stopplaat' door deze naar boven te
draaien. Draai de verticale vergrendelingshendel los en draai
de verstekgeleider dusdanig dat de 90
net in de 'stopplaat' valt. Sluit de 'stopplaat' en laat de 45
Rechts referentieschroef rusten tegen de rechterkant van de
gesloten 'stopplaat' .
Opmerking: Alle referentieschroeven zijn in de fabriek
ingesteld op hoeknauwkeurigheid. Alle schroeven kunnen
indien nodig worden aangepast.
De 'stopplaat' moet gemakkelijk kunnen draaien. Het is
belangrijk dat stempel op de plaat (Fig. 21), die voorkomt dat
het doordraait en dat de 'T' gleuf vervuild raakt, gecontroleerd
en aangepast wordt.
Controle en aanpassen van de 'stopplaat'
• Draai de 'stopplaat' naar boven.
• Controleer visueel dat de stempel op de plastic
referentiewijzer rust en zodoende doordraaien voorkomt.
• Indien nodig, pas de 'stopplaat' montageschroef dusdanig aan
dat de plaat gemakkelijk beweegt en de stempel altijd rust op,
maar niet voorbij de plastic referentiewijzer kan komen.
(Fig. 22)
Links referentieschroef
o
o
Links
o
referentieschroef
o
199
Fig. 20
Fig. 21
Fig. 22
