Evolution RAGE 5 Instructions D'origine page 198

MONTAGE

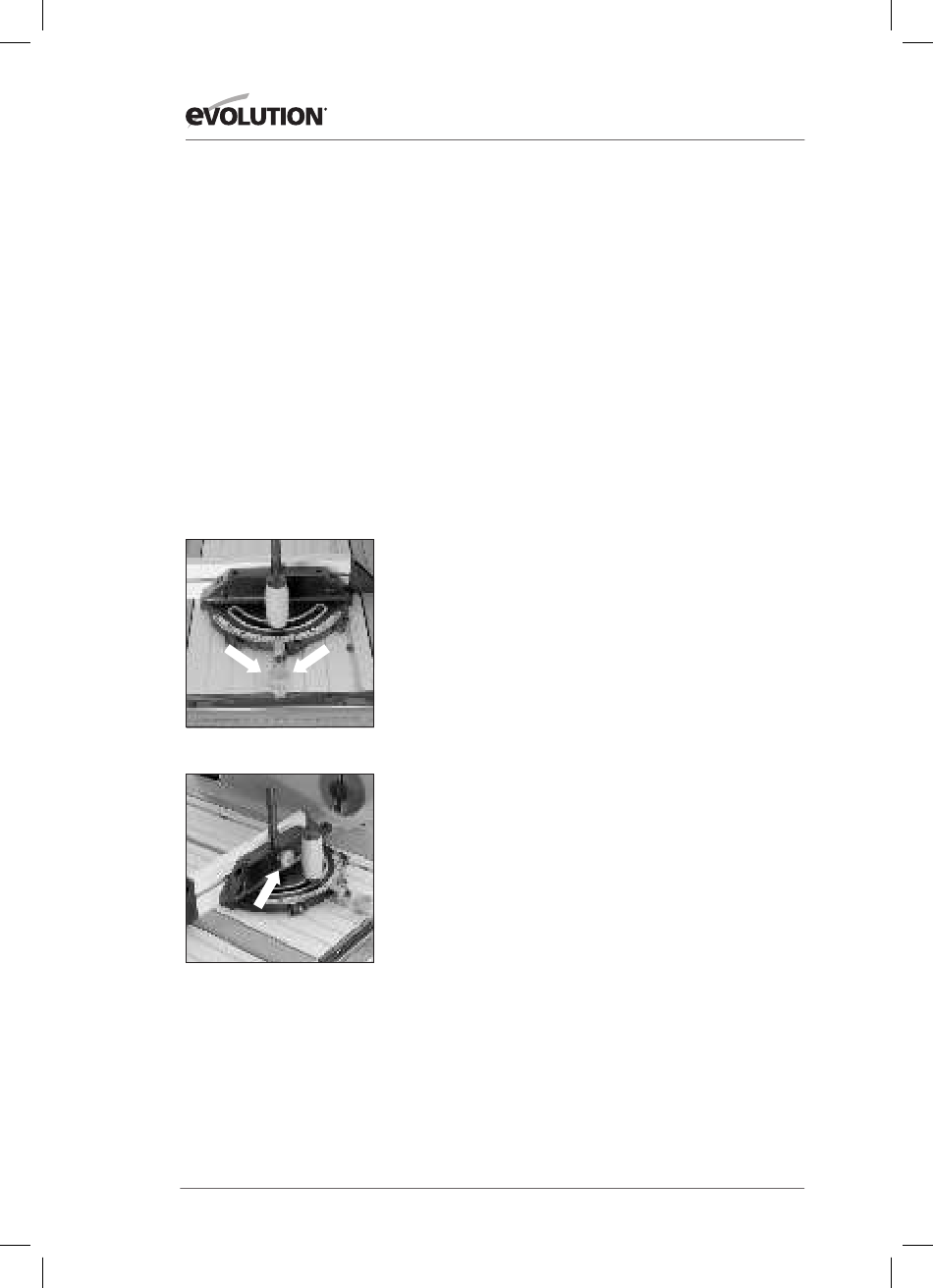

Fig. 18
Fig. 19
Het herpositioneren van het parallelaanslagfront:
•
Draai de twee vleugelmoeren aan de rechterkant van de
parallelaanslag los.
•
Schuif het parallelaanslagfront uit.
•
Plaats het parallelaanslagfront terug in de 'Lage' stand.
•
Stel in, maak passend en draai de twee vleugelmoeren vast.
•
Ga terug naar de normale 'Hoge' stand als het zagen klaar is.
5. Verstekgeleider
De verstekgeleider wordt aan de linkerkant van de tafel gebruikt
en valt in een omgekeerde T-sleuf in het schuifrailsysteem van
het tafelblad.
Draai de verticale handgreep tegen de klok in om de
verstekgeleider te ontgrendelen en aan te passen aan de
gewenste verstekhoek. Draai de hendel met de klok mee
om de verstekgeleider vast te zetten in de gekozen hoek.
Opmerking: Wij raden aan om de vergrendelingsschroef van de
verstekgeleider (Fig. 18) te verwijderen en goed te bewaren voor
toekomstig gebruik wanneer de verstekgeleider gebruikt wordt
met het schuifrailsysteem in 'gesloten' stand.
We raden verder aan om de indrukklem van de verstekgeleider te
verwijderen en goed te bewaren wanneer de machine gebruikt
word met het schuifrailsysteem in 'gesloten' stand.
Opmerking: De geëxtrudeerde aluminium frontplaat van de
verstekgeleider moet dusdanig worden ingesteld dat het zich
dicht bij de beschermkap bevindt, maar deze niet raakt. Pas
deze aan door de vingermoer los te draaien en de frontplaat in
de gewenste positie te schuiven. Zet de vingermoer goed vast.
(Fig. 19)
De verstekgeleider kan op iedere hoek tussen 60
rechts ingesteld worden.
Het ontwerp heeft een aantal ingebouwde referentiestanden
voor 90 , 45 links en 45 rechts.
o o o
198
www.evolutionpowertools.com
o links en 60 o
