ZUSAMMENBAU

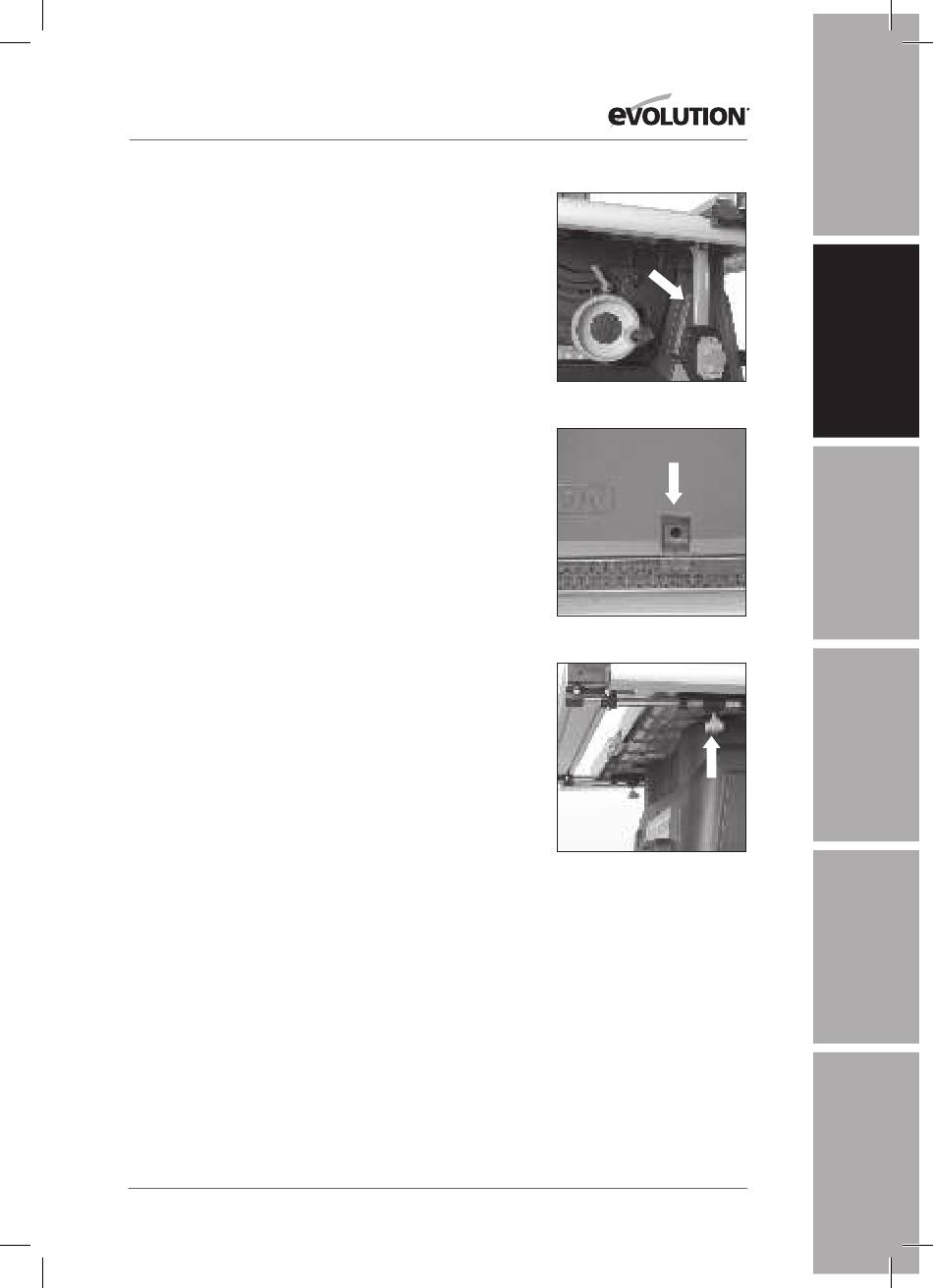

6. Multifunktions-Sägetisch
Diese Tischkreissäge ist mit einem vielseitigen Tisch für zahlreiche
Einstellungen ausgerüstet, die hilfreich sind für die Effizienz und
Sicherheit des Bedieners.
Tischverlängerungen
Der Tisch lässt sich sowohl auf der rechten wie auf der linken Seite
verlängern, um ggf. als zusätzliche Stütze für das Werkstück zu
dienen. Beide Seiten des Tischs können gleichzeitig verlängert
werden, oder auch nur eine, je nach Erfordernissen.
Tischverlängerung auf der rechten Seite:
•
Den Feststellhebel für die Tischverlängerung, der sich direkt über
dem Ein-/Aus-Schalter befindet, nach oben ziehen (Abb. 26).
•
Setzen Sie die Tischverlängerung ein, um die notwendige
Werkstückstütze herzustellen.
•
Drücken Sie den Feststellhebel nach unten, um die
Tischverlängerung in der erforderlichen Position zu arretieren.
•
Befestigen Sie den Parallelanschlag wieder und/oder stellen Sie
ihn nach Bedarf ein.
•
Nach beendetem Sägevorgang den Tisch wieder in seine
normale Einstellungen bringen.
Hinweis: Die Schiene des Anschlags „folgt" der rechten
Tischerweiterung, wenn diese eingesetzt wird. In der Vorderkante
des Tischs ist zur besseren Einstellung ein Fenster mit
Referenzmarke integriert (Abb. 27).
Tischverlängerung auf der linken Seite:
•
Lösen Sie die beiden Feststellknöpfe (einer vorne und einer
auf der Rückseite der Säge) unterhalb der linken Seite des
Sägetischs (Abb. 28).
•
Ziehen Sie die Tischverlängerung heraus.
•
Drehen Sie die Feststellknöpfe fest.
•
Nach beendetem Sägevorgang den Tisch wieder in seine
normale Einstellungen bringen.
Abb. 26
Abb. 27
Abb. 28
