MONTAGGIO
Utilizzo del dispositivo di posizionamento rapido:
•
90° – Assicurarsi che la "battuta di finecorsa" si trovi in posizione
inferiore e che la vite di posizionamento a 90° si trovi sul proprio
lato destro (Fig. 20).
•
45° Sx – Aprire la "battuta di finecorsa" ruotandola verso
l'alto. Allentare la maniglia di arresto verticale e ruotare la
battuta di finecorsa per taglio obliquo in modo che la vite di
posizionamento a 45° Sx si adatti perfettamente alla "battuta
di finecorsa". Chiudere la "battuta di finecorsa" e portare la vite
di posizionamento a 45° Sx sul lato destro della "battuta di
finecorsa" chiusa. Serrare nuovamente a fondo la maniglia.
•
45° Dx – Aprire la "battuta di finecorsa" ruotandola verso
l'alto. Allentare la maniglia di arresto verticale e ruotare la
battuta di finecorsa per taglio obliquo in modo che la vite di
posizionamento a 45° Sx si adatti perfettamente alla "battuta
di finecorsa". Chiudere la "battuta di finecorsa" e portare la vite
di posizionamento a 45° Dx sul lato destro della "battuta di
finecorsa".
AVVERTENZA:
tutte le viti di posizionamento rapido sono
state impostate in fabbrica a un'angolazione precisa. Tutte le viti di
posizionamento possono essere adattate all'occorrenza.
La "battuta di finecorsa" deve ruotare agevolmente. È importante
che la matrice stampata sulla "battuta di finecorsa" (Fig. 21), che
impedisce l'eccessiva rotazione e il possibile bloccaggio dell'intaglio
a T, sia controllata e regolata.
Controllo e regolazione della "battuta di finecorsa":
•
Ruotare la "battuta di finecorsa" in avanti.
•
Eseguire un controllo visivo per verificare che la matrice
stampata si trovi sul puntatore in plastica e impedisca in tal
modo l'avvitamento eccessivo.
•
Se necessario, regolare la vite di fissaggio della "battuta di
finecorsa" affinché la battuta di finecorsa si muova leggermente e
la matrice poggi sempre sul puntatore in plastica senza che possa
scivolare (Fig. 22).

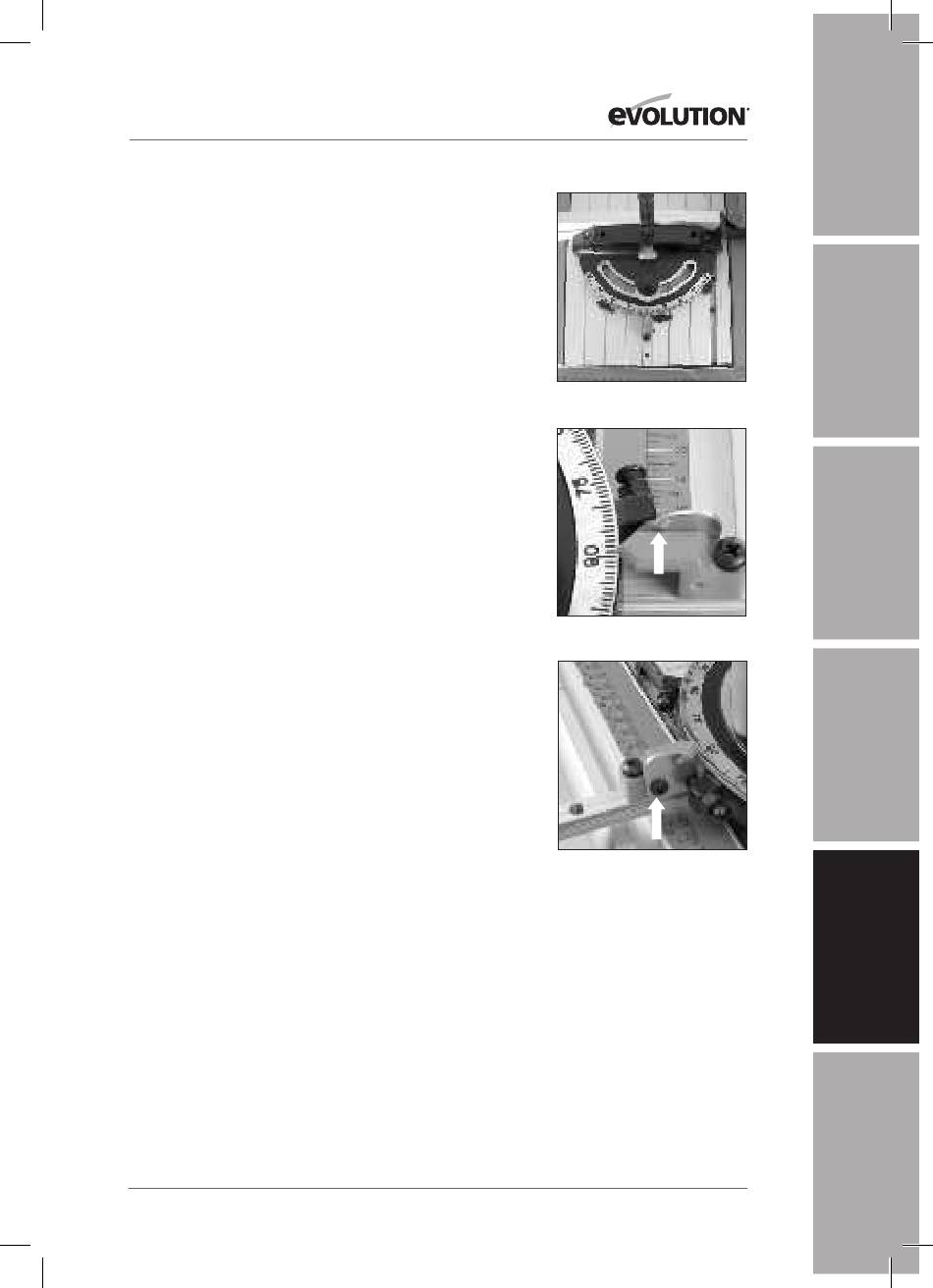

Fig. 20
Fig. 21
Fig. 22
