Chronogramme Pour L'état Prêt Au Fonctionnement Dans Le Module A/R - Siemens SIMODRIVE 611 digital Manuel De Configuration

8 Remarques importantes concernant les raccordements
8.2 Modules d'alimentation
8.2.5 Chronogramme pour l'état Prêt au fonctionnement dans le module A/R
Réseau
de
charge
présent
Borne 48
Borne 64
Borne 63
Prêt au
fonctionn
A
ement
Bornes
72 à 74

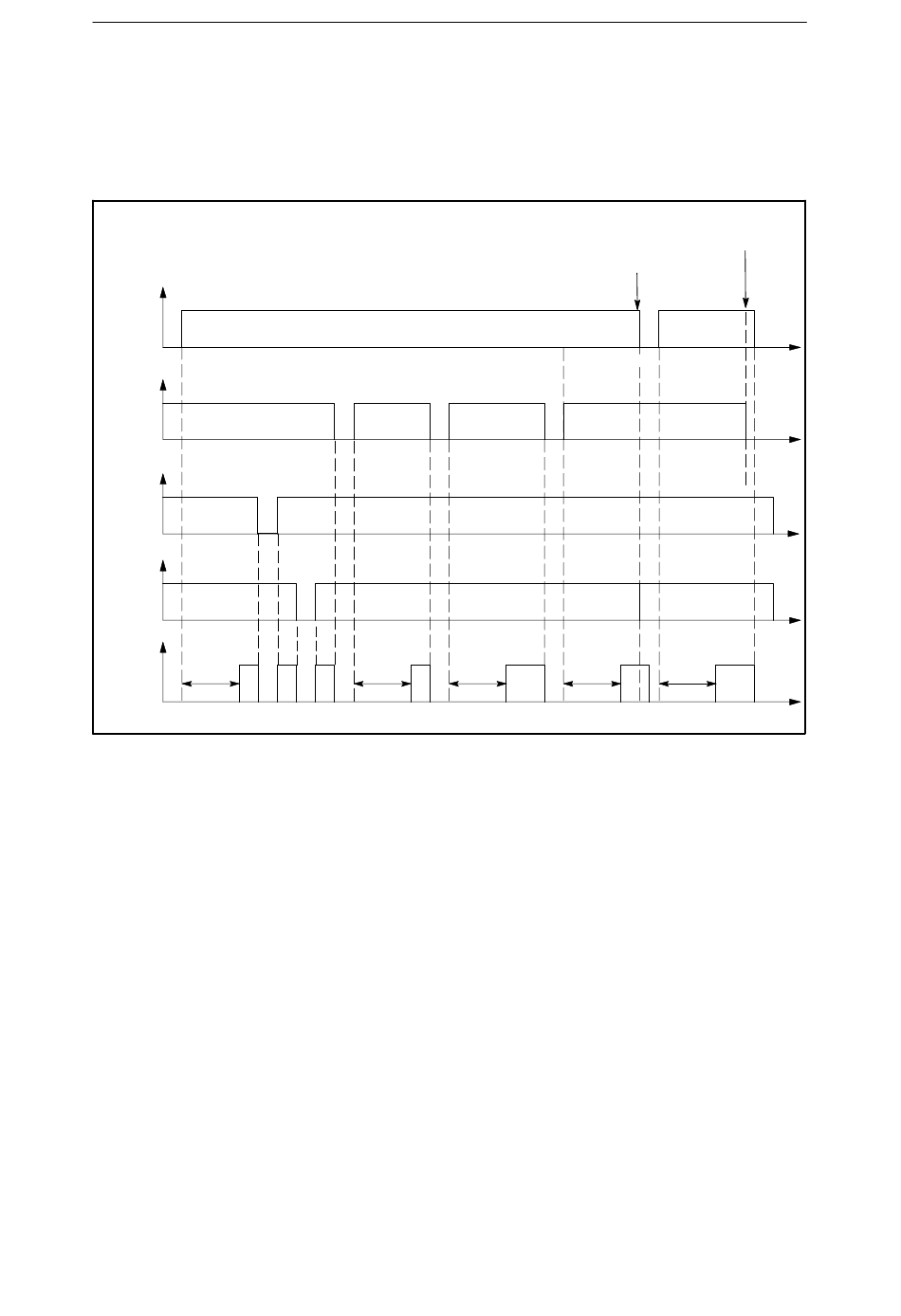

Fig. 8-5 Chronogramme pour l'état Prêt au fonctionnement dans le module A/R
A
B
C
8-242
Dans le diagramme suivant, l'état de sortie des bornes 48, 63 et 64 (pontées) à
la livraison du module A/R est représenté. Description des bornes 72...74 voir
chapitre 8.2.2.
Tension réseau
A
Interrupteur S1.2 = OFF réglage standard sur le module A/R signal "Prêt au
fonctionnement".
Le relais Prêt au fonctionnement ne peut agir que lorsque le processus de pré-
chargement est terminé et que le contacteur réseau interne a agi.
En cas de coupure réseau, le module A/R est bloqué en interne, c.--à--d. le mo-
dule A/R ne peut plus régler la tension du circuit intermédiaire et donc ne peut
plus réinjecter l'énergie dissipée par le freinage dans le réseau. Les entraîne-
ments ne sont pas bloqués, mais le relais Prêt au fonctionnement retombe
après le temps d'identification de la coupure réseau, avec une temporisation en
fonction des impédances réseau.
Lors de la coupure du réseau de charge par l'interrupteur principal ou un
contacteur réseau externe (par ex. pour le raccordement à six conducteurs (voir
chapitre 8.14) ainsi que par d'autres appareillages, s'assurer que la borne 48 du
module A/R a été désélectionnée au moins 10 ms plus tôt. Ceci peut être ré-
alisé, par ex., par un interrupteur principal avec contact à action anticipée ou
des circuits de verrouillage pour le contacteur réseau externe ou les autres ap-
pareillages. Pour certaines configurations d'entraînement, la coupure à action
anticipée peut être ignorée. Voir le chapitre 7.3.6 à ce sujet.
SIMODRIVE 611 Manuel de configuration (PJU) - - Edition 02/2007
Mise hors tension par l'interrupteur principal, le
contacteur réseau externe ou d'autres appareillages.
Coupure du réseau
B
A A
