05.01
5.4.1
Vue d'ensemble du système
Une commande complète 840D avec module HLA se compose de plusieurs
éléments. Ils sont indiqués ci--après.
par ex. SIMATIC S7-300
Clavier complet pour CN
Alimentation réseau
NC-CPU
Répartiteur de câbles
PCMCIA
Bus de variateur
Boîtier NCU
Alimentation
Carte Pile de sauvegarde
et ventilateur
E/S numérique
(E/S CN rapide)
Mesure (2x)
Manivelle (2x)
(1x de M)
SITOP power
(SV externe)
Alimentation
26,5 V externe

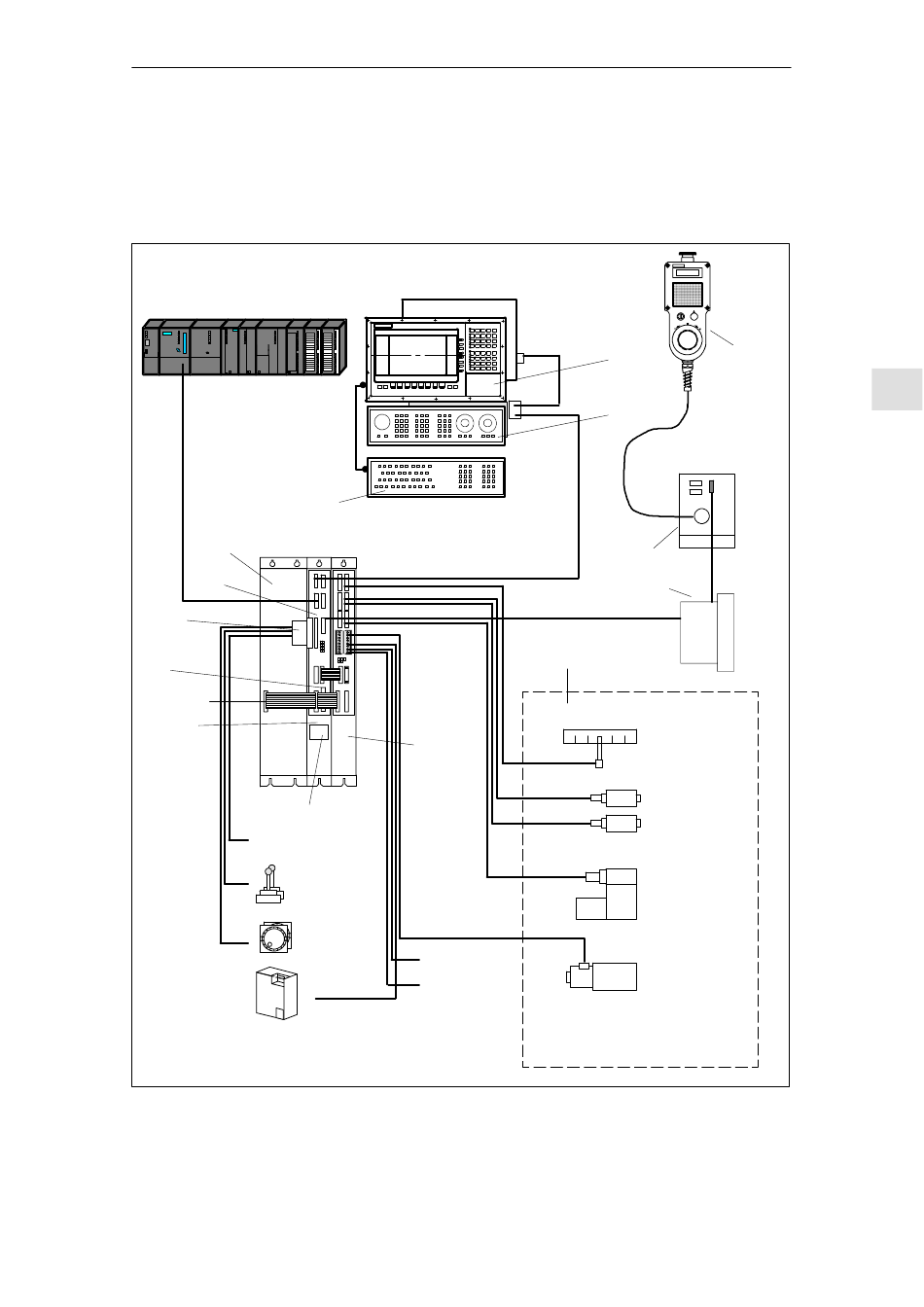

Fig. 5-9
Constituants du système
© Siemens AG 2007 All Rights Reserved
SIMODRIVE 611 Manuel de configuration (PJU) - - Edition 02/2007
TCM
Module HLA
NCU
Module
HLA
Entrées
BERO
Déblocage
5 Cartes de régulation
5.4 Carte de régulation "Module HLA"
MMC-CPU
Tableau de commande
Tableau de commande machine
Boîtier de distribution
Répartiteur de câbles
Entraînement hydraulique
Acquisition de la position
Capteur de pression A
Capteur de pression B
Vanne de réglage
Vanne d'arrêt
Remarque :
Représentation de l'hydraulique
pour un axe
MCC
5
5-133
