Siemens SIMODRIVE 611 digital Manuel De Configuration page 371

02.07 11.05
05.01
pour Nº de référence
module A/R 6SL3000- -
16 kW 0BE21--6DA
36 kW 0BE23--6DA
55 kW 0BE25--5DA

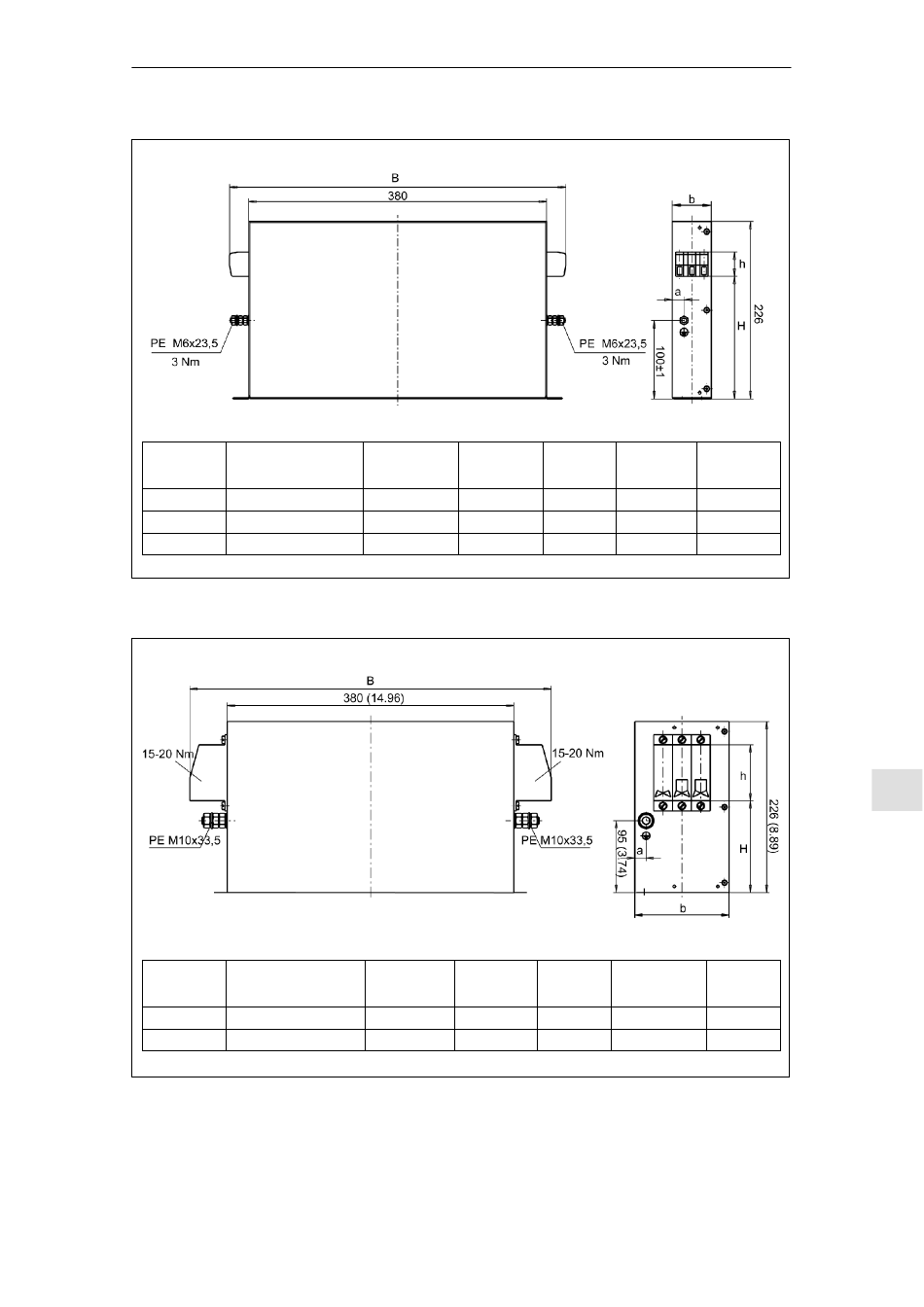

Fig. 12-11 Filtre réseau "Basic Line Filter" pour modules A/R 16 kW à 55 kW
pour Nº de référence
module A/R 6SL3000- -
80 kW 0BE28--0DA
120 kW 0BE31--2DA
Fig. 12-12 Filtre réseau "Basic Line Filter" pour modules A/R 80 kW à 120 kW (en préparation)
© Siemens AG 2007 All Rights Reserved
SIMODRIVE 611 Manuel de configuration (PJU) - - Edition 02/2007
B [mm] b [mm]
(pouces) (pouces)
429 (16.88) 50 (1.96)
V
433 (17.07) 75 (2.95)
V
466 (18.34) 100 (3.93)
V
B [mm] b [mm]
(pouces) (pouces)
479 (18.85) 125 (4.92)
V
479 (18.85) 125 (4.92)
V
12 Plans d'encombrement
a [mm] H [mm] h [mm]
(pouces) (pouces) (pouces)
15 (0.59) 156 (6.14) 31 (1.22)
15 (0.59) 135 (5.31) 68 (2.67)
15 (0.59) 148 (5.82) 54 (2.12)
a [mm] H [mm] h [mm]
(pouces) (pouces) (pouces)
15 (0.59) 121,3 (4.77)
15 (0.59) 121,3 (4.77)
12
74 (2.91)
74 (2.91)
12-371
