11. Kaçak testi ve vakumlu kurutma
Tüm boru bağlantı çalışmaları tamamlandıktan ve dış ünite iç üniteye
bağlandıktan sonra:
■
soğutucu akışkan borularında kaçak olup olmadığının kontrol
edilmesi
■
soğutucu akışkan borularında kalan tüm nemin giderilmesi için
vakumlu kurutma işlemi gerçekleştirin.
Soğutucu akışkan borularında nem kalmış olma ihtimali varsa
(örneğin, borulara yağmur suyu girmiş olabilir), öncelikle nem
tamamen giderilene kadar aşağıda açıklanan vakumlu kurutma
prosedürünü uygulayın.

11.1. Genel talimatlar

■
Ünite içerisindeki tüm boruların kaçak testleri fabrikada
gerçekleştirilmiştir.
■
–100,7 kPa (5 Torr (mutlak), –755 mm Hg) değerindeki bir
gösterge basıncını boşaltabilecek kapasitede ve tek yönlü vana
takılı olan bir 2 kademeli vakum pompası kullanın.
■
Vakum pompasını gaz durdurma vanasının servis portuna
bağlayın.
BİLDİRİM
■
Kaçak testi veya
gerçekleştirmeden önce gaz durdurma vanasının ve
sıvı durdurma
kapatıldığından emin olun.
■
Yalnızca R410A'ya özel bir vakum pompası kullanın.
Aynı vakum pompasının farklı soğutucu akışkanları
için kullanılması vakum pompasına veya üniteye
zarar verebilir.
UYARI
■
Soğutucu akışkan çevrimine belirtilen soğutucu
akışkan (R410A) dışında bir madde karıştırmayın.
■
Soğutucu gazı kaçağı meydana gelirse, odayı
mümkün olduğunca kısa bir sürede yeterli şekilde
havalandırın.
■
R410A ve diğer soğutucu akışkanlar daima geri
kazanılmalı ve
salınmamalıdır.
BİLGİ
Soğutucu akışkanla birlikte havayı boşaltmayın. Kurulumu
boşaltmak için bir vakum pompası kullanın.
■
İlave soğutucu akışkanı kullanılıyorsa, soğutucu akışkan
borularındaki ve iç ünitedeki havayı bir vakum pompasıyla
boşaltın ve ardından ilave soğutucu akışkanı şarj edin.
■
Durdurma vanası milini döndürmek için Alyan anahtarı (4 mm)
kullanın.
RRLQ006~008BBV3
Hava kaynaklı ısı pompası dış ünitesi
4PW68222-1 – 02.2011
vakumlu kurutma işlemi
vanasının sağlam şekilde
kesinlikle doğrudan çevreye
■
Tüm soğutucu akışkan borusu bağlantıları bir tork anahtarı
kullanılarak belirtilen tork değerine kadar sıkılmalıdır. Ayrıntılı
bilgi için, bkz. "10.2. Soğutucu akışkan borusunun dış üniteye
bağlanması", sayfa 10.

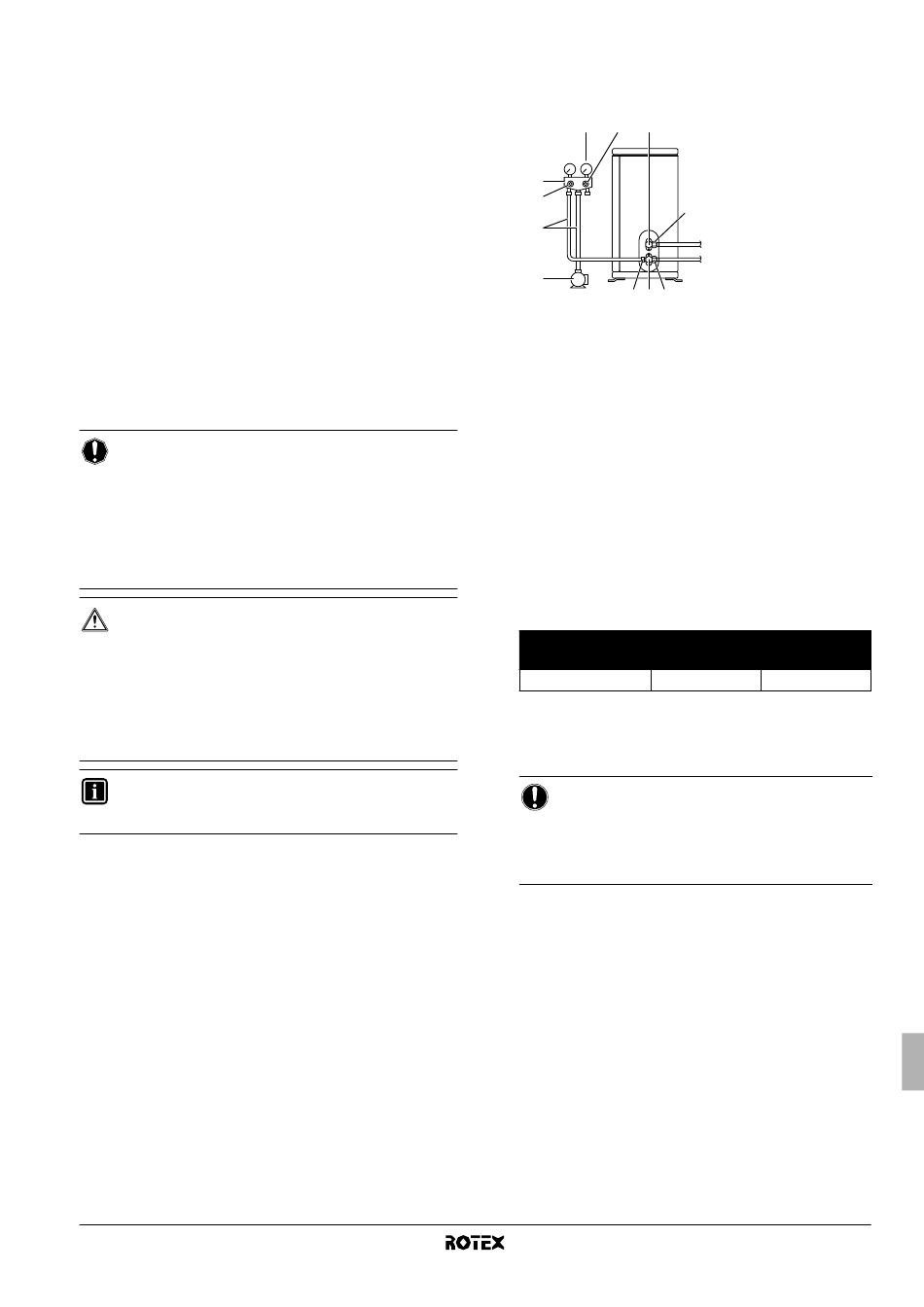

1 4 8
2
3
5
6
7 8 9
1 Basınç ölçer
2 Gösterge manifoldu
3 Alçak basınç vanası (Lo)
4 Yüksek basınç vanası (Hi)
5 Şarj hortumları
6 Vakum pompası
7 Servis portu
8 Vana kapakları
9 Gaz kesme vanası
10 Sıvı durdurma vanası
1 Gösterge manifoldundan gelen şarj hortumunun çıkıntılı tarafını
(pim takılıdır) gaz durdurma vanasının servis portuna bağlayın.
2 Gösterge manifoldunun alçak basınç vanasını (Lo) sonuna
kadar açın ve yüksek basınç vanasını (Hi) tamamen kapatın.
Yüksek basınç vanasıyla ilgili başka bir işlem yapılmasına gerek
yoktur.
3 Vakum pompasını çalıştırın. Birleşik basınç göstergesinde
–0,1 MPa (–760 mm Hg) okunduğunu kontrol edin.
Çalışma süresi
4 Gösterge manifoldu alçak basınç vanasını (Lo) kapatın ve
vakum pompasını durdurun.
4-5 dakika kadar bekleyin ve ardından kaplin metre iğnesinin
geriye gitmediğinden emin olun.
BİLDİRİM
Ölçer iğnesinin geri gitmesi, nem bulunduğu veya
bağlantı parçalarında kaçak olduğu anlamına gelebilir.
Tüm bağlantı parçalarını kontrol ettikten ve somunları
hafifçe gevşetip tekrar sıktıktan sonra 2. ve 4. adımlar
arasındaki işlemleri tekrarlayın.
5 Sıvı durdurma vanası ve gaz durdurma vanasındaki kapakları
çıkartın.
6 Vanayı açmak için, bir Alyan anahtarı kullanarak sıvı durdurma
vanası milini saat yönünün tersine 90 derece çevirin.
5 saniye sonra kapatın ve gaz kaçağı olup olmadığını kontrol
edin.
Sabunlu suyla iç ünite ve dış ünite konik bağlantılarında ve vana
millerinde gaz kaçağı olup olmadığını kontrol edin.
Kontrol tamamlandıktan sonra, sabunlu suları silin.
7 Şarj hortumunu gaz durdurma vanasının servis portundan
çıkartın ve ardından sıvı ve gaz durdurma vanalarını sonuna
kadar açın.
Vana milini durma noktasının ilerisine döndürmeye çalışmayın.
8 Sıvı ve gaz durdurma vanalarının vana kapaklarını ve servis
portu kapaklarını bir tork anahtarıyla belirtilen tork değerlerine
kadar sıkın. Ayrıntılı bilgi için, bkz. "10.2. Soğutucu akışkan
borusunun dış üniteye bağlanması", sayfa 10.
10
Boru uzunluğu
≤ >
15 m 15 m
≥
≥
10 dakika 15 dakika
Montaj kılavuzu
11
