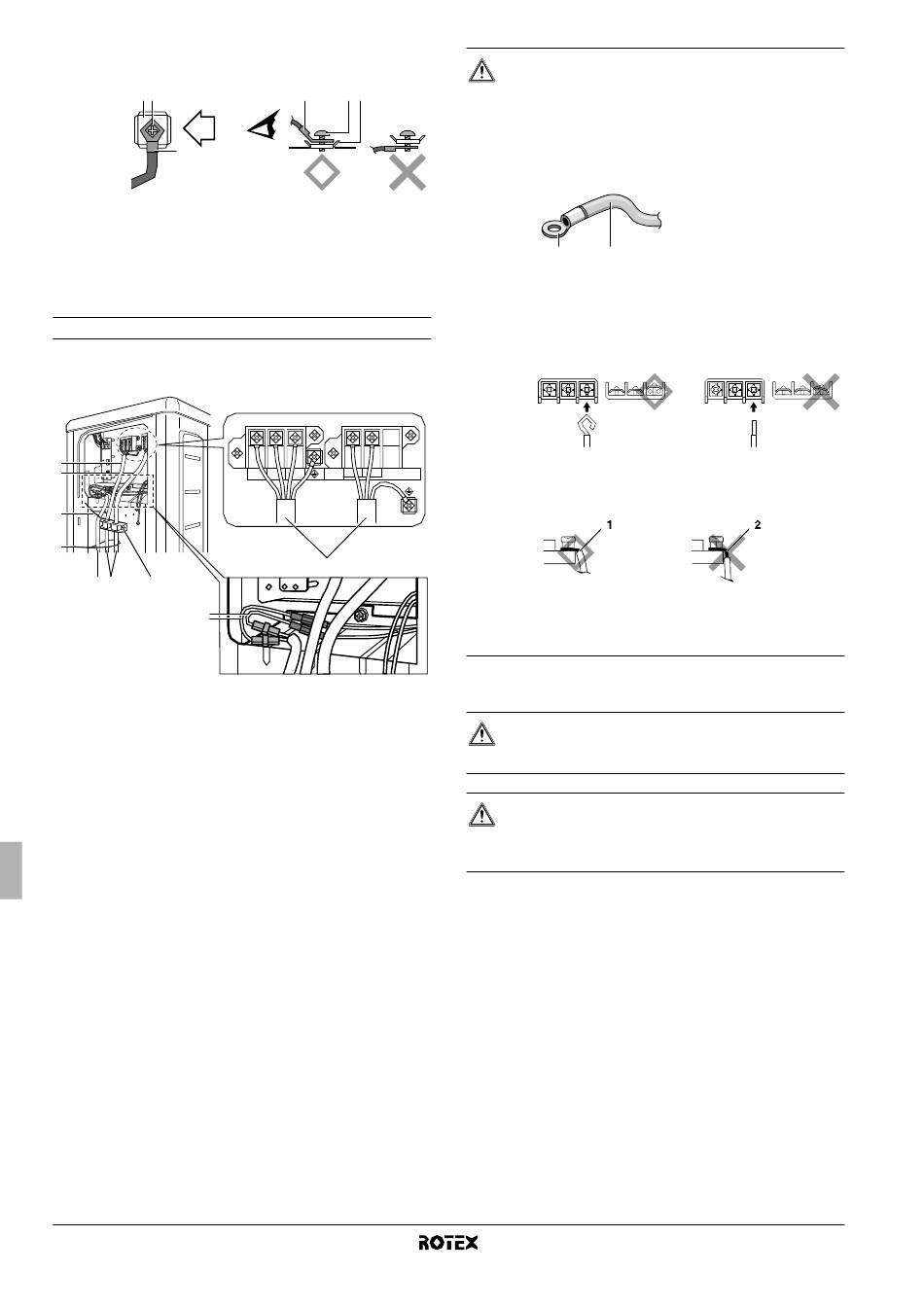

■ Gebruik de volgende methode wanneer ronde spanklemmen
gebruikt worden.
3 2
B
1
1 Ronde spanklem
2 Schroef
3 Platte sluitring
4 Trek aan de aangesloten kabel en zorg ervoor dat hij niet los
komt. Bevestig daarna de kabels vast in de kabelklem. Zie ook
"Na te leven opmerkingen" op pagina 15.

Na te leven opmerkingen

Neem de hierna volgende opmerkingen in acht wanneer op het
klemmenbord van de elektrische voeding bedraad wordt.
1
2
4
4
3 A B
5
1 Onderlinge verbinding
2 Voedingskabel
3 Voedingskabel bodemplaatverwarming
4 Draadbinder
5 Kabel bodemplaatverwarming
■
Gebruik het opgegeven type kabel en verbind deze goed (A).
■
Maak de kabelklem stevig vast en zorg hierbij ervoor de
uiteinden van de kabels niet overdreven belast worden (B).
■
Leg de kabels zo dat het servicedeksel en de afsluiterdop goed
sluiten (C).
Montagehandleiding
15
1 2 3
B
1 2 3 L N
C
VOORZICHTIG
1. Indien het gebruik van gevlochten geleiderkabels om
een of andere reden onvermijdelijk is, moeten er
ronde spanklemmen
geplaatst.
Plaats de ronde spanklem op de draad tot aan het
bedekte gedeelte en maak de klem vast met het
geschikte gereedschap.
2 1
1 Gevlochten geleiderkabel
2 Ronde spanklem
2. Wanneer de verbindingsdraden worden aangesloten
op het klemmenbord met een eenaderige draad, is
het noodzakelijk om de draad te krullen.
Als de aansluitingen niet correct gebeuren, kan er
hitte en brand ontstaan.
Ontmantel de draad bij klemmenstrook:
1 Ontmantel de draad tot dit punt
2 Als er te veel draad wordt ontmanteld, kan
dat leiden tot elektrische schokken of
lekkage.

14.4. Elektrische kenmerken

VOORZICHTIG
Selecteer alle kabels en draadmaten volgens de
toepasselijke wetgeving.
VOORZICHTIG
Controleer na het leggen van de elektriciteit of alle
elektrisch onderdelen
elektriciteitskast goed zijn vastgemaakt.
Het bedradingschema is te vinden op de binnenkant van de
frontplaat van de unit.
op het uiteinde worden
en aansluitklemmen in de
RRLQ006~008BBV3
Buitenunit voor lucht-water-warmtepomp
4PW68222-1 – 02.2011
