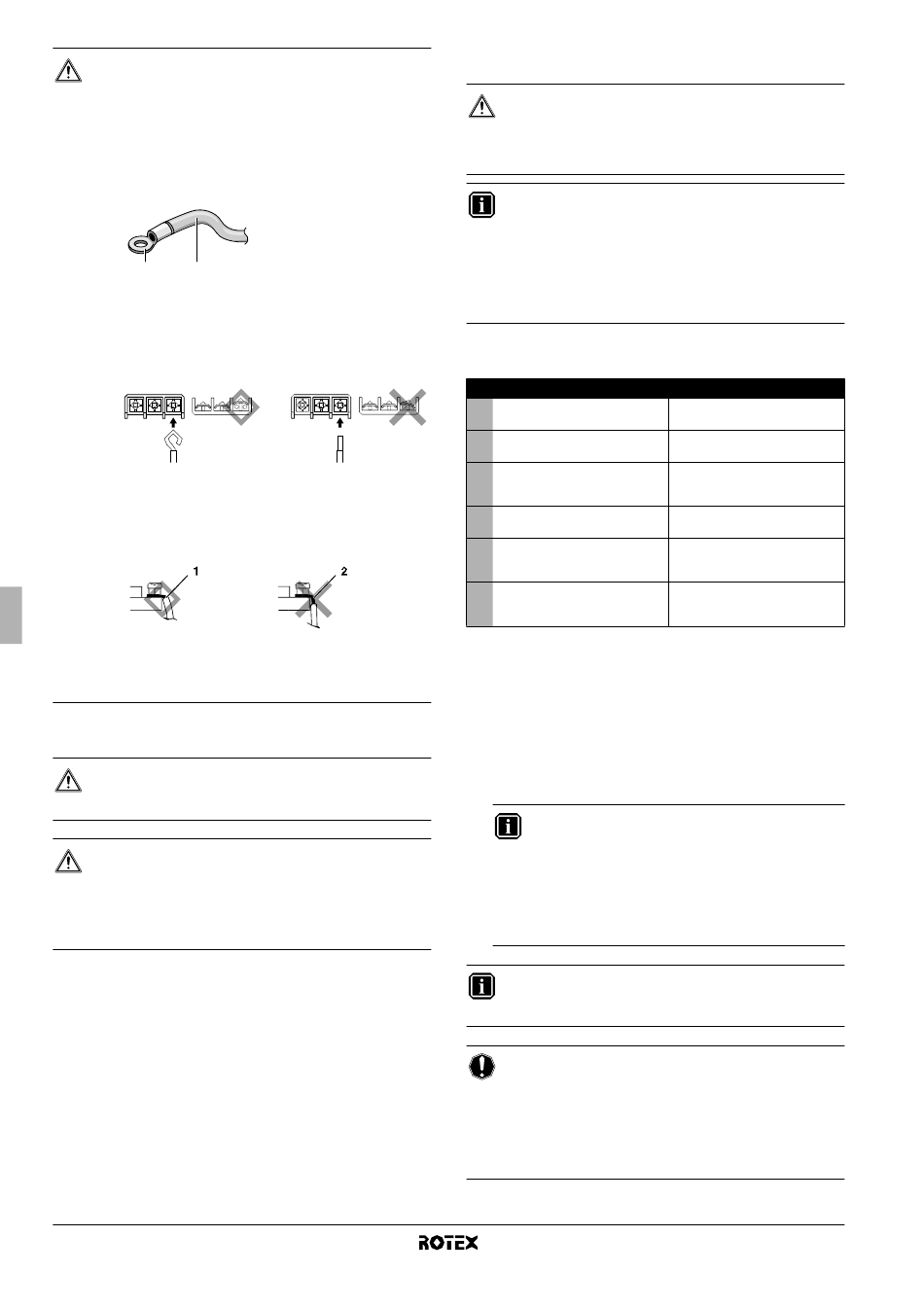

VORSICHT
1. Wenn sich aus einem bestimmten Grund der Einsatz
eines Leitungsseils nicht vermeiden lässt, müssen auf
der Spitze auf jeden Fall runde, gecrimpte Klemmen
installiert werden.
Platzieren Sie die runden, gecrimpten Klemmen für
den Anschluss auf dem Kabel bis zu dem bedeckten
Teil und befestigen Sie den Anschluss mit einem
geeigneten Werkzeug.
2 1
1 Leitungsseil
2 Runde, gecrimpte Klemme für den
Anschluss
2. Wenn Sie die Verkabelung an der Klemmleiste mit
einem einadrigem Kabel anschließen, müssen Sie
das Kabel ringeln.
Wenn die Verbindungen
angeschlossen sind, besteht Wärmeentwicklung und
Brandgefahr.
Entfernen Sie die Kabelisolierung für den Anschluss
an der Klemmleiste:
1 Entfernen Sie die Kabelisolierung bis zu
diesem Punkt
2 Wenn Sie zu viel von der Kabelisolierung
entfernen, kann dies zu einem

14.4. Elektrische Eigenschaften

VORSICHT
Die verwendeten Kabel und Kabelquerschnitte müssen der
gültigen Gesetzgebung entsprechen.
VORSICHT
Nach Durchführung
überzeugen Sie sich davon, dass die Anschlüsse aller
elektrischen Komponenten und jeder Anschluss innerhalb
des Elektrokastens ordnungsgemäß und sicher hergestellt
sind.
Der Elektroschaltplan befindet sich auf der Innenseite der
Frontblende der Einheit.
Installationsanleitung
16
nicht ordnungsgemäß
aller Elektroinstallationsarbeiten
15. P
ROBELAUF
GEFAHR
Lassen Sie die Einheit während der Installation oder
Wartung niemals unbeaufsichtigt. Nach dem Entfernen der
Wartungsabdeckung kann es leicht zur Berührung von
Strom führenden Bauteilen kommen.
INFORMATION
Beachten Sie, dass beim ersten Einsatz der Einheit die
aufgenommene Leistung höher als auf dem Typenschild
des Geräts angegeben sein kann. Dies ist darauf
zurückzuführen, dass der Kompressor eine Einlaufzeit von
50 Stunden absolviert haben muss, bevor er einen
gleichmäßigen Betrieb und eine konstante Leistungs-
aufnahme erreicht.
15.1. Prüfungen vor dem Betrieb der Anlage
Prüfen
■
Außeneinheit ist ordnungsgemäß
auf stabiler Unterlage installiert.
■
Es tritt kein Kältemittelgas aus.
■
Kältemittelgas- und
Flüssigkeitsrohre sind thermisch
isoliert.
■
System ist ordnungsgemäß
geerdet.
■
Die angegebenen Kabel werden
für Zwischenverbindungen
verwendet.
■
Die Luft kann an der Außeneinheit
ungehindert ein- und austreten.
Absperrventile sind geöffnet.

15.2. Testbetrieb

1 Messen Sie die Spannung
Unterbrechers. Die Spannung muss 230 V betragen.
2 Führen Sie den Testbetrieb gemäß den Anweisungen in der
Installationsanleitung und in der Bedienungsanleitung der
Inneneinheit durch, um zu gewährleisten, dass alle Funktionen
ordnungsgemäß ausgeführt werden und alle Teile ordnungs-
gemäß funktionieren.
INFORMATION
Wenn der Unterbrecher anspricht und der Strom für
die Außeneinheit ausgeschaltet wird, stellt das
System den ursprünglichen Betriebsmodus wieder
her, wenn der Strom wieder eingeschaltet wird.
Weitere Informationen
Installationsanleitung der Inneneinheit im Kapitel
"Bauseitige Einstellungen".
INFORMATION
Teilen Sie dem Kunden mit, wie die Einheit richtig bedient
wird.
HINWEIS
Bei Anschluss der Einheit an ein Niedertarif-Netz
Die Stromversorgung für die Außeneinheit (L, N) darf nicht
länger als 2 Stunden unterbrochen werden, um optimale
Startbedingungen für den Verdichter zu gewährleisten.
Weitere Informationen finden Sie in der Installations-
anleitung der Inneneinheit.
Außeneinheit für Luft-Wasser-Wärmepumpe
Symptom
Umfallen, Vibration, Geräusch
Kühlung/Heizung funktioniert
nicht einwandfrei
Wasser tritt aus
Elektrische Ableitung
Gerät arbeitet nicht oder
Beschädigung durch Verbrennung
Kühlung/Heizung funktioniert
nicht einwandfrei
an der Primärseite des
finden Sie in der
RRLQ006~008BBV3
4PW68222-1 – 02.2011
