Capacités Complètes De Communications - Omron SYSMAC CPM2C Guide D'installation

Caractéristiques et fonctions du CPM2C

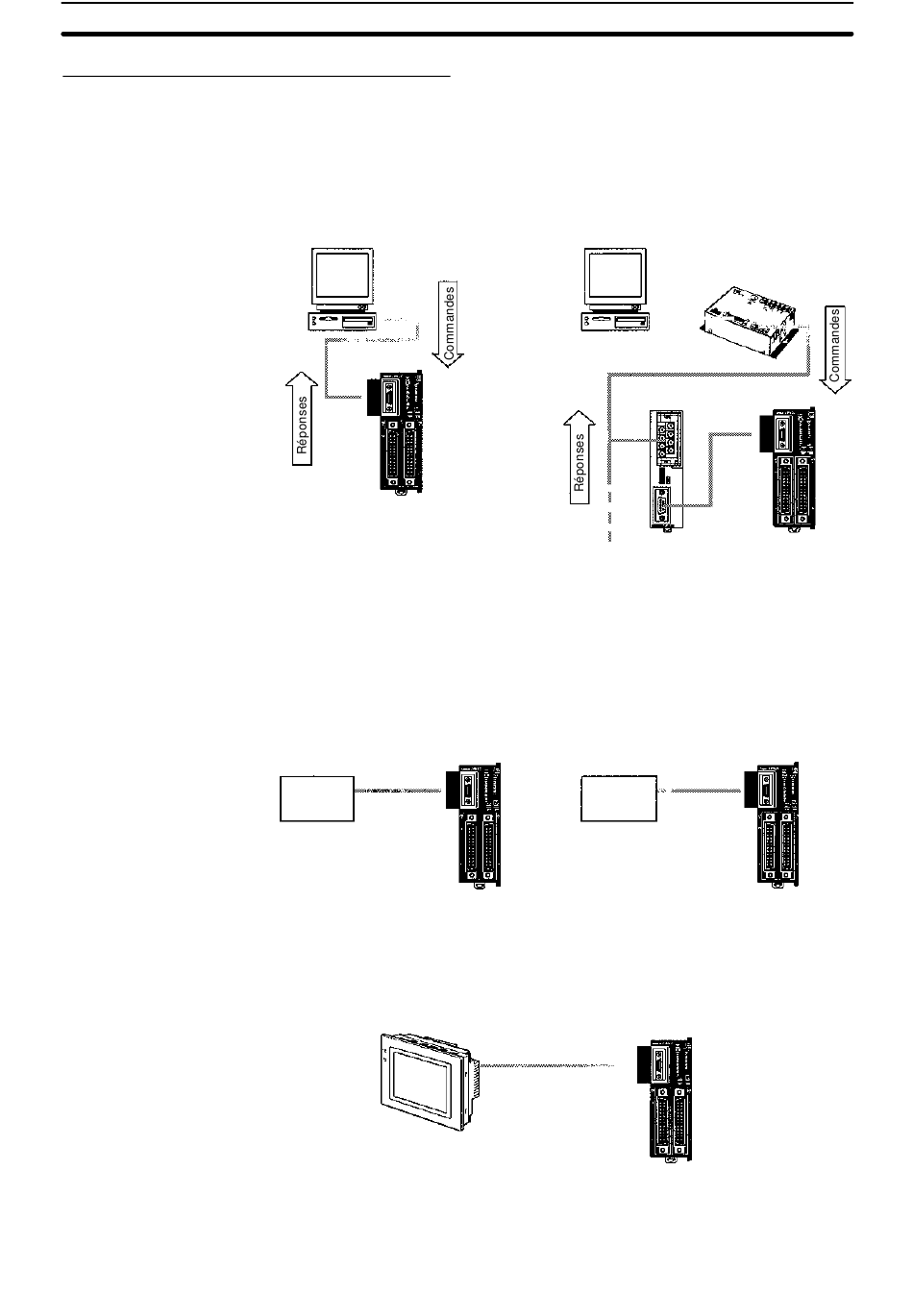

Capacités complètes de communications
Liaison à un
micro–ordinateur
Communications de liaison à un micro--ordinateur 1:1
Communications sans
protocole
Communications à
grande vitesse par
liaison NT 1:1
6
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Une liaison à un micro-ordinateur peut se faire à partir du port RS–232C ou du
port de périphérique de l'API. Un ordinateur personnel ou un terminal program-
mable connecté en mode liaison à un micro–ordinateur peut être utilisé pour des
opérations telles que lire ou écrire des données dans la mémoire d'entrée/sortie
de l'API, ou bien lire ou changer le mode opératoire de l'API.
CPM2C
Les instructions TXD (48) et RXD (47) peuvent être utilisées en mode sans pro-
tocole pour échanger des données avec des appareils série standard. Par
exemple, des données peuvent être reçues d'un lecteur de code barres ou
transmises à une imprimante série. Les appareils série peuvent être connectés
au port RS–232C ou au port de périphérique.
Entrée de données venant
d'un lecteur de code barres
Lecteur de
code barres
Lors d'une liaison NT 1:1, un terminal programmable (TOP) OMRON se
connecte directement au CPM2C. Le TOP doit être connecté au port RS–232C ;
il ne peut pas être connecté au port de périphérique.
TOP OMRON
Communications de liaison à un micro--ordinateur 1:N
B500-AL004
Adaptateur de liaison
NT-AL001
(Jusqu'à 32 API peuvent être connectés)
Sortie de données vers
une imprimante série
CPM2C
Imprimante
série
Chapitre 1-1
CPM2C
CPM2C
CPM2C
