Leica DM R Serie Mode D'emploi page 262

BSA 25
Tube d'observation binoculaire 25, fig. 31.11.
Angle de visée 30°, non destiné aux micro-
scopes pour polarisation.
HC FSA 25 P
Tube binoculaire FSA 25 P pour observations et
photos (31.2).
Angle de visée 30°, également destiné aux
microscopes Pol, avec 3 possibilités de
répartition de la lumière dans le tube (31.3):
Tirant de réglage (31.4)
| ––––
| ––––––
| –––––––
HC FSA 25 V
Tube binoculaire d'observation et phototube,
avec angle variable et redressement d'image,
càd que l'image est conforme à l'objet. 2
réglages différents:

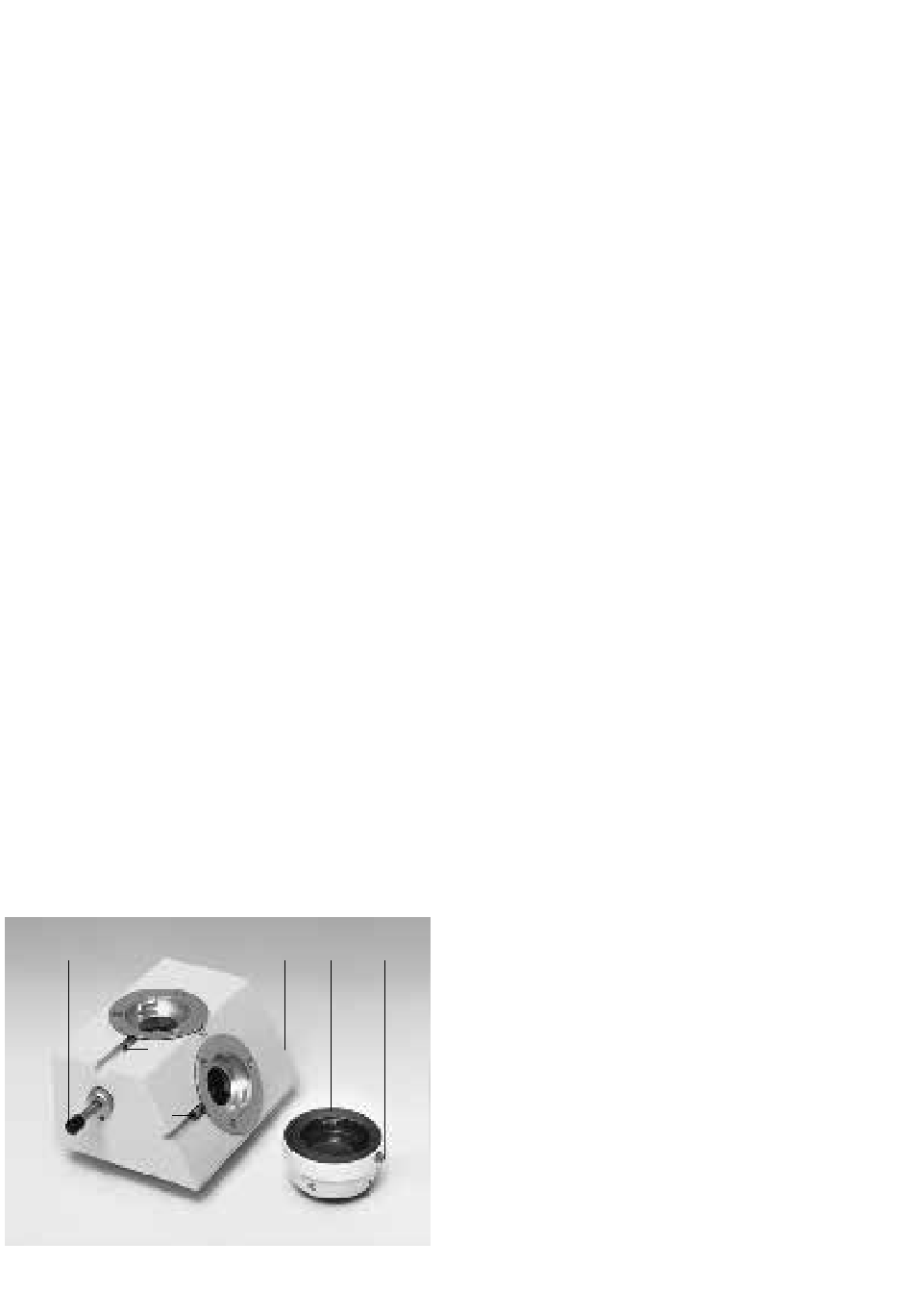

Fig. 32 Manchons photo pour tubes FSA HC
1 Manchon commutable*, 2 Manchon vertical, 3 Tirant de
réglage pour manchon d'oculaire (supprimé pour modèle tube
HC L3T), 4 Vis de blocage
3
4
4
38
Sortie observation
(oculaires) manchon photo
100 %
50 %
0 %
100 % lumière
1 2
observateur, ou 20 % pour le visuel et 80 % de
lumière verticale pour la microscopie en
polarisation.
HC FSA 25 PR
Tubes binoculaires pour observations et photos
(31.2).
Identique au HC FSA 25 P, mais avec en plus une
réflexion pour photomètre microscope MPV.
Réflexion des cadres collimatés uniquement
avec répartiteur de lumière 50 % / 50 %.
HC FSA 25 PE
Sortie
Tube binoculaire pour observations et photos
0 %
(31.3).
50 %
Identique au FSA 25 P, avec toutefois possibilité
100 %
de surimpression de données transparentes ou
non, dans le domaine macro (équipement macro)
cf. p. 40 et 102.
Manchons photo HC FSA et HC L
Manchons photo avec sortie verticale (32.2),
pour
interchangeables, avec manchons photos inter-
changeables à sorties verticales et horizontales*
(32.1); pour tous les tubes HC FSA, avec
2 possibilités de répartition de la lumière dans le
tube (100 % vers le haut ou 100 % vers le bas).
Pour le programme de tubes photo HC L3T
(programme DM L), le manchon photo HC L*
(sans fig.) est livrable en option avec une
répartition de lumière 50 % / 50 %.
4
