Leica DM R Serie Mode D'emploi page 230

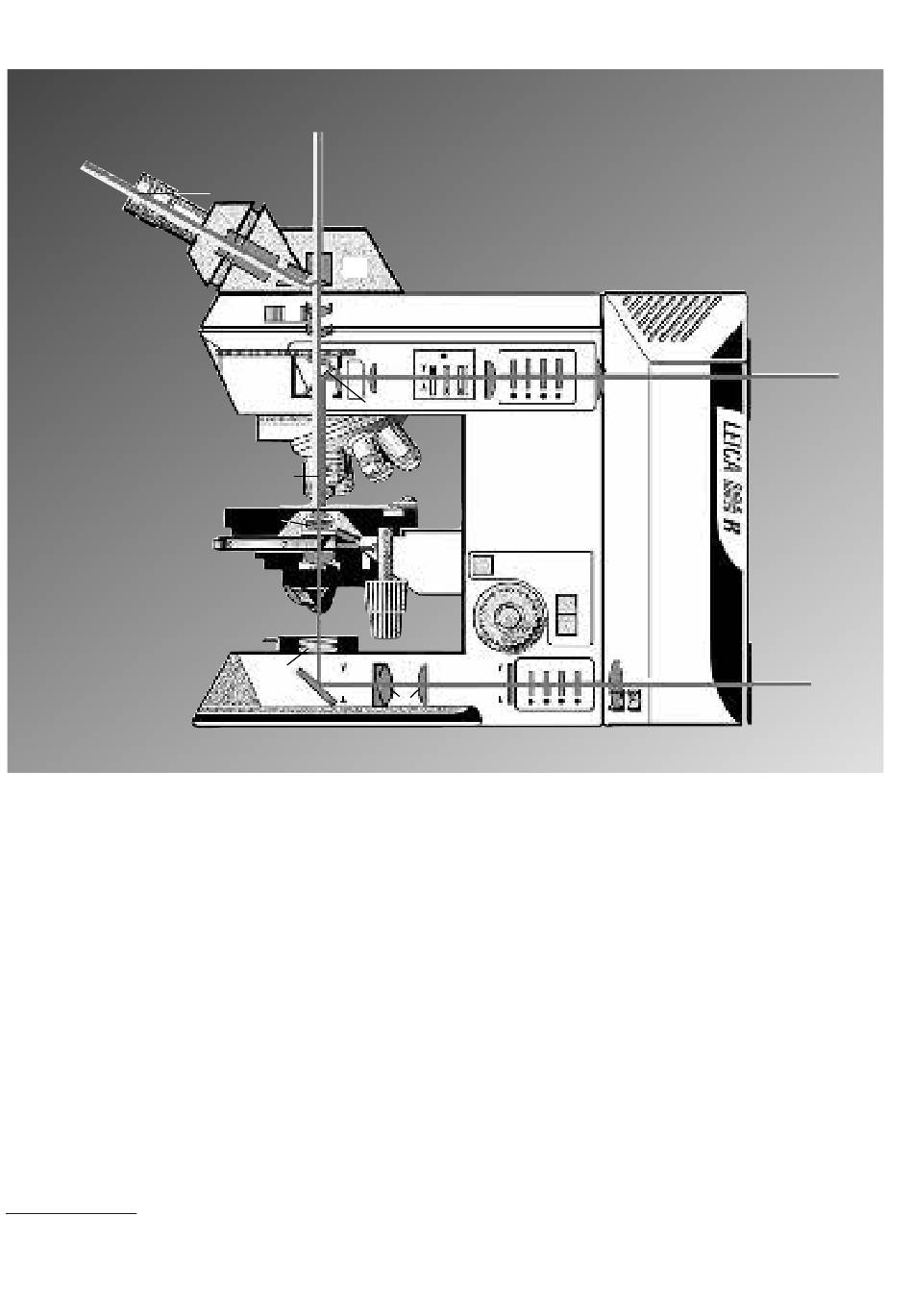

Trajet optique d'éclairage en lumière transmise*
1 Source d'illumination (boîtiers de lampe non représentés), 2 Magasin de filtres* à 4 positions,
3 Disque de diffusion, 4 Diaphragme d'ouverture, 5 Système de reproduction diaphragme de champ,
6 Diaphragme de champ, 7 Polariseur*, 8 Condenseur
Trajet optique d'éclairage en lumière réfléchie*
9 Source d'illumination (boîtiers de lampe non représentés), 10 Magasin de filtres* à 4 positions
Module à diaphragme avec:
11 Diaphragme d'ouverture*, ou filtre et disque de diffusion, 12 Diaphragme de champ, 13 Reflecteur
ou bloc de filtres
Trajet image
14 Objectif, 15 Optique de tube/lentille de Bertrand*, 16 Tube, 17 Oculaire
*
non compris dans tous les équipements
6
17
16
15
13
14
8
7
6
12
11
10
5
4 3
9
2
1
