Sur le revolver de centrage Pol (fig. 26 et 38.2), il
faut enlever, à la place du couvercle, la fente de
tube (intercaler un compensateur, 38.6) après
avoir desserré les 2 vis de fixation du dessus du
revolver (fig. 26).
!
Attention:
Important: ne desserrer en aucun cas les autres
vis de fixation, sinon on risquerait de perdre le
centrage de l'axe du revolver.
Sur le revolver de centrage d'objectif (54.13),
des prismes d'objectif séparés peuvent être
insérés alternativement dans le coulisseau
(sans fig.), cependant seulement pour le
contraste interférentiel lumière réfléchie ICR.

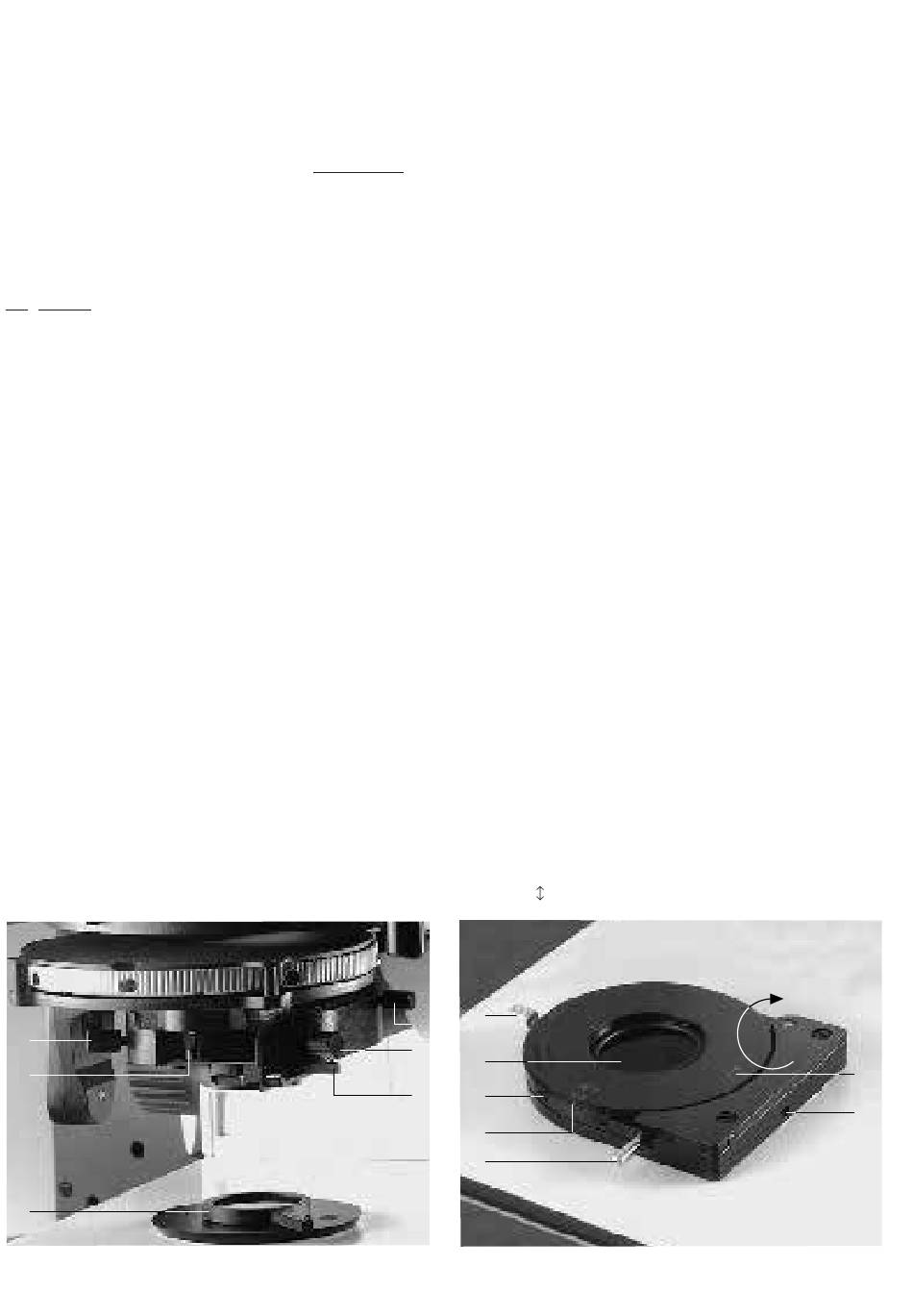

Fig. 27 Condenseur et polarisation orientée en lumière
transmise*
1, 5 Centrage du condenseur, 2 Vis de fixation du barillet
d'anneaux de lumière, 3 Polariseur (Ø 32 mm), 4, 5 Vis de
blocage (condenseur), 6 Monture pour lame Lambda ou quart
de lame Lambda ou polariseur (Ø 32 mm)
1
2
3
32
Polariseurs pour lumière transmise*
Le polariseur pour polarisation orientée (27.3)
peut, au choix, soit être monté directement sur
le fenêtre du pied de microscope, soit être
introduit par la droite, dans la monture, sur la
partie inférieure du porte-condenseur (27.6).
Seulement pour le polariseur ICT/P (fig. 28):
enlever, en exerçant une forte pression,
l'anneau en plastique du verre anti-poussière
(42.7), qui se trouve dans le pied du microscope.
Fig. 28 Polariseur ICT/P*
1 Bouton de blocage de la rotation, 2 Polariseur (en position
oblique), 3 Réglage d'index, 4 Index de lecture, 5 Levier
d'escamotage du polariseur, 6 Direction vibratoire du
polariseur , 7 Vis de fixation
1
4
5
2
6 3
4
5
6
7
