Boîtiers de 106, 106 z
!
Attention:
Attention en lumière transmise: utiliser unique-
ment le boîtier de lampe 106 (48.1)!
Enlever le câche-poussière de la monture de
lampe. Desserrer la vis de blocage à l'aide du
tournevis à 6 pans jusqu'à ce qu'elle ne dépasse
plus de la partie intérieure de la monture de
lampe. Fixer le boîtier de sorte que la vis de la
monture de lampe vienne s'engrener dans
l'échancrure prévue dans le boîtier. Serrer la vis
afin que le boîtier soit solidement fixé au
microscope.

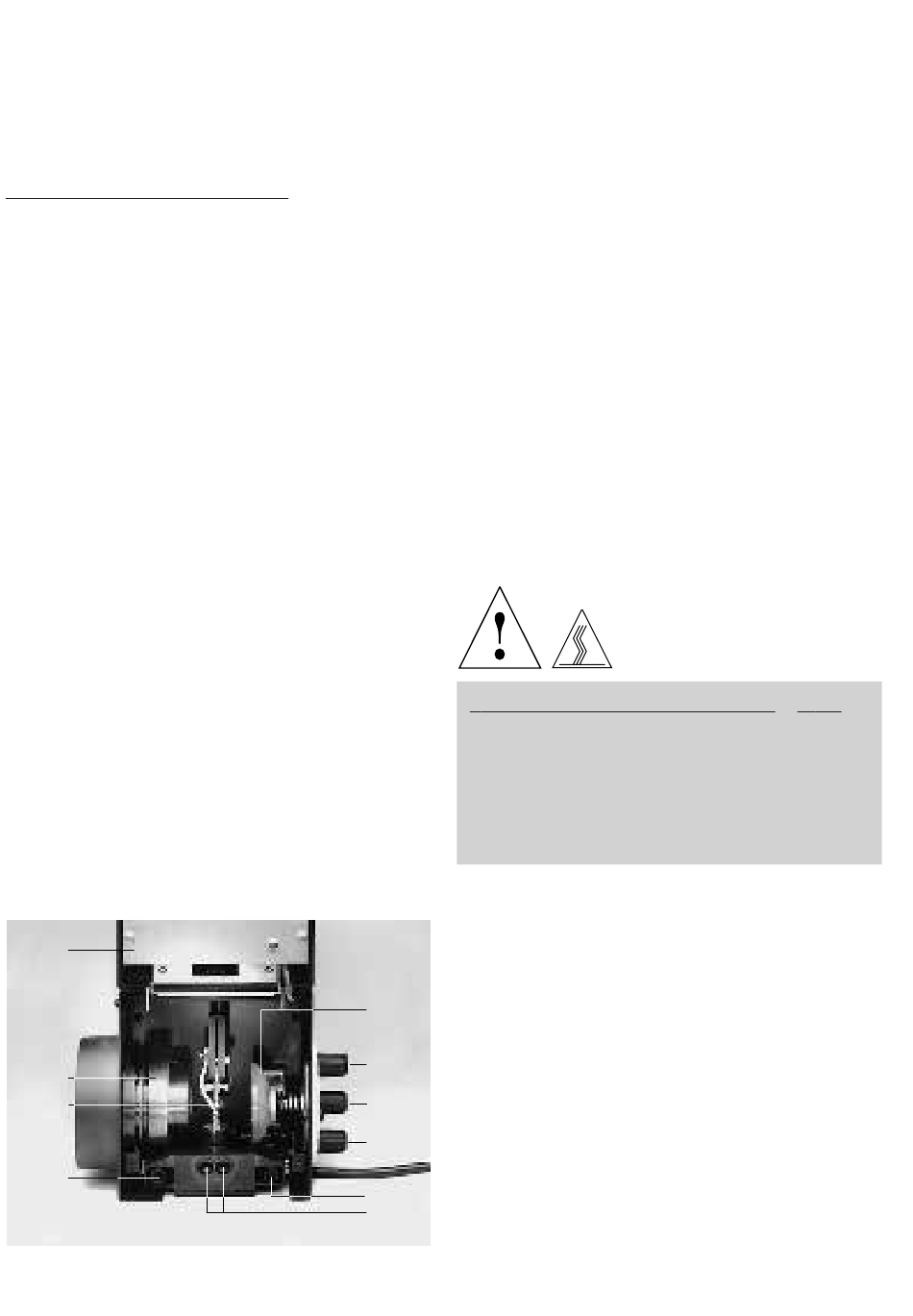

Fig. 8 Boîtier de lampe 106 z avec lampe Hg 50
1 Couvercle, 2 Collecteur, 3 Lampe (Hg 50), 4 Réflecteur,
5 et 7 Centrage en X et Y du réflecteur, 6 Bouton de mise au
point du réflecteur, 8 Prise pour la fiche-interrupteur, 9 Trous
de fixation de la douille au boîtier
1
2
3
9
16
Insertion de filtres
Parallèlement, il est possible de monter jusqu'à
4 filtres diamètre 50 mm) en intercalant, de la
même manière que ci-dessus, une pièce
intermédiaire avec 4 montures de filtres (fig. 9)
entre le microscope et le boîtier de lampe. En
combinaison avec le boîtier de lampe 106, il
n'est possible d'insérer soit qu'un seul filtre
épais, soit que deux filtres plus fins.
Micro-flash
La procédure d'assemblage du micro-flash est
identique à celle décrite ci-dessus (toutefois
uniquement possible qu'en liaison avec le miroir
commutable et un boîtier de lampe).
Ventilation
Veiller à la bonne ventilation de l'appareil: ne
boucher en aucun cas ni l'accès situé sous le
statif du microscope, ni les fentes d'aération
des boîtiers de lampe et du dessus du
microscope. Risques d'incendie! Eloignement
minimum d'objets inflammables 10 cm (4'').
4
5
6
7
9
8
Attention:
