Leica DM R Serie Mode D'emploi page 258

Système de filtres Pol
Réflecteur ICR
Le polariseur et l'analyseur sont montés en
position en croix et sont couplés d'un réflecteur
de 45°. Montage identique à celui des systèmes
de filtres et réflecteurs (cf. p. 26). Le réflecteur
ICR a en supplément une lame MgF
pour une meilleure homogénéité (SFZ 25),
cependant pas nécessaire pour contraste
couleur, polarisateur, et analyseur!
Filtre de protection
!
Attention:
Pour utilisation avec lampes Hg et Xe; le
polarisateurs doivent être protégés avec un
filtre spécial de protection!

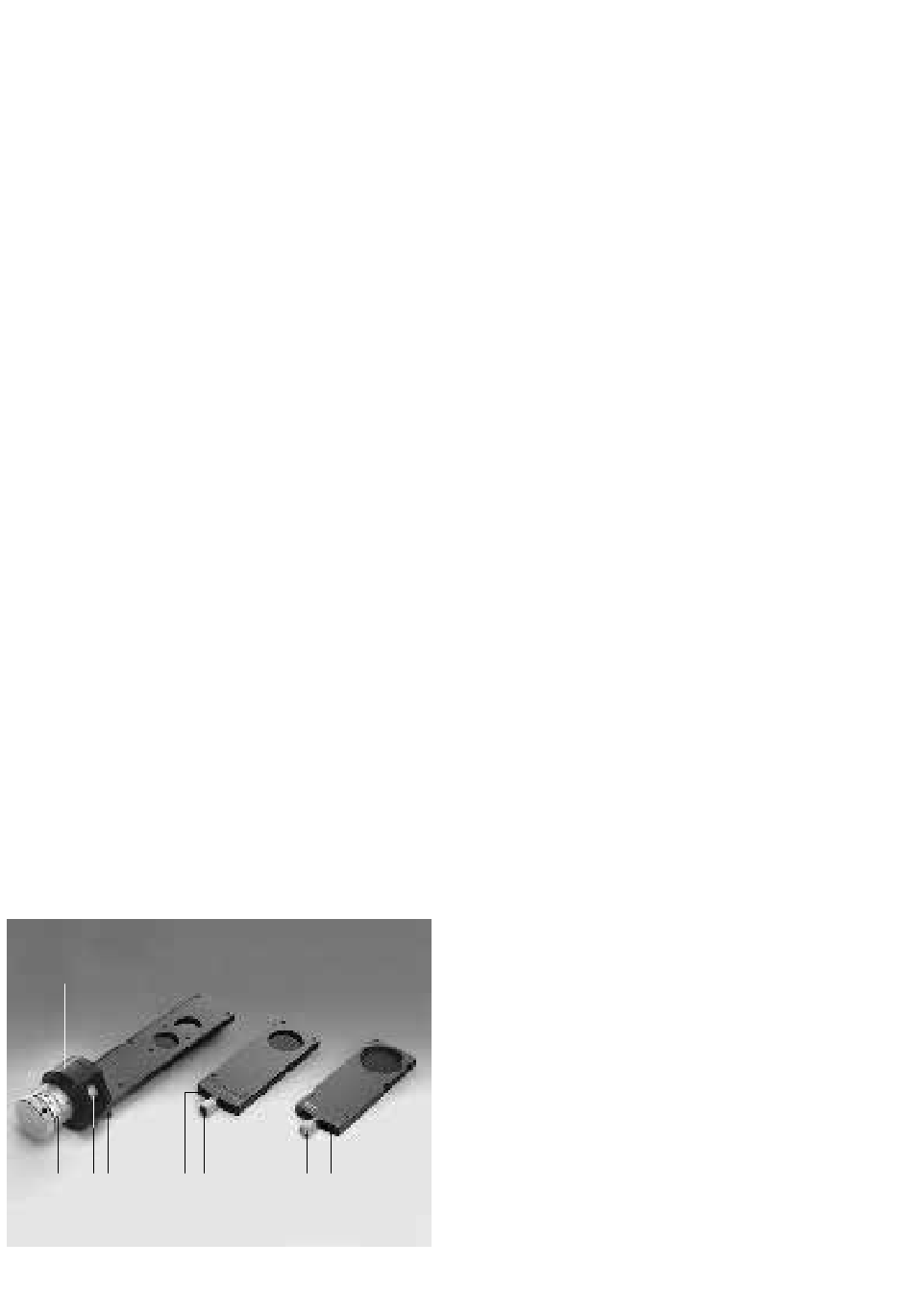

Fig. 30 Analyseurs
1 Analyseur 360, 2 Echelle de mesure avec vernier (0.1°) (vis
de blocage: au dos), 3 Echelle d'orientation (intervalles de
90°), 4 Commutateur du filtre neutre, 5 Analyseur IC/P avec
lame Lambda en position de repos, 6 Vis de blocage et index
de lecture, 7 Analyseur IC/P, avec lame Lambda en faisant
pivoter l'analyseur en position de service
1
3 4
2
34
2
5 6 6 7
Analyseurs*
Deux versions sont disponibles pour les
procédés de polarisation en lumières réfléchie
et lumière transmise et pour les travaux en
contraste interférentiel; Assemblage: enlever le
coulisseau antipoussière et introduire l'analyseur
montée, dans la fente à gauche (48.2 ou 54.3) jusqu'au
crantage.
Analyseur IC/P
Dispositif de polarisation E – W, rotatif d'environ
± 7° (30.5). Sur sa face supérieure se trouve une
lame d'onde Lambda (λ) de sorte que lorsque
l'on introduit l'analyseur à l'envers, la couleur
d'interférence rouge de premier ordre apparaisse
(30.7); cf aussi tableau des couleurs p. 80.
Analyseur 360
Rotatif sur 360°, vernier de lecture (0.1°) (30.2),
direction de vibration lors d'un réglage de 90°
selong normes DIN: N – S. Le filtre neutre
escamotable (30.4), placé dans l'orifice vide, a
pour but d'éviter un éblouissement lors du
retrait de l'analyseur. Une lame Lambda n'étant
pas intégrée, le contraste de couleur en
contraste interférentiel ICR en lumière réfléchie
est possible à réaliser seulement avec le
polarisateur ICR du programme «DM L».
